使用SVG animateTransform在SVG内旋转路径
使用SVG animateTransform在SVG内旋转路径
提问于 2020-12-29 00:20:09

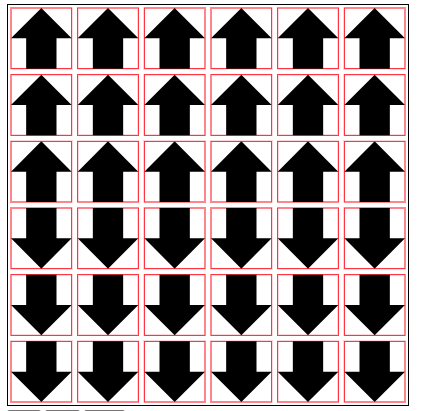

这是我之前问过的一个问题的后续，使HTML画布生成PDF就绪的线条艺术？。在@Peter o.的建议下，我重新设计了我的软件以使用SVG而不是HTML画布。我现在更愿意创建一个高质量的图像：
整个对象有一个外部<svg>。每个视图都有一个翻译好的<svg>。相反，箭头是作为路径绘制的。
下面是生成箭头的相关代码：
transformForPiece(p) {
return 'translate(' + this.radius + ',' + this.radius + ') rotate('+p.angle+')'
}
idForPiece(p) {
return "arrow-" + p.col + "," + p.row;
}
addPathForPiece(p) {
let x = this.x(p.col);
let y = this.y(p.row);
let r = this.radius;
var box = document.createElementNS('http://www.w3.org/2000/svg','svg');
box.setAttribute('x', x-r);
box.setAttribute('y', y-r);
box.setAttribute('width', r*2);
box.setAttribute('height', r*2);
this.svg.append(box)
/* linexy - draw a line to the X,Y position */
function lxy(x,y){
return "L " + x + " " + y + " ";
}
let arrow = document.createElementNS('http://www.w3.org/2000/svg','path');
arrow.setAttribute('style', 'stroke:none;fill:black');
arrow.setAttribute('transform', this.transformForPiece(p));
arrow.setAttribute('d',
'M 0 0 '+lxy(0,-r) + lxy(-r, 0) + lxy(-r/2,0)
+ lxy(-r/2, r) + lxy(+r/2,r) + lxy(+r/2,0) + lxy(r,0) + lxy(0,-r) + " Z ");
arrow.setAttribute('id', this.idForPiece(p));
p.path = arrow; // modify the piece with its svg path
box.append(arrow);
}我可以使用JavaScript计时器对这些箭头的旋转进行动画化：
/* Given a board drawer db, a piece p, a start and and end rotation, rotate it */
const INCREMENT_DEGREES = 10;
const INCREMENT_MS = 10;
function rotatePieceTimer( db, p, start, end ) {
if (start > end) {
start = end;
}
p.angle = start; // set the current angle
db.drawPiece(p); // draw the piece at the curren totation
if (p.angle < end) { // if we have more to go
setTimeout( function () { rotatePieceTimer( db, p, start+INCREMENT_DEGREES, end); }, INCREMENT_MS);
}
}这与一项活动有关：
function roll (e) {
/* Pick a random piece */
let i = Math.floor(Math.random() * cells_wide);
let j = Math.floor(Math.random() * cells_high);
let p = board.piece(i,j); // get the piece
console.log("roll p=",p);
rotatePieceTimer(db, p, p.angle, Math.ceil(p.angle/180)*180+180) // rotate with timer
//rotatePieceSVG(db, p, p.angle, Math.ceil(p.angle/180)*180+180) // rotate with timer
//$('#time').text(boardHistory.length);
}
$('#roll').click( roll );从注释掉的代码中可以看出，我想使用SVG animationTransform来制作动画。我所拥有的一切都很好，但是如果知道如何使动画转换工作，那就太好了。
我已经将工作代码抽象到这里：
<!DOCTYPE html>
<html lang="en" class="stylish" type="text/css>"
<body>
<svg width="400" height="400">
<svg x="203" y="203" width="60.66666666666667" height="60.66666666666667">
<path style="stroke:none;fill:black" transform="translate(30.333333333333336,30.333333333333336) rotate(45)"
d="M 0 0 L 0 -30.333333333333336 L -30.333333333333336 0 L -15.166666666666668 0 L -15.166666666666668 30.333333333333336 L 15.166666666666668
30.333333333333336 L 15.166666666666668 0 L 30.333333333333336 0 L 0 -30.333333333333336 Z "
id="arrow-3,3">
<animateTransform attributeName="transform" attributeType="XML" type="rotate" from="180 30.333333333333336 30.333333333333336"
to="360 30.333333333333336 30.333333333333336" dur="1s" repeatCount="100">
</animateTransform>
</path>
</svg>
</svg>
</body>
</html>这种使用animateTransform的问题是箭头不是很好地旋转，就像我在path中简单地更新rotate(45) CSS转换时那样。
我遇到的另一个问题是，当用户单击按钮时，我想要实现这一点，这与下面的代码差不多(这是坏的)：
function rotatePieceSVG( db, p, start, end){
// this just changes the attribute:
var noAnimation = false;
if (noAnimation) {
p.angle = end;
p.path.setAttribute('transform',db.transformForPiece(p));
return;
}
// This is the animation I can't get to work...
var t = document.createElementNS('http://www.w3.org/2000/svg', 'animateTransform');
t.setAttribute('attributeName','transform');
t.setAttribute('attributeType','XML');
t.setAttribute('type','rotate');
t.setAttribute('from',p.angle+' '+db.radius+' '+db.radius);
p.angle = end;
t.setAttribute('to',p.angle+' '+db.radius+' '+db.radius);
t.setAttribute('dur','1s');
p.path.append(t);
console.log("after rotate: p=",p);
}我已经验证了这段代码是否将animateTransform添加到DOM的正确位置。但是，将animateTransform添加到现有的path对象似乎并不会导致路径被动画化。我读过说明书，但它很大，我可能漏掉了什么。我是否需要删除旧的path对象并添加一个新的path对象，而不仅仅是添加动画转换？可能吧。我还没试过呢。
所以我的问题是：
- 如何使
animateTransform正确地旋转箭头？我尝试过摆弄from=和to=中的值，我永远也无法让箭头在中心旋转。 - 是否有将
animateTransform添加到现有路径的方法，还是需要删除当前路径并添加新路径？
回答 1
Stack Overflow用户
回答已采纳
发布于 2020-12-29 01:40:27
代码中最突出的是begin在<animateTransform>中缺少一个值。begin值是非常通用的。
- 您可以将它们设置为
"0s"，这是默认的，并且与文档时间线开始的时间(基本上是load窗口事件)相吻合。现在不是您以后交互添加标记的时候。到那时，0已经过去了。 - 您可以将它们设置为
"indefinite"，这样动画就不会启动。这通常与基于脚本的触发器一起使用，例如SVGAnimationElement.beginElement()。 - 您可以将它们设置为任意事件。当带有
"myButton.click"的元素收到单击时，id="myButton"将启动动画。
语法还提供了启动时间列表和延迟。研究等级库中的语法是非常值得的，以了解您可以做些什么。(浏览器没有实现时间值规范的唯一部分是wallclock()函数。)
对于旋转中心，你需要仔细观察你转换什么，旋转什么。正如您的代码所显示的那样，<animateTransform> 替换了元素上的transform属性的整个。您可能需要的是添加到现有转换列表末尾的补充转换。这是由属性additive="sum" (默认为"replace")控制的。
<path style="stroke:none;fill:black" transform="translate(30.333,30.333) rotate(45)"
d="M 0 0 L 0 -30.333 L -30.333 0 L -15.166 0 L -15.166 30.333 L 15.166
30.333 L 15.166 0 L 30.333 0 L 0 -30.333 Z "
id="arrow-3,3">
<animateTransform attributeName="transform" type="rotate"
from="0"
to="180"
begin="myButton.click" dur="1s" repeatCount="100"
additive="sum">
</animateTransform>
</path>这将使元素在本地用户空间坐标中围绕(0, 0)点旋转100次，从0到180度。有三件事需要仔细研究：
- 旋转中心必须在应用所有以前的转换后，在本地用户空间坐标中设置，因为它被添加到转换列表的末尾。(坐标系统的转换，而不是对象的转换。)这相当于:它与路径数据所使用的坐标系相同。该路径的中心位于坐标系原点。
- 转换添加到基础元素转换中。这意味着，它没有取代最初的45度旋转，而是增加了它。因此，从恒等变换开始加性变换通常是个好主意。
- 正如您所定义的，旋转从0到180度，然后立即重新启动。这意味着它将毫不拖延地跳回到最初的位置。如果您想要平稳的移动，可以从0度旋转到360度，或者设置属性
accumulate="sum"，这将在上一次迭代结束时开始下一次迭代。
