如何显示网络图中链接的状态？

Question

我正在用networkx库创建一个图形，使用邻接列表作为输入文件。这些类型的列表只允许每行、源和目的地两个值(任意多个目的地)。

我正在过滤创建的条目文件，只添加向上的边缘。

- before filtering :
OK node1 node10
OK node10 node99
KO node20 node99

- after filtering :
node1 node10
node10 node99

当我在看我的图表时，我看不出一个节点是否从前一个节点中消失了，因为我有很多。

例如，是否可以解析边缘的状态并以虚线显示红色节点？

是否有可能将我的图表与理论图表进行比较，并以不同的颜色显示缺失的链接？

Answer 1

也许有一个更快的方法，但这是我的逻辑：

G -最终图(干净，边少)

T -理论图(原始的，更多的边)

首先计算理论图和最终图的边差：

diff = T.edges() - G.edges()

然后，像您假装的那样，绘制在此差异内的节点和边缘：

if e in diff:
    for n in e:
        if n not in G:
            res.add_node(n, color="red")
        else:
            res.add_node(n, color='#1f78b4') # default networkx color
    res.add_edge(*e, style='--')

在此差异范围内的节点和边缘通常会绘制：

else:
    res.add_node(e[0], color = '#1f78b4') # default networkx color
    res.add_node(e[1], color = '#1f78b4')
    res.add_edge(*e, style='-')

最后，查找节点的颜色和边缘的样式并绘制：

colors = [u[1] for u in res.nodes(data="color")]
styles = [res[u][v]['style'] for u,v in res.edges()]
nx.draw(res, with_labels =True, node_color = colors, style = styles)

全码

def draw_theorethical(G,T):
    diff = T.edges() - G.edges()
    # print("Extra Edges in T", diff, "\nExtra Nodes in T", T.nodes() - G.nodes())
    res = nx.Graph()
    for e in T.edges():
        if e in diff:
            for n in e:
                if n not in G:
                    res.add_node(n, color="red")
                else:
                    res.add_node(n, color='#1f78b4') # Node invisible... default networkx color
            res.add_edge(*e, style='--')
        else:
            res.add_node(e[0], color = '#1f78b4')
            res.add_node(e[1], color = '#1f78b4')
            res.add_edge(*e, style='-')

    colors = [u[1] for u in res.nodes(data="color")]
    styles = [res[u][v]['style'] for u,v in res.edges()]

    nx.draw(res, with_labels =True, node_color = colors, style = styles)

示例：

对于两个图，G和T：

T = nx.Graph()
T.add_edge("A","B")
T.add_edge("A","C")
T.add_edge("B","D")
T.add_edge("B","F")
T.add_edge("C","E")


G = nx.Graph(T)
G.remove_edge("C","E")
G.remove_node("E")

draw_theorethical(G,T)

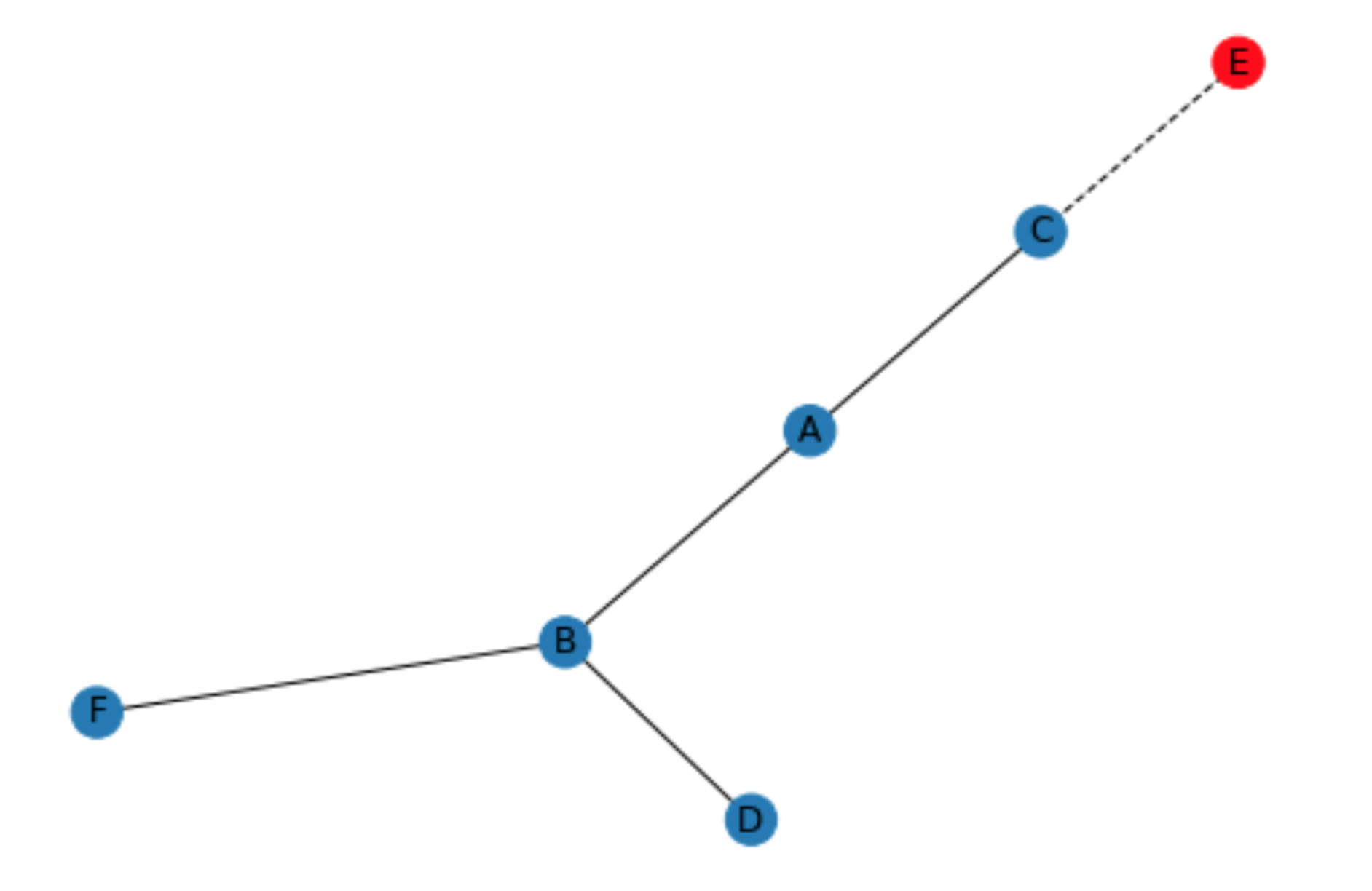

绘制：

​
