STM8S103F3P6单片机与电子墨水显示器接口中的问题

Question

我使用的是Waveshare 1.54“ePaper模块。使用SPI外围设备：

• CPU freq是由8
• MSB FIRST
• CPOL=0，CPHA=1

设计的16 MSB

• SPI预分频器DIV

显示没有响应，但它使用TI CC1310正确地响应。SPI的问题是在传输字节后，它没有进入理想的高状态。

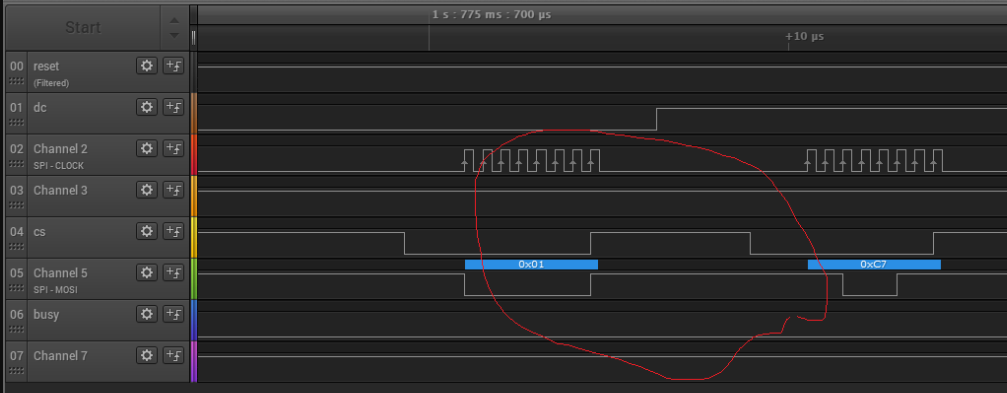

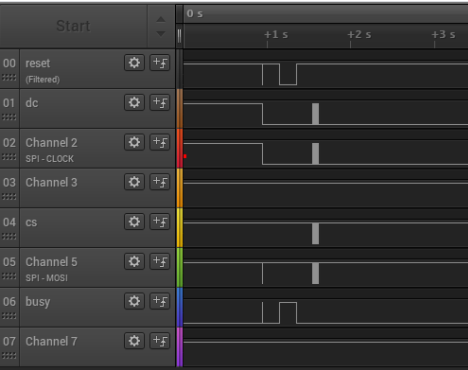

我已经用逻辑分析仪查过了。

​

因此，SPI被初始化：

/****************** Initializing The SPI Peripheral ******************/

void SPI_setup(void)
{
    CLK_PeripheralClockConfig(CLK_PERIPHERAL_SPI, ENABLE);  //Enable SPI Peripheral Clock
    //Set the MOSI, MISO and SCk at high Level.
    //GPIO_ExternalPullUpConfig(GPIOC, (GPIO_Pin_TypeDef)(GPIO_PIN_6),ENABLE);
    SPI_DeInit();
    SPI_Init(SPI_FIRSTBIT_MSB,                    //Send MSB First
             SPI_BAUDRATEPRESCALER_8,             //Fosc/16 = 1MHz
             SPI_MODE_MASTER,
             SPI_CLOCKPOLARITY_LOW,               //IDEAL Clock Polarity is LOW
             SPI_CLOCKPHASE_2EDGE,                //The first clock transition is the first data capture edge
             SPI_DATADIRECTION_2LINES_FULLDUPLEX, //Only TX is Enable
             SPI_NSS_SOFT,
             0x00);
    SPI_Cmd(ENABLE);
}

Answer 1

这与您在Issue in interfacing SPI e-ink display with PIC 18F46K22中只在不同处理器上遇到的问题几乎完全相同。值得注意的是，STM8上的CPHA与PIC18上的CPE具有相反的含义，这可能是导致您的错误的原因。也就是说，CPHA=1在STM8上的作用与CKE=0在PIC18上的作用相同。你真的必须仔细地看每一部分的时间图。

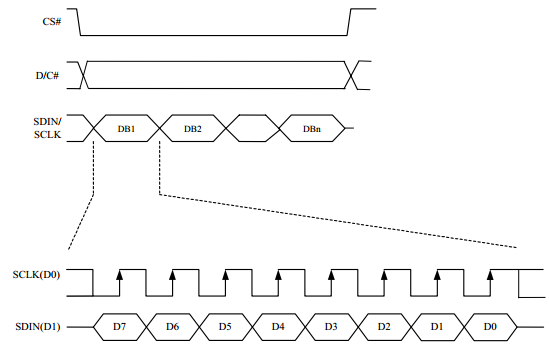

来自https://www.waveshare.com/wiki/1.54inch_e-Paper_Module：

​

与STM8参考手册相比：

​

显然，你需要以下其中之一：

• CPHA=1 / CPOL=1 (SPI_CLOCKPOLARITY_HIGH / SPI_CLOCKPHASE_2EDGE) or
• CPHA=0 / CPOL=0 (SPI_CLOCKPOLARITY_LOW / SPI_CLOCKPHASE_1EDGE)

)

如果SCLK是你想要的-高，那么你需要第一个选项-虽然我不明白为什么这是“理想”，波形图清楚地表明，两者都是可以接受的。
