opencv不能打开yuv422图像，而rawpixels.net可以显示图像

Question

我正在尝试打开一个yuv格式的图像。我可以用rawpixels.net打开它，并在设置以下内容后显示它

width:1920
height:1080
predefined format: yuv420 (nv12)
pixel format yuv

但是，如果我用opencv打开下面的代码，我就无法打开。

#include <iostream>
#include <opencv2/core.hpp>
#include <opencv2/opencv.hpp>

int main() {
    std::cout << "OpenCV version: " << CV_VERSION << std::endl;


    cv::Mat image = cv::imread("camera_capture_256_2020_10_07_11_11_02.yuv");
    if (image.empty() == true) {

        std::cout << "image empty"<< std::endl;

        return 0;
    }

    cv::imshow("opencv_logo", image);
    cv::waitKey(0);

    return 0;
}

程序打印为“图像为空”。

我很困惑为什么不能用opencv打开这个文件。

样本图像被发现这里。

用rawpixels.net打开的yuv图像应该是这样的。

​

​

谢谢,

Answer 1

在处理raw图像(RGB、BGR、YUV、NV12和其他图像)时，首先要做的就是知道图像像素的尺寸--没有这些图像，你真的很迷茫--尽管你可以做一些技巧来寻找相关性，以找到行宽，因为每行基本上都与上面的行类似。

下一步是检查文件大小是否正确。因此，如果是RGB和8位1920x1080，那么您的文件必须大小为1920x1080x3像素，如果没有问题的话。您的图像是1920x1080，NV12是12位或每像素1.5字节，所以我希望您的文件是1920x1080*1.5字节。不是这样的，所以马上就有问题了。有一个标题，或多个帧，或尾随数据或其他一些问题。

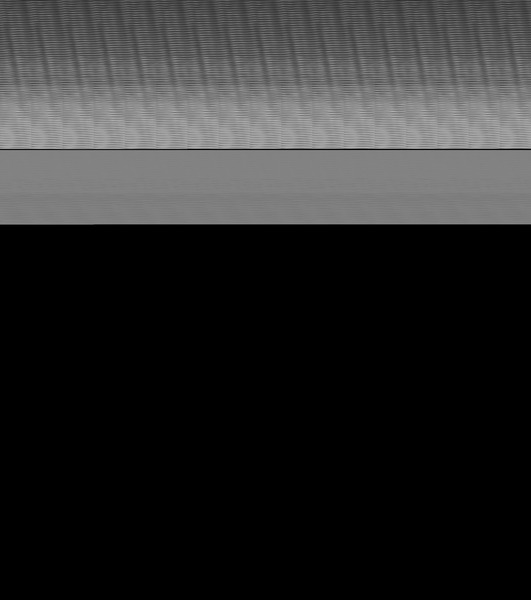

那么，文件中的图像数据在哪里呢？刚开始的时候？在最后？解决这一问题的一种方法是将文件视为纯粹的灰度图像，并查看是否有大的黑色块，即零字节或填充。由于没有已知的图像大小，我通常以字节为单位获取文件大小，然后转到沃尔夫拉姆阿尔法网站并键入“XXX的因素”，其中XXX是文件大小，然后在文件大小的平方根附近选择2个数字，这样我就可以得到一个方形的图像。因此，对于您的文件，我选择了2720x3072，并将您的文件作为该大小的单一灰度图像处理。在终端中使用ImageMagick：

magick -depth 8 -size 2720x3072 gray:camera_preview_250_2020_10_07_11_11_02.yuv image.jpg

​

​

我一眼就可以看到，数据在文件的开头，文件的末尾是零填充，即黑色。如果黑色是在图像的开头，我将获得最后的H x W x 1.5字节。

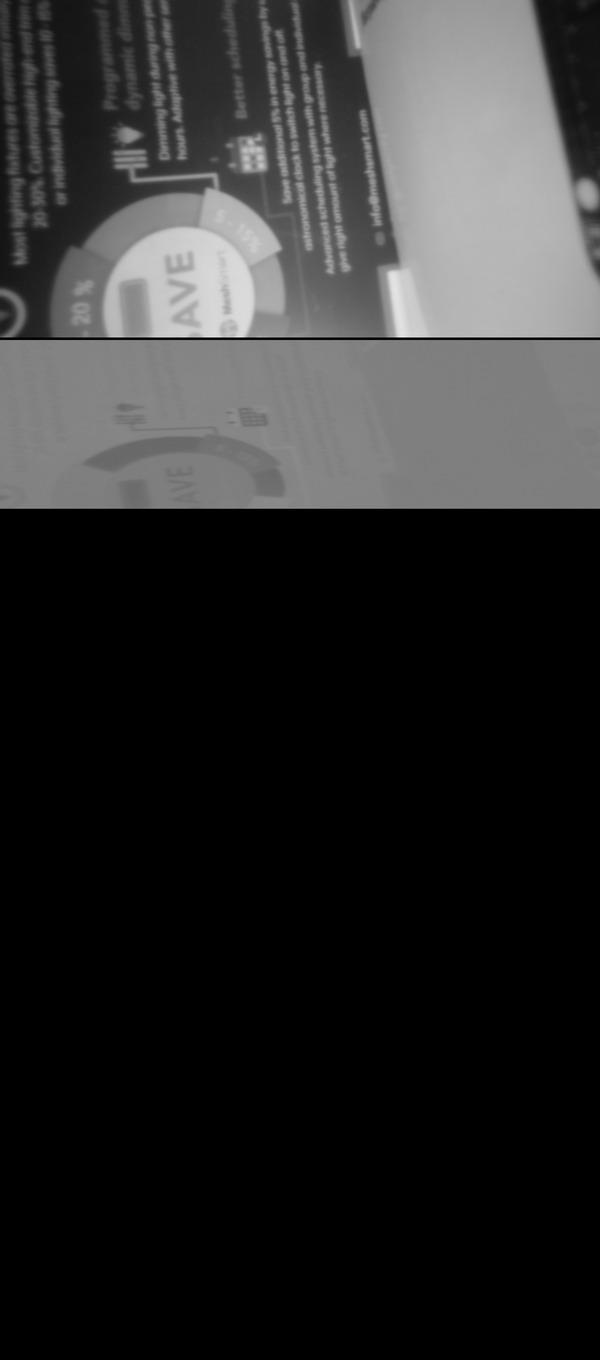

这一步的另一种选择是取文件大小(以字节为单位)，并将其除以图像宽度，以获得许多行，并查看它的外观。所以您的文件是8355840字节，即8355840/1920或4325行。让我们试试看：

magick -depth 8 -size 1920x4352 gray:camera_preview_250_2020_10_07_11_11_02.yuv image.jpg

​

​

这是非常令人鼓舞的，因为我们可以看到Y (灰度)图像在文件的开头和一些低分辨率的UV通道后面，并且事实上没有两个单独的通道跟随可能意味着它们是交错的，交替的U和V样本，而不是平面的U样本，然后是V样本。

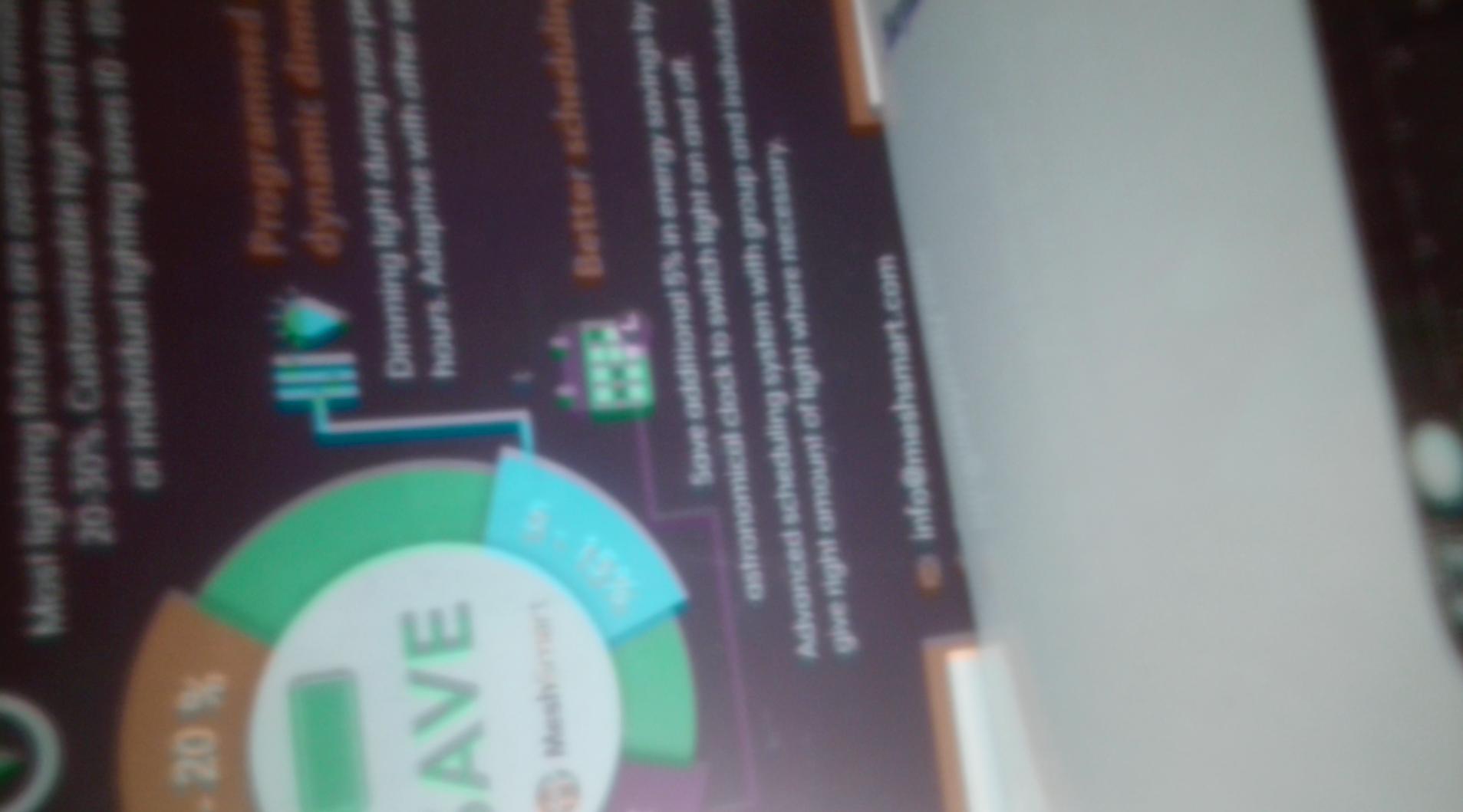

好的，如果您的数据是YUV或NV12，最好的工具是ffmpeg。我们已经知道数据在文件的开头，我们知道大小和格式。我们也知道在图像之后有填充，所以我们只需要像下面这样的第一帧：

ffmpeg -s 1920x1080 -pix_fmt nv12 -i cam*yuv -frames:v 1 image.png

​

​

现在我们对维度和格式有了信心，我们需要OpenCV来阅读。普通的cv2.imread()无法读取，因为它只是原始数据，而且与JPEG、PNG或TIFF不同，头中没有图像的高度和宽度--它只是纯粹的传感器数据。

因此，您需要使用常规的C/C++ read()系统调用来获得第一个1920x1080x1.5字节。然后，您需要在接收到的缓冲区上调用cv2.cvtColor()，以将其转换为常规的BGR格式Mat。
