图形倾斜数据

Question

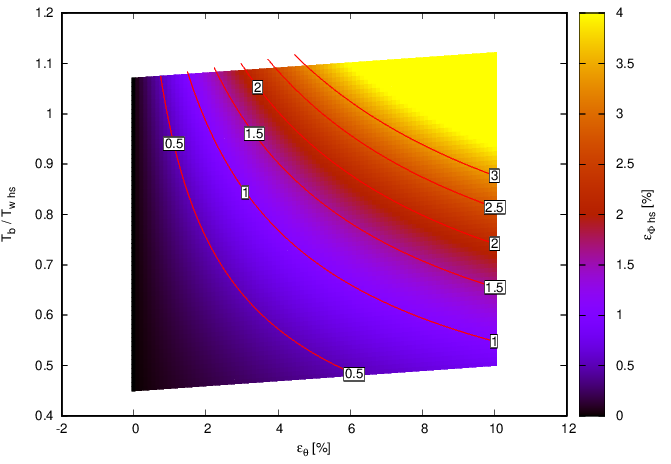

我有扭曲的数据，我试图绘制我的数据的轮廓和颜色地图。下面的图片显示没有范围限制的数据。

​

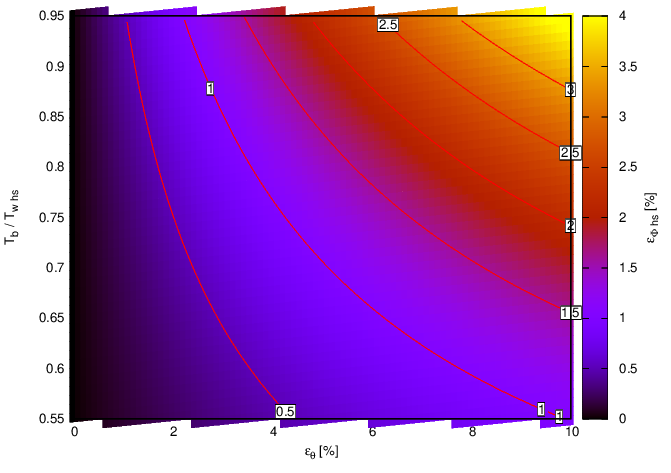

我只想在xrange 0.55:0.95和yrange 0:10中绘制数据。我的问题是，我在绘图范围之外有三角形的彩色地图。见下图。

​

​

我的代码如下：

#reset session

FILE = "data_sensibilite_correlation_Tpfr_CH"

set contour
set cntrparam level discrete 0.5, 1, 1.5, 2, 2.5, 3

set xrange [0:10]
set yrange [0.55:0.95]
set cbrange [0:4]
set table $Contour
    splot FILE u 1:2:3
unset table

set style textbox opaque
unset key
set view
#set xrange [0:10]
#set yrange [0.55:0.95]
set cbrange [0:4]
set xlabel "{/Symbol e}_{/Symbol q} [%]"
set ylabel "T_b / T_{w hs}"
set cblabel "{/Symbol e}_{{/Symbol F} hs} [%]"
plot FILE u 1:2:3 w image, \
     $Contour u 1:2 index 1::1 w l lc "red", \
     '' u 1:2:3 index 1::1 every ::0::0 w labels boxed
### end of code

我的数据可以在这里获得：https://filesender.renater.fr/?s=download&token=6eadae73-9f7c-4983-90ca-5406ac8796bb。

我试图修改我的数据，以便只将点保持在所需的范围内，但是数据不再是网格数据，在这种情况下，我无法成功地绘制等高线。

有人能解释一下，如何在指定的范围内绘制数据，而不需要超出范围的三角形？

非常感谢你，马丁

Answer 1

--这个答案需要最新的gnuplot版本5.4.1

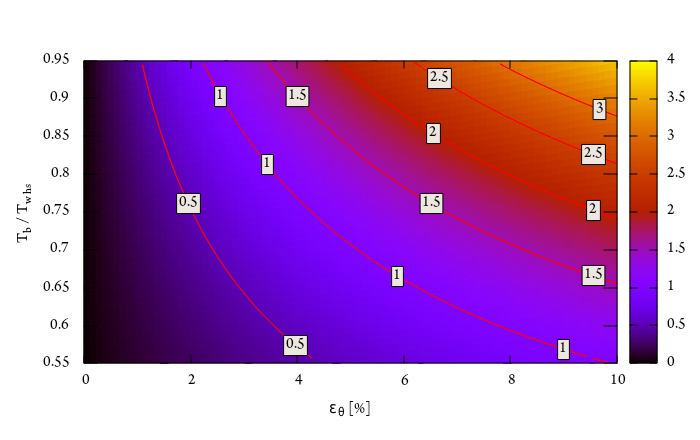

不要使用plot ... with image，而是使用splot ... with pm3d。下面是一个修改后的脚本和相应的输出。

set contour base
set cntrparam level discrete 0.5, 1, 1.5, 2, 2.5, 3
set cntrlabel onecolor interval 40

set xrange [0:10]
set yrange [0.55:0.95]
set cbrange [0:4]

set style textbox opaque
unset key
set view map
set xlabel "{/Symbol e}_{/Symbol q} [%]"
set ylabel "T_b / T_{w hs}"
set cblabel "{/Symbol e}_{{/Symbol F} hs} [%]"

set pm3d noborder

splot FILE u 1:2:3 w pm3d, \
      FILE u 1:2:3 w l lc "red" nosurface, \
      FILE with labels boxed

​

​
