SIMSCAPE中的Li-on单元模型参数化误差

Question

我在simscape上有一个李氏细胞模型。我带着

outputs

• Cout：

113H 113 SOC :剩余SOC% H 214H 115“+”和"-“-”Simscape终端电气<代码>H 216F 217

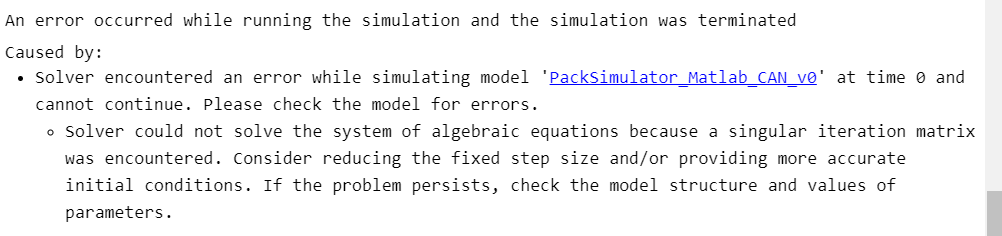

当我将它们串联起来时，它可以工作，但是当我并行地连接它们时，它会给出下面描述的错误。原因可能是什么？我该怎么解决呢？

谢谢。

​

​

component v_ysk

inputs
    v_ins = {0,'1'};
    c_full = {0, 'A*s'};
    c_initial = {0,'A*s'};
end
outputs
    c_out ={0,'A*s'};
    soc = {0,'1'};
end

nodes
    p=foundation.electrical.electrical % +:right
    n=foundation.electrical.electrical % -:right


end



parameters (Size =variable)


end

variables(Access=private)
    i = { 0, 'A' };
    v = { 0 ,'V'};



end
branches
    i : p.i -> n.i;
end

equations






  c_out == c_initial + integ(i);
  v == p.v - n.v;
  soc == (c_out/c_full)*100;

  if (c_out>0 && c_out<= c_full)
     v == {v_ins,'V'};
  else
     v == {v_ins , 'V'};
  end

end

结束

Answer 1

在这里，integ是问题的根源。我没有使用integ，而是使用了实际上相同的.der。
