某些常量可以存储在.isr_table部分吗？STM32F1微控制器

Question

背景

我有一些微控制器的经验(Atmel AVR，PIC18，PIC32)，但我在STM32方面还是很新的。

我需要维护/刷新一些由另一个开发人员编写的旧项目，因为某些原因无法解释这段代码。基本上，整个项目需要从CooCox迁移到STM32Cube IDE，并且需要进行严肃的重构。

除了一件事外，我几乎了解那个项目中的一切。

问题

我发现，在.isr_vector 节中有一些常量。

version

• probably
• 软件构建/发布日期(2020-05-26)
• serial编号(稍后在设备programming)

之前在.hex文件中覆盖)

代码及详细信息

#define VECTORS __attribute__ ((section (".isr_vector")))

#define VERSION 0x0348

// (...)

#define VERSION_L(VERSION&0xFF)
#define VERSION_H(VERSION>>8)

// (...)

const unsigned char VECTORS FREE3[]         = "-------";
const unsigned char VECTORS SERIAL_NUMBER[] = {0xcf,0x93};
const unsigned char VECTORS FREE2[]         = "-----";
const unsigned char VECTORS VERSION[]       = {VERSION_L, VERSION_H, 0, 0, 20, 0, 5, 0, 26, 0 };
const unsigned char VECTORS NAME[]          = " --------------------";
const unsigned char VECTORS FREE1[]         = "---";

我没有这个项目的原始链接文件，但我相信它是默认的，由CooCox生成。

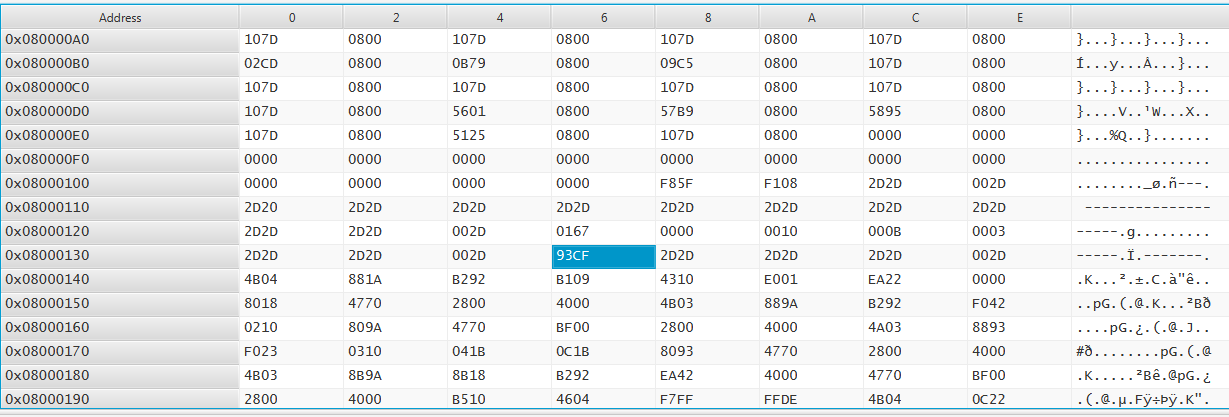

我有一些用于生产的十六进制文件，我发现0xCF93 (初始序列号)在这里：

​

​

我不明白为什么这些数据存储在中断向量表部分。它看起来非常聪明的方式存储这样的东西在某个“已知的地方”，没有自定义链接脚本等。

1.这是STM32编程中的正常/常见实践吗？

2.如何确保正确分配实际向量表(在这些常量之前)？

“实向量表”在startup_stm32f10x_md.c -自动生成的CMSIS文件中。

Answer 1

这一点也不正常，也不是一个好主意。

不过，正如你所看到的，它是有效的。它不是一个好主意的主要原因是因为它很难维护，正如你正在发现的。

正确的方法是将标题放在自定义的命名部分，并编辑链接器脚本，将其放在.isr_vector之后、.text或.init等之后。

我怀疑设置这个程序的人要么不想做工作，要么不知道怎么做，或者他们使用的IDE过于简单，不允许定制链接器脚本。

如果您想继续对图像标题的.isr_vector部分进行高举，有三种方法可以使真正的向量保持在需要的位置：

1. 编辑链接器脚本，以指定名为.isr_vector *的文件中的.isr_vector位于其他文件的同一节之前(但如果您正在编辑链接器脚本，则最好选择您自己的节名)。

1. 编辑项目设置，以便启动汇编程序单元在链接器命令行中出现得比头文件更早(GNU保留输出中输入节的顺序，我不知道其他)

1. 只需将您的手指交叉起来，然后检查构建输出以确定它是否有效。有50/50的可能性，各部分的顺序是正确的，没有任何变化。
