正确建模企业架构师中的网络交互

Question

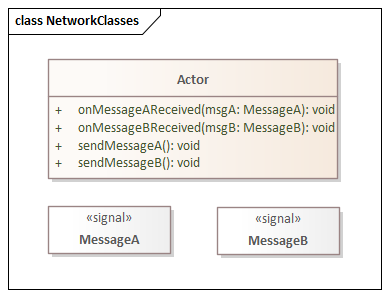

我有一个类Actor，其实例发送/接收网络消息。(例如，该类的每个实例都是在不同物理机器上运行的不同进程的一部分。)网络消息是通过连线发送属性的类MessageA和MessageB的序列化实例。传入消息由我的Actor类的回调方法处理。输出消息是通过调用我的Actor类的方法来触发的。因此，我开始在这样的类图中建模这种情况：

​

​

• 网络消息是EA术语中的“信号”，即具有特定原型的类(为了简洁起见，不包括属性)
• My Actor-class是EA中常见的类，有四种相应的方法：

。

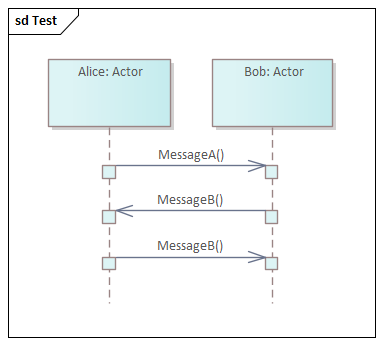

现在，我想建立一个典型的交互模型，并开始绘制以下序列图：

​

​

这些消息不是方法调用，而是异步的，并且具有类型的“信号”，允许我为它们分配正确的消息类型。

然而，我想知道我是如何建模的

onMessageAReceived处理带有有效负载MessageA的消息的事实

方法

1. sendMessageA发出一条带有有效载荷MessageA的消息

(注意:就我的实现而言，sendMessageA是正确的，这是正确的，因为发送网络消息是异步的，卸载到底层操作系统，该方法在发送消息后返回到它的被调用方)。

在序列图中。

也许，我的整个方法是完全错误的，我试图建模一些不能像这样的东西。在这种情况下，一些指向正确方法的指针是非常受欢迎的。

Answer 1

当然，有不止一种方法来对此进行建模(而且它不依赖于工具EA)。所以，你应该问你在和哪些听众交谈，然后回复说，他们的领域基本上是什么。

技术

SD很适合显示物理运输。在这种情况下，您将专注于如何发送消息。在本例中，您将以消息的形式显示物理操作。例如，使用套接字，它将是一些(a-)同步send(message)，它确保内容message从A传输到B。这可以是从rough发送到单个CRCs的任何技术实现级别(或者操作是如何在内部构建以确保包不会丢失)。

逻辑

为了显示一个更符合逻辑的方面，最好让组件(部署在多个硬件上)具有端口(实现某种接口)，在这些端口上有一个信息流(在EA中是一个连接器)，它可以传输一些东西(即消息类)。

概述

您可能需要在模型中描述这两个方面。但是很可能你会把注意力集中在某一部分上，这取决于你的整体领域。

没有单一的方法来模拟某些东西。模型总是抽象的，这就是我们创建模型的原因。他们将展示现实，但更轻的重量。
