可视化系统基础设施的平台

Question

最适合可视化系统架构的web-based平台是什么？

例如，我希望绘制/可视化客户端如何访问http服务器，然后http服务器如何访问database服务器等等。

我们今天有什么样的选择？

谢谢！

Answer 1

我使用这网站(称为draw.io)几年来构建架构图/流。我喜欢这个平台的原因有很多：

• 它是免费的(至少对于您可能需要创建的大多数图表来说是免费的)
• 它有一个桌面版本，但在线版本运行得很好(没有注意到任何明显的滞后)
• 您可以使用的组件/对象的数量和类型足够大多数用例(至少我有)。
• 通过使用箭头键(如果粘性连接功能没有帮助)，可以以非常细粒度的方式排列对象。
• 您可以以不同的格式导出图表，如果需要，甚至可以将其嵌入HTML中。

虽然这个平台允许您构建序列图，但更好的选择是PlantUML。学这门语言真的很直接。这里是关于如何构建序列图的一个示例。

Answer 2

您的意思是客户端<>服务器<>数据库之间的交互吗？如果是这样的话，序列图是您最好的UML图。你可能想试试https://ZenUML.com。(免责声明:我创建ZenUML是因为我喜欢序列图。)

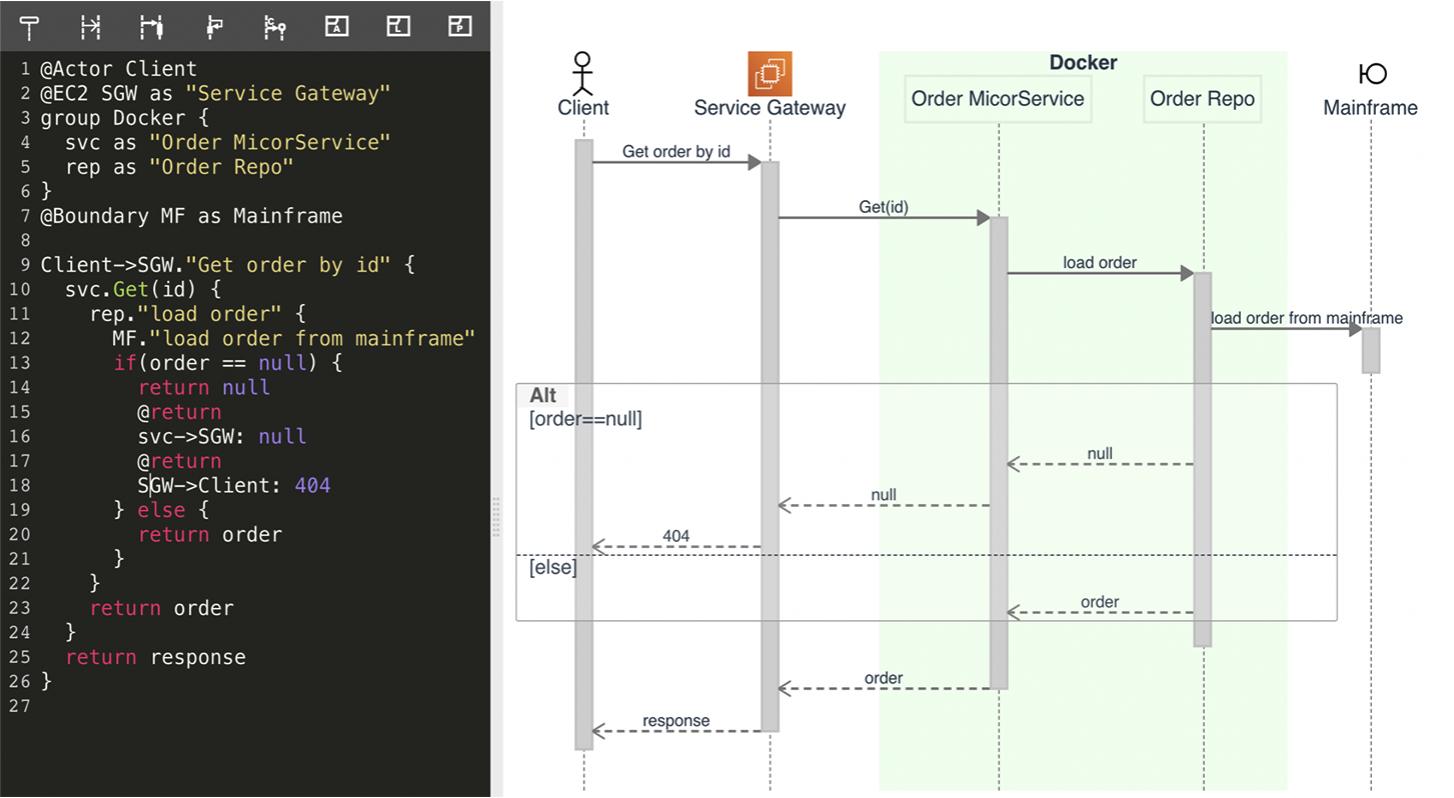

下面是一个例子：

​
