UML2.5.1中交互的"not_contained“约束的含义是什么？

Question

UML规范2.5.1，第17.12.11.5节提供了有关交互分类器的控制信息。约束not_contained的解释如下：

交互实例不能包含在另一个交互实例中。

inv: enclosingInteraction->isEmpty()

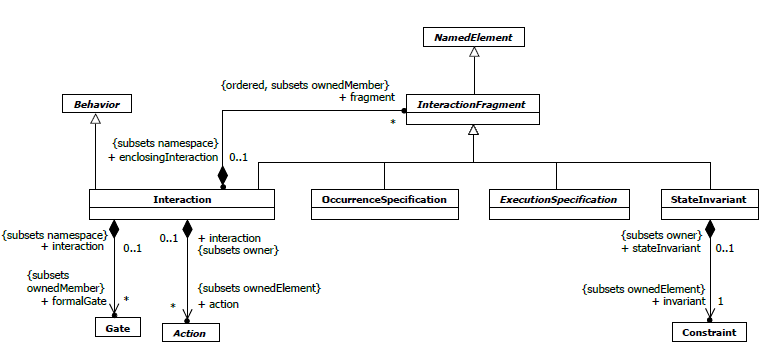

现在，当我看图17.1，它显示了交互的抽象语法，我看到交互分类器是片段分类器的泛化。因此，交互是一个片段，反之亦然。

​

​

此外，交互分类器具有“片段”关联，"enclosingInteraction“分类器是片段分类器的关联。那么，如何将上述约束定义为交互分类器的约束呢？交互分类器应该没有属性"enclosingInteraction“。

我对抽象语法的解释是错误的吗？据我理解，上述OCL定义只适用于片段分类器，而不适用于交互分类器。

Answer 1

inv: enclosingInteraction>isEmpty()

引用抽象语法，这意味着当InteractionFragment是交互时，enclosingInteraction是空的(其大小为0)。

如果没有这个约束，交互就会有一个封闭的交互，那么下面的内容可能是假的：

交互实例不能包含在另一个交互实例中。

这种关系的目标是允许交互知道其InteractionFragment，允许InteractionFragment知道其包含的交互，而且由于双向关联，不可能有：

​

​

没有意义的，但在下列情况下允许的：

​

​

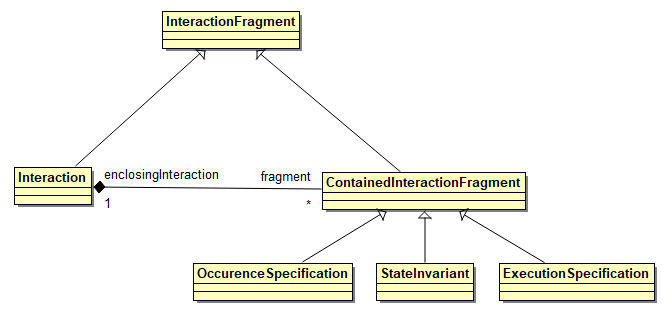

没有必要的约束的一种方法是引入一个额外的类：

​

​

但这不是UML元模型中的选择。

实际上，在InteractionFragment的所有其他专门化情况下，enclosingInteraction并不是空的(其大小为1)，因为它们都不能通过交互而存在：

• OccurrenceSpecification :取自正式/2017-12-05第17.12.23.5节

覆盖:生命线1..1{重新定义InteractionFragment：：A_covered_events：：events}(相对于OccurrenceSpecification )引用OccurrenceSpecification出现的生命线。

• StateInvariant :从正式/2017-12-05的17.12.25.4

覆盖:生命线1..1{重新定义InteractionFragment：：A_covered_stateInvariant：：stateInvariant}(相对于StateInvariant )引用StateInvariant出现的生命线。

• ExecutionSpecification :来自正式/2017-12-05 17.12.8.1

ExecutionSpecification是在生命线中执行行为或行为单位的规范。

交互分类器应该没有属性"enclosingInteraction“

注enclosingInteraction是在InteractionFragment上定义的，交互继承它。

Answer 2

tl；博士

在行为描述中避免循环。

长版

Interaction

交互是一个行为单元，集中在可连接元素之间可观察的信息交换上。

因此，这描述了您的代码中的某一部分。Interaction本身就是InteractionFragment

InteractionFragment是最通用的交互单元的抽象概念。InteractionFragment是交互的一部分。每个InteractionFragment在概念上就像一个单独的交互。

这反过来(抽象的)被OccurrenceSpecification具体化了

OccurrenceSpecification是交互的基本语义单元。它们所指定的事件序列是相互作用的意义。

ExecutionSpecification (也是抽象的)

ExecutionSpecification是在生命线中执行行为或行为单位的规范。ExecutionSpecification的持续时间由两个OccurrenceSpecifications表示，即start OccurrenceSpecification和finish OccurrenceSpecification。

或StateInvariant

StateInvariant是对交互参与者的运行时约束。它可用于指定各种不同类型的约束，例如属性值或变量、内部或外部状态等。StateInvariant是一个InteractionFragment，它放置在生命线上。

他们中的每一个都从不同的方面描述了行为。

Interaction具有从引用任何Interaction实例的InteractionFragment继承的+enclodingIteraction。

现在，约束只是说，一旦您有了这样一个实例，它可能只发生一次，而不是在某些递归描述中。所以你可以把行为分割成任何一个小片段，但是你不能重复其中的一个。

引用来自UML2.5元模型中的描述。
