活动图UML:可选流中的替代流？

Question

假定有另一种基本流动，而洗车已经是另一种流动：

​

​

A1 :检查要洗的车

A1.1该系统在车库系统中搜索汽车是否需要清洗

A1.2系统找到了汽车，并给出了汽车的状态=“清洗”

(当步骤A1.1找不到汽车时，它应该在状态=‘调查’之前检查停车系统)，我在用例模板的特殊需求部分中描述了这个部分。

A2 (或A1.1?)：检查parkingspot系统

A2.1系统检查停车系统中具有“清洗”状态的车辆

因此，在本例中，在获得=“调查”之前，需要检查

和A2。

的斗争：

我正在挣扎于这样一个事实:我的替代流程2是纸面上的，在alternative flow 1的步骤A1.1之后的过程，它感觉它是替代流1的替代流，因为它在步骤A1.1期间无法找到数据时检查另一个系统。这样建模是否有问题，同时也有一个步骤A1.2？

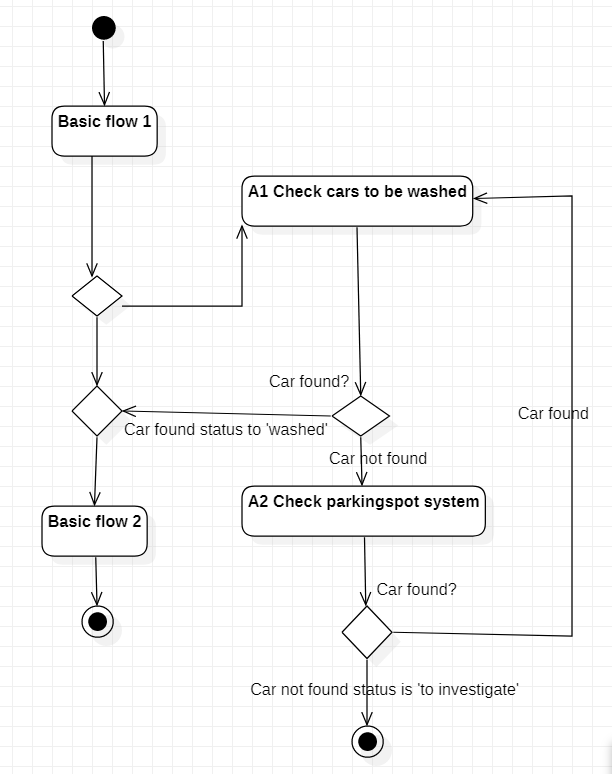

我如何在活动图中建模这样的过程？或者可以将其建模为A1和A2 (即使A2是一个在步骤A1.1之后发生的过程，并且还有一个步骤A1.2)？

Answer 1

从你的最后一句话来看：

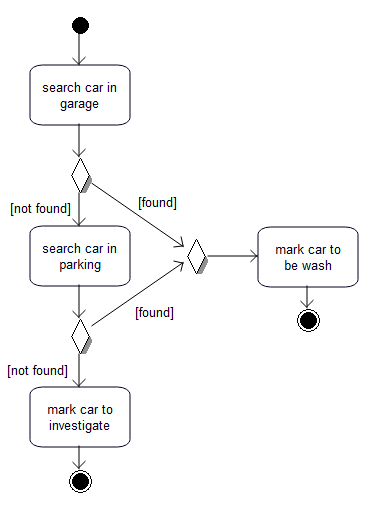

先决条件:我们知道我们有一辆有GJ35X号的汽车，我们想找到它，只是我们不知道它是在车库系统还是在停车位系统。当我们在两个系统中都找不到它的时候，它需要去调查它的状态。

该活动只管理一辆汽车，可以是：

​

​
