OpenCV畸变参数的反演计算及应用

Question

因此，基本上，我想找出什么，倒置失真参数，将是一个校准，我做的，如显示的这里。

注意:我知道我们可以执行非失真操作，然后使用重映射来完成下面所做的工作，但我的目标是能够找到实际的反向失真参数，并使用它们来扭曲其他图像，而不仅仅是能够恢复cv2.

概述：

我曾尝试过否定失真参数：

# _, mat, distortion, _, _ = cv2.calibrateCamera(...)
# undistorted_image = cv2.undistort(with distortion)
# redistorted_image = cv2.undistort(with np.negative(distortion))

理论上，我认为如果redistorted_image与原始图像相似，那么np.negative(distortion)参数就是我要找的，但结果却是假的。

我使用的实际方法：

def save_undistorted_images(image, matrix, distortion):
    test_image_su = cv.imread(image)
    height, width = test_image_su.shape[:2]
    new_camera_mtx, roi = cv.getOptimalNewCameraMatrix(matrix, distortion, (width, height), 1, (width, height))

    distortion_u = np.negative(distortion)

    # unsure if this line helps
    new_camera_mtx_inv, roi = cv.getOptimalNewCameraMatrix(matrix, distortion_u, (width, height), 1, (width, height))

    # undistort the image
    undistorted_image = cv.undistort(test_image_su, matrix, distortion, None, new_camera_mtx)
    cv.imwrite('undistorted_frame.png', undistorted_image)

    # redistort trying to get something like original image (image_test_su)
    distorted_image = cv.undistort(undistorted_image, matrix, distortion_u, None, new_camera_mtx_inv)
    cv.imwrite('redistorted_frame.png', distorted_image)

结果：

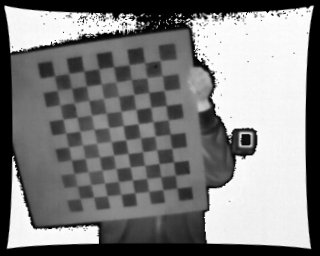

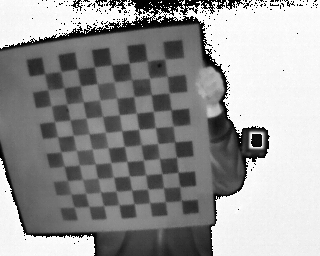

(左a：原件)(右b：不失真)

​

​

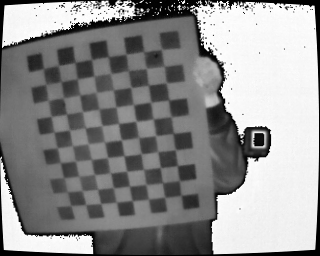

(左c：使用np.negative(distortion)失真)(右d：未失真图像re使用np.negative(distortion)失真)

​

​

这里的图像d基本上是在b上执行的，我希望它与a类似。

为什么b在这里压倒了c的作用

我尝试的另一种计算逆的方法：

下面是这个纸的python实现

    distortion_u = distortion

    k1 = distortion_u[0][0]
    k2 = distortion_u[0][1]
    k3 = distortion_u[0][4]

    b1 = -1 * k1
    b2 = 3 * (k1 * k1) - k2
    b3 = (8 * k1 * k2) + (-1 * (12 * (k1 * k1 * k1))) - k3

    # radial:
    distortion_u[0][0] = b1
    distortion_u[0][1] = b2
    distortion_u[0][4] = b3

    # tangential:
    #distortion_u[0][2] = -1 * distortion_u[0][2]
    #distortion_u[0][3] = -1 * distortion_u[0][3]

利用上述失真参数对未失真图像施加失真的效果也不是很好，看起来与上面的结果非常相似。

因此，我们现在要谈的是：

为什么正常失真的影响总是压倒np.negative(失真)或其他任何东西？

所有的扭曲都是这样运作的吗？(负值不等于相反的效果)

如何得到实际相反的失真参数？

Answer 1

恐怕你做错了。您所校准的opencv失真模型从失真的图像坐标中计算不失真和归一化的图像坐标。它是一个非线性模型，因此它的反演涉及到一个非线性(多项式)方程组的求解。

仅在单参数纯径向畸变情况下，即当唯一非零畸变参数为k1时，r^2的系数为r ^2。在这种情况下，模型反演方程简化为r中的三次方程，然后用Cardano的三次方程公式表示逆模型。

在所有其他情况下，采用各种算法求解非线性方程组，对模型进行数值反演。OpenCV使用一种迭代的“假位置”方法。

由于您想要使用逆模型来不扭曲一组图像(这是正常的用例)，您应该使用initUndistortRectifyMap来一劳永逸地计算图像的非失真解，然后将它传递给重映射，以真正地消除图像的失真。

如果你真的需要一个反模型的参数模型，我的建议是用一个高阶多项式或薄板样条来逼近由返回的映射。
