理解外部环境对NodePort的访问

Question

我当时在https://kubernetes.io/docs/concepts/services-networking/service/读k8s文档。

NodePort:在静态端口( NodePort)上公开每个节点的IP上的服务。自动创建ClusterIP服务( NodePort服务路由到的)。您可以通过请求.从集群外部与NodePort服务联系

所以，我试着检查一下。在此LoadBalancer服务中，端口31724是NodePort，80是容器端口。根据docs，NodePort应该向外部世界开放，而集装箱港口不应该开放。但有了nmap，我发现情况正好相反。

NAME      TYPE           CLUSTER-IP      EXTERNAL-IP               PORT(S)                  AGE
gen       LoadBalancer   10.200.32.132   10.44.9.162,10.44.9.163   80:31724/TCP,443:30039   20d

$ nmap -p 80 10.44.9.162

Starting Nmap 6.40 ( http://nmap.org ) at 2021-04-08 12:33 UTC
mass_dns: warning: Unable to determine any DNS servers. Reverse DNS is disabled. Try using --system-dns or specify valid servers with --dns-servers
Nmap scan report for 10.44.9.162
Host is up (0.00061s latency).
PORT   STATE SERVICE
80/tcp open  http

Nmap done: 1 IP address (1 host up) scanned in 0.02 seconds

$ nmap -p 31724 10.44.9.162

Starting Nmap 6.40 ( http://nmap.org ) at 2021-04-08 12:33 UTC
mass_dns: warning: Unable to determine any DNS servers. Reverse DNS is disabled. Try using --system-dns or specify valid servers with --dns-servers
Nmap scan report for 10.44.9.162
Host is up (0.00044s latency).
PORT      STATE  SERVICE
31724/tcp closed unknown

Nmap done: 1 IP address (1 host up) scanned in 0.03 seconds

我肯定漏掉了什么。请帮我理解一下。谢谢!

后续

我知道跟进应该是一个不同的问题，但似乎是正确的地方。

我创建了一个NodePort服务，并重新尝试了同样的方法。正如描述中所说的那样。

object-controller-np      NodePort       10.200.32.240   <none>         7203:31206/TCP                                             5s

NodeIP

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
inet 10.46.104.20 ...

$ nmap -p 7203 10.46.104.20

Starting Nmap 6.40 ( http://nmap.org ) at 2021-04-09 07:01 UTC
mass_dns: warning: Unable to determine any DNS servers. Reverse DNS is disabled. Try using --system-dns or specify valid servers with --dns-servers
Nmap scan report for 10.46.104.20
Host is up (0.00052s latency).
PORT     STATE  SERVICE
7203/tcp closed unknown

Nmap done: 1 IP address (1 host up) scanned in 0.03 seconds

$ nmap -p 31206 10.46.104.20

Starting Nmap 6.40 ( http://nmap.org ) at 2021-04-09 07:01 UTC
mass_dns: warning: Unable to determine any DNS servers. Reverse DNS is disabled. Try using --system-dns or specify valid servers with --dns-servers
Nmap scan report for 10.46.104.20
Host is up (0.00050s latency).
PORT      STATE SERVICE
31206/tcp open  unknown

早些时候，我尝试使用LoadBalancer，因为我认为它是一个NodePort的超集。

问题：那么为什么在NodePort类型的服务和LoadBalancer类型的服务中与NodePort的行为完全相反呢？

来自通俗答案

NodePort 如果您从节点的外部IP访问nodePort上的此服务，它将将请求路由到spec.clusterIp:spec.ports[*].port，如果设置了，该请求将依次路由到您的spec.ports[*].targetPort。还可以以与ClusterIP相同的方式访问该服务。..。 LoadBalancer 您可以从负载均衡器的IP地址访问此服务，该地址将请求路由到nodePort，而后者又将请求路由到clusterIP端口。

因此，对于一个NodePort，请求如下：

NodeIP:NodePort -> ClusterIP:Port -> ClusterIP:TargetPort

上面的Port是yaml中指定为port的端口，它在集群中的指定端口上公开了Kubernetes服务。TargetPort是由yaml中的targetPort指定的端口，服务将在该端口上发送请求，以便您的吊舱能够监听。

对于LoadBalancer，我期望的行为是：

ExternalLBIP:NodePort --(load-balanced across nodes)--> NodeIP:NodePort -> ClusterIP:Port -> ClusterIP:TargetPort

我看到的是：

ExternalLBIP:NodePort -> (doesn't work)

相反，起作用的是：

ExternalLBIP:Port --(load-balanced across nodes)--> NodeIP:Port -> ClusterIP:Port -> ClusterIP:TargetPort

Answer 1

您所看到的是正确的，因为您使用nmap访问的IP是由LoadBalancer类型的服务创建的LoadBalancer的IP，该服务的开放时间为80 (和/或443)。而NodePort可以在运行pod和服务的工作节点的IP上访问。

您在这里部署的服务类型是LoadBalancer，而不是NodePort。

要进一步阅读，请查看这 out。

对后续问题的回答

你在期望和实际工作中提到的都是不正确的。

ExternalLBIP:NodePort：如果您查看您共享的帖子，<NodePort>可以通过<NodeIP>访问，而不是通过LB的外部IP访问。

ExternalLBIP:Port --(load-balanced across nodes)--> NodeIP:Port ->：LB将请求路由到NodePort，所以它将是NodeIP:NodePort。

因此，对于您的问题，在NodePort类型服务和LoadBalancer类型服务中使用NodePort的行为不是相反的。您只需记住，NodePort只能在NodeIP上访问。

在服务类型NodePort中

NodeIP:NodePort -> ClusterIP:Port -> Pod:TargetPort

在服务类型LoadBalancer中

ExternalIPofLB:Port -> NodeIP:NodePort -> ClusterIP:Port -> Pod:TargetPort

例如：来自LoadBalancer类型的运行服务

kubectl get svc -n <namespace> <service-name>
NAME                       TYPE           CLUSTER-IP      EXTERNAL-IP                                                               PORT(S)          AGE
<service-name>-**********   LoadBalancer   172.20.96.130   a4b63c833c2***************d4-1996967498.<region>.elb.amazonaws.com   8443:31010/TCP   8m49s

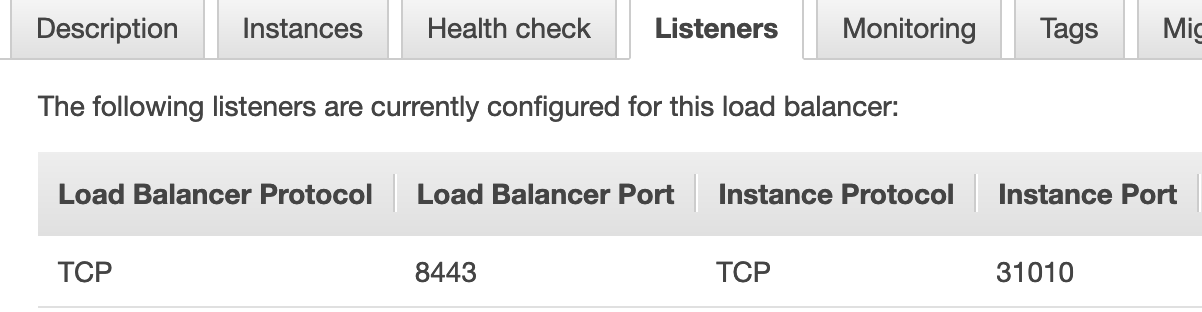

正如您在下面的片段中所看到的，请求将从LB Port to NodePort转发。

​

​
