HSB色选器

Question

对于学校作业，我需要做这样的事情：

该500x500矩形应显示不同的色调，饱和度和亮度的任何颜色鼠标所指向的，有点像一个颜色选择器。

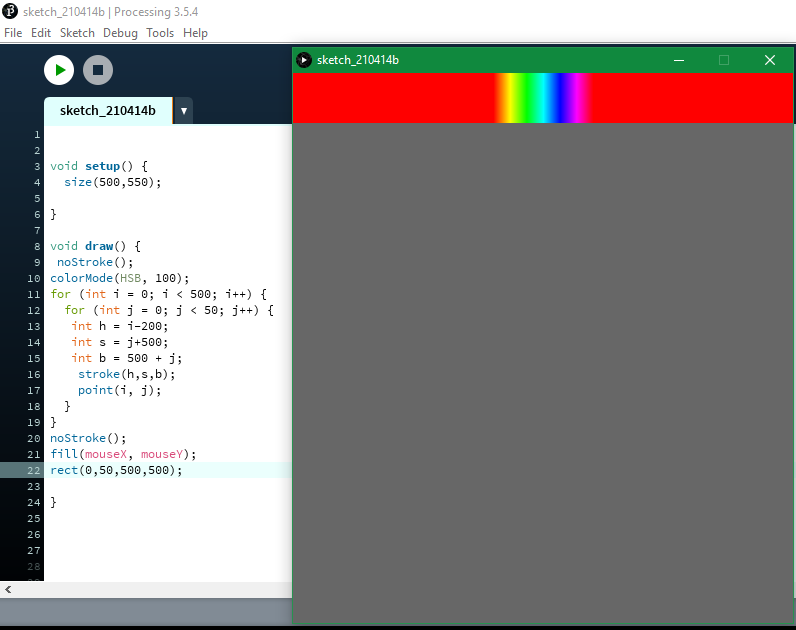

但既然我编码太烂了，我不知道该怎么做。我不太理解HSB。这是我的代码和一张我现在拥有的图片。

​

void setup() {
  size(500,550);
}

void draw() {
 noStroke();
 colorMode(HSB, 100);
 for (int i = 0; i < 500; i++) {
  for (int j = 0; j < 50; j++) {
   int h = i-200;
   int s = j+500;
   int b = 500 + j;
    stroke(h,s,b);
    point(i, j);
  }
}
noStroke();
fill(mouseX, mouseY);
rect(0,50,500,500);
}

任何帮助都将不胜感激。非常感谢!

Answer 1

使用colorMode(HSB)渲染彩虹已经做得很好了。我会将嵌套的for循环移动到安装程序中，以使其更高效:它只呈现一次并停留在那里，因为您没有调用background()，而且rect(0,50,500,500);低于彩虹梯度。

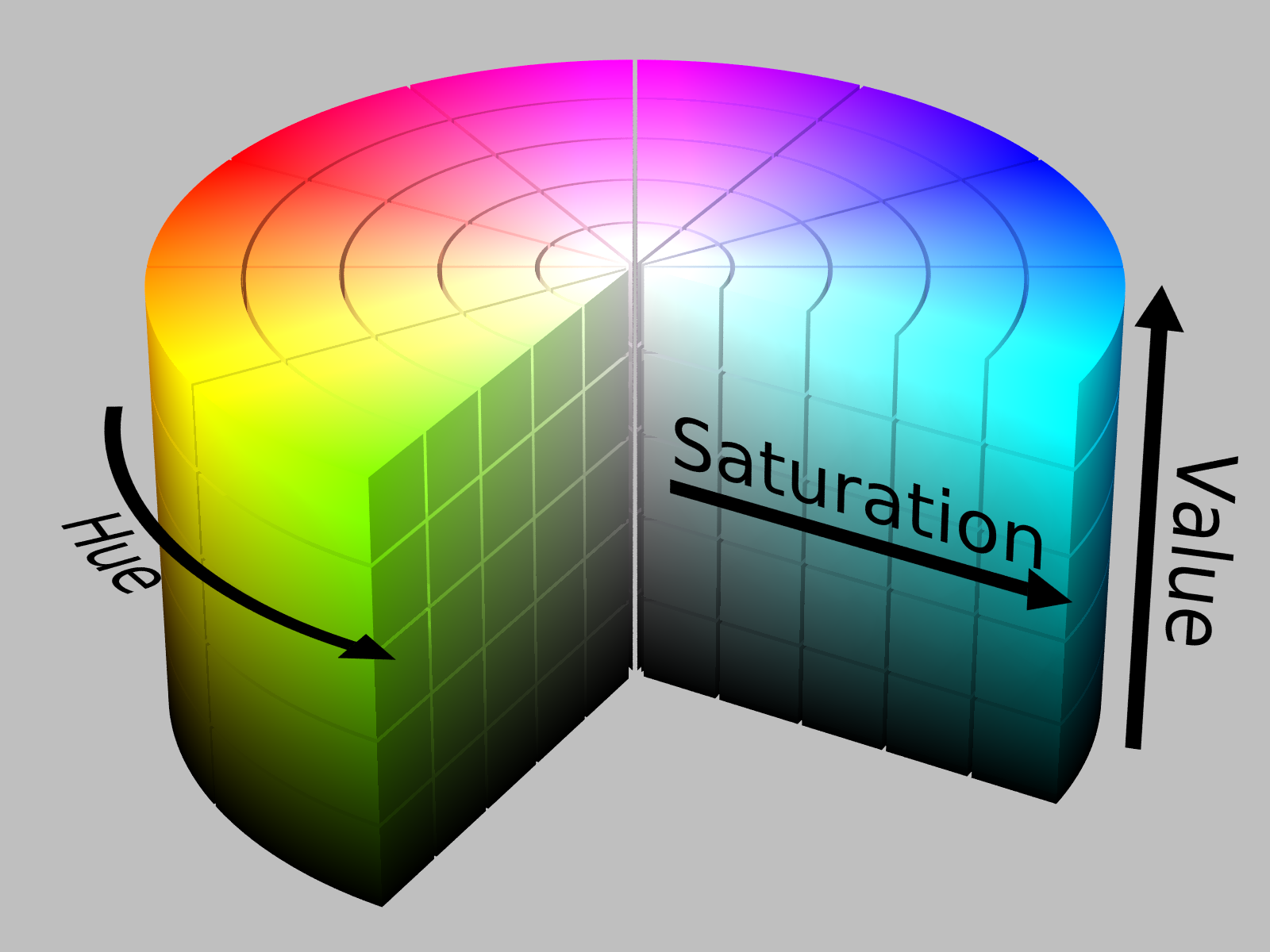

HSB实际上比RGB更容易使用。这是维基百科的一张图表：

SharkD，CC BY-SA3.0 https://creativecommons.org/licenses/by-sa/3.0，通过维基共享

值是相同的亮度。色调通常在0-360度的范围内，所以在彩虹圈中旋转，从红色开始，以红色结束。假设你从红色开始，在0度色调，你知道黄色是60度色调。从直觉上看，你会在30度的红色和黄色之间找到橙色。事实上，如果你每60度走一次，你就会经历红色，黄色，绿色，青色，蓝色，洋红，然后回到360/0的红色。

饱和度和亮度通常在0-100%之间.请注意，在上图中，饱和度在远离中心的地方增加:0饱和度=灰色，100%饱和度=全色调。

在图表中，亮度从下到上都在增加。

这有点奇怪，你是映射到0-100范围内的色调，饱和度和亮度。也许是为了简化事情，把色调也当作百分比来处理。

可以使事情变得更简单的一件事是map()函数。它将一个数字从一个范围映射到另一个范围。

例如，这段代码试图将i，j位置重新映射为色调和饱和度。

• i, j在0-500，0-50范围内(x，y位置)
• 上面的图像显示具有相同饱和度和亮度的彩虹梯度，因此可以保持不变：
• 简单地将i从0-499范围映射到0-100以映射到色调

例如：

void setup() {
  size(500, 550);

  colorMode(HSB, 100);
  for (int i = 0; i < 500; i++) {
    for (int j = 0; j < 50; j++) {
      // remap i (x -> width) to 0 - 100 range for hue
      // since map returns a float, round helps make that an int
      int h = round(map(i, 0, 499, 0, 100));
      int s = 100;
      int b = 100;
      stroke(h, s, b);
      point(i, j);
    }
  }

  noStroke();

}

void draw() {
  fill(map(mouseX, 0, width, 0, 100), map(mouseY, 0, height, 0, 100), 100);
  rect(0, 50, 500, 500);
}

在这种情况下，0-500到0-50范围是微不足道的: 500 / 100 = 5，因此：

int h = i / 5;

将获得与int h = round(map(i, 0, 499, 0, 100));相同的结果，只是不必过多地考虑算术问题。

在嵌套的for循环中，您正在设置HSB颜色。在下一部分中，您需要获取/读取HSB颜色，幸运的是，处理已经为您提供了色调()、饱和()和亮度()。对于颜色选择器，您只需要hue()。

要获取光标位置下的颜色，只需调用get(x, y)，它将返回一个颜色，即这些坐标。

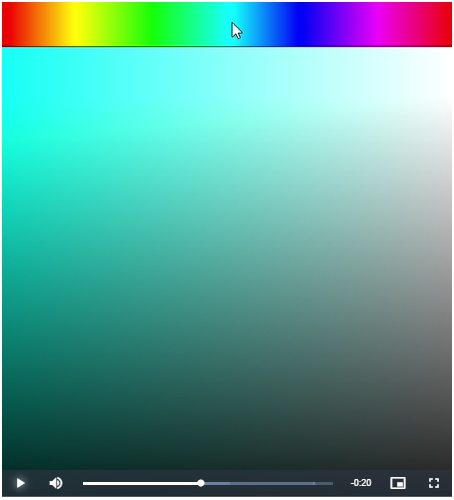

如果您查看渐变图像，您会注意到：

• 左侧完全饱和，右侧完全饱和(灰色)：X轴必须映射饱和度。
• 顶部位是光的，底部是暗的:y轴必须映射亮度。

如果在顶部彩虹梯度上单击鼠标时读取hue()，则只需将x，y坐标映射到饱和度和亮度，就可以产生更大的梯度波纹：

float hue;

void setup() {
  size(500, 550);

  colorMode(HSB, 100);
  for (int i = 0; i < 500; i++) {
    for (int j = 0; j < 50; j++) {
      // remap i (x -> width) to 0 - 100 range for hue
      // since map returns a float, round helps make that an int
      int h = round(map(i, 0, 499, 0, 100));
      int s = 100;
      int b = 100;
      stroke(h, s, b);
      point(i, j);
    }
  }

  noStroke();

}

void draw() {
  // pick colour (hue)
  if(mousePressed){
    // check if the mouse was pressed on the top side only
    if((mouseX >= 0 && mouseX <= 500) &&
       (mouseY >= 0 && mouseY <= 50)){
      hue = hue(get(mouseX, mouseY));
    }
  }
  // render saturation , brightness mapping
  for (int i = 0; i < 500; i++) {
    for (int j = 50; j < 550; j++) {
      int saturation = round(map(i, 0, 500, 100, 0));
      // swap output mapping range: brightness goes up when y decreases
      int brightness = round(map(j, 50, 550, 100, 0));
      stroke(hue, saturation, brightness);
      point(i, j);
    }
  }
}

你会注意到这有点慢。使用pixels[]可以更快。然而，有一些曲线球：

1. 在读取像素之前，需要调用loadPixels()
2. 您需要将x，y位置转换为一维数组索引：index = x + y * width
3. 在将值设置为updatePixels()以更新后，需要调用pixels[]

这将运行得更快：

float hue;

void setup() {
  size(500, 550);

  colorMode(HSB, 100);
  for (int i = 0; i < 500; i++) {
    for (int j = 0; j < 50; j++) {
      // remap i (x -> width) to 0 - 100 range for hue
      // since map returns a float, round helps make that an int
      int h = round(map(i, 0, 499, 0, 100));
      int s = 100;
      int b = 100;
      stroke(h, s, b);
      point(i, j);
    }
  }

  noStroke();

}

void draw() {
  // make latest pixels[] data available
  loadPixels();
  // pick colour (hue)
  if(mousePressed){
    // check if the mouse was pressed on the top side only
    if((mouseX >= 0 && mouseX <= 500) &&
       (mouseY >= 0 && mouseY <= 50)){
      //hue = hue(get(mouseX, mouseY));
      hue = hue(pixels[mouseX + mouseY * width]);
    }
  }
  // render saturation , brightness mapping
  for (int i = 0; i < 500; i++) {
    for (int j = 50; j < 550; j++) {
      int saturation = round(map(i, 0, 500, 100, 0));
      // swap output mapping range: brightness goes up when y decreases
      int brightness = round(map(j, 50, 550, 100, 0));
      //stroke(hue, saturation, brightness);
      //point(i, j);
      pixels[i + j * width] = color(hue, saturation, brightness);
    }
  }
  // update
  updatePixels();
}
