不受边界限制的GNUPLOT绘制步骤图

Question

绘制步骤图总是会导致超出边界的结果。

如何解决这个问题？有什么想法吗？太棒了！

妇女权利委员会是：

reset;set term png small size 500,500;set output 'test.png';
set title 'First step is always drawn out of chart borders ?!?';
unset y2tics;set y2range [0:40];set y2tics 10;set yrange [0:40];set ytics 10 mirror;
set style fill solid 1.00 border;
plot 'test.data' using 1:2  notitle with fillsteps lc rgb 'light-goldenrod', \
'' using 1:3 notitle with fillsteps lc rgb 'gray40', \
'' using 1:4 notitle with fillsteps lc rgb 'web-green', \
'' using 1:5 notitle with fillsteps lc rgb 'light-green';

结果是：

​

​

使用的软件是：

GnuketVersion5.2补丁级别8

Answer 1

好吧，现在我明白你的意思了。看起来像是一个小错误(或者我们有限的理解)。我不能马上知道为什么会这样，但是您可以通过在开头添加一行，其中包含第一个x值，并且所有的y-值都是0来避免它。如果您不想手动完成此操作，那么就有一些方法可以使用gnuplot自动完成此操作。但我希望有一个更简单的解决办法。

代码：

### plot with fillsteps
reset session

$Data <<EOD
1    0   0   0   0
1   50  35  30   5
2   55  30  20   5
17  51  44  30  12
20   1   1   1   1
EOD

unset y2tics;set y2range [0:40]
set y2tics 10
set yrange [0:40]
set ytics 10 mirror
set style fill solid 1.00 border
unset key

plot $Data u 1:2 w fillsteps lc 'light-goldenrod', \
        '' u 1:3 w fillsteps lc 'gray40', \
        '' u 1:4 w fillsteps lc 'web-green', \
        '' u 1:5 w fillsteps lc 'light-green'
### end of code

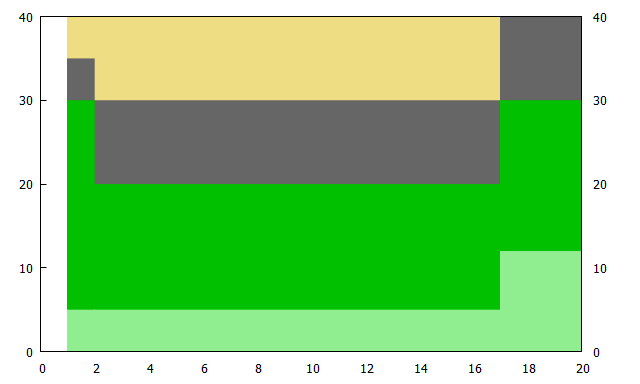

结果：

​

​

添加：(自动复制第一行，以解决bug(!?))

为了解决这个问题(我称之为意外或错误)，您需要自动复制第一行。然而，使用外部工具肯定会有不同的简单方法，这并不能保证平台的独立性。因此，以下是几种可能的gnuplot解决方案之一。

将文件放入数据库(此处：gnuplot: load datafile 1:1 into datablock)

• print：$Data) (参见将$Data的第一行放入新的数据库(此处：$Data2) )，确保第一行不是头行或注释行，即再次将第一行完整的数据库$Data打印到$Data2.

数据： (Test.dat)

1   50  35  30   5
2   55  30  20   5
17  51  44  30  12
20   1   1   1   1

代码：(结果与上面相同)

# https://stackoverflow.com/a/67151340/7295599
### plot with filledcurves
reset session

FileToDatablock(f,d) = GPVAL_SYSNAME[1:7] eq "Windows" ? \
                       sprintf('< echo   %s ^<^<EOD  & type "%s"',d,f) : \
                       sprintf('< echo "\%s   <<EOD" & cat  "%s"',d,f)     # Linux/MacOS

FILE = 'Test.dat'
load FileToDatablock(FILE,'$Data')

set print $Data2
    print $Data[1]   # only first line
    print $Data
set print

unset y2tics;set y2range [0:40]
set y2tics 10
set yrange [0:40]
set ytics 10 mirror
set style fill solid 1.00 border
unset key

plot $Data2 u 1:2 every ::0::0 w fillsteps lc 'light-goldenrod', \
        '' u 1:2 w fillsteps lc 'light-goldenrod', \
        '' u 1:3 w fillsteps lc 'gray40', \
        '' u 1:4 w fillsteps lc 'web-green', \
        '' u 1:5 w fillsteps lc 'light-green'
### end of code
