在STM32F1蓝丸上发布多个USART连接之间的中继消息

Question

我已经设置了一个STM32F103C8T8和两个模块(SARA和ESP82)在USART连接上。我们目前正在使用libopencm3和FreeRTOS库。

目标

我希望STM将AT命令发送到SARA模块，接收响应并将此消息从SARA模块转发到ESP模块。都是通过USART连接的。

设置说明：

STM连接到USART2上的SARA LTE-M/NB板，ESP8266连接在USART3上。

R412的PWR_ON和RST分别连接到A5和A4。这些都用于电源循环，以正确打开SARA模块。

STM32有一些硬编码命令，这些命令被发送到USART2上的SARA模块，作为回报，应答应该由STM32转发给ESP8266 on USART3。

为了测试目的，ESP没有连接atm，我们只是使用TTL监听相同的USART端口。

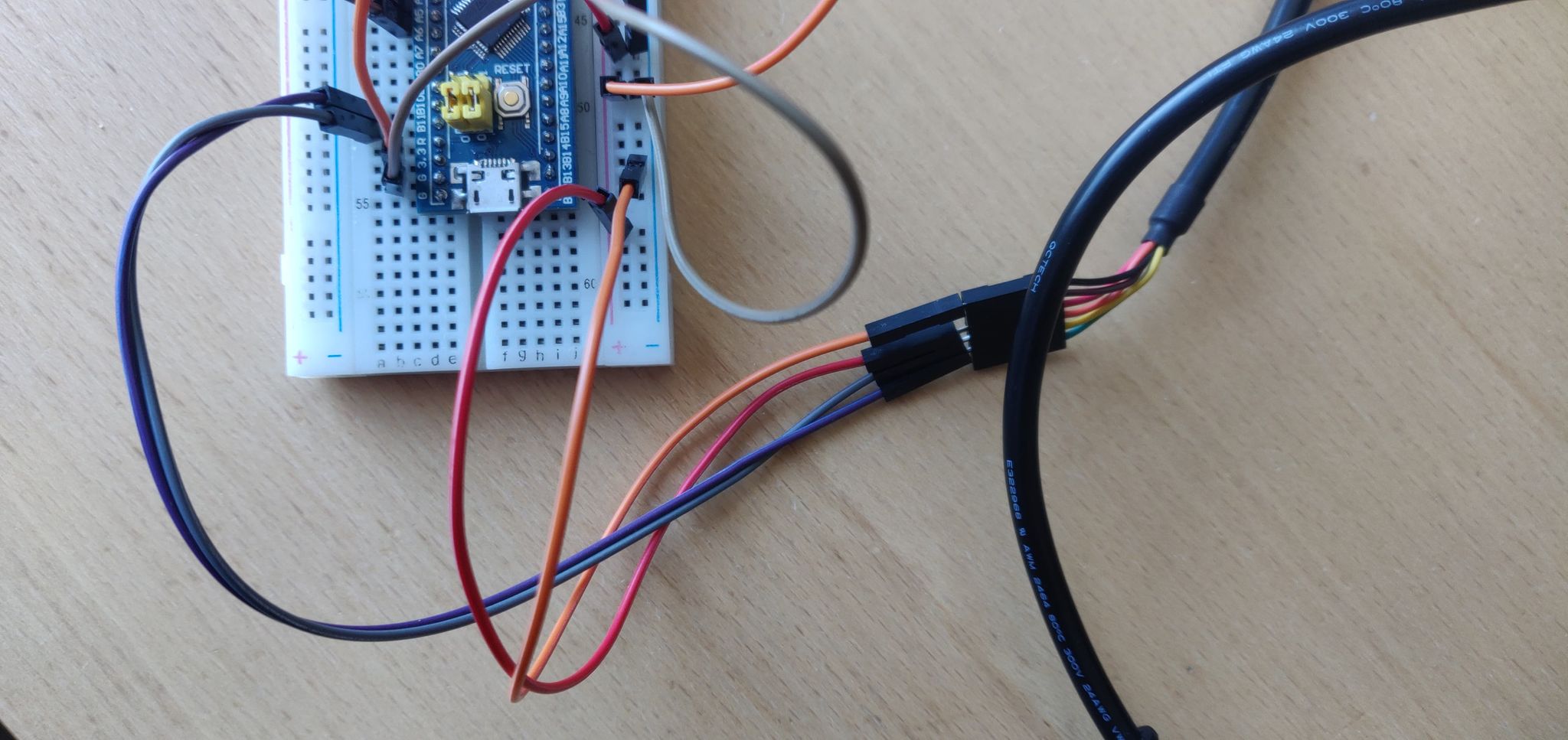

下面是TTL到STM连接的图像：

​

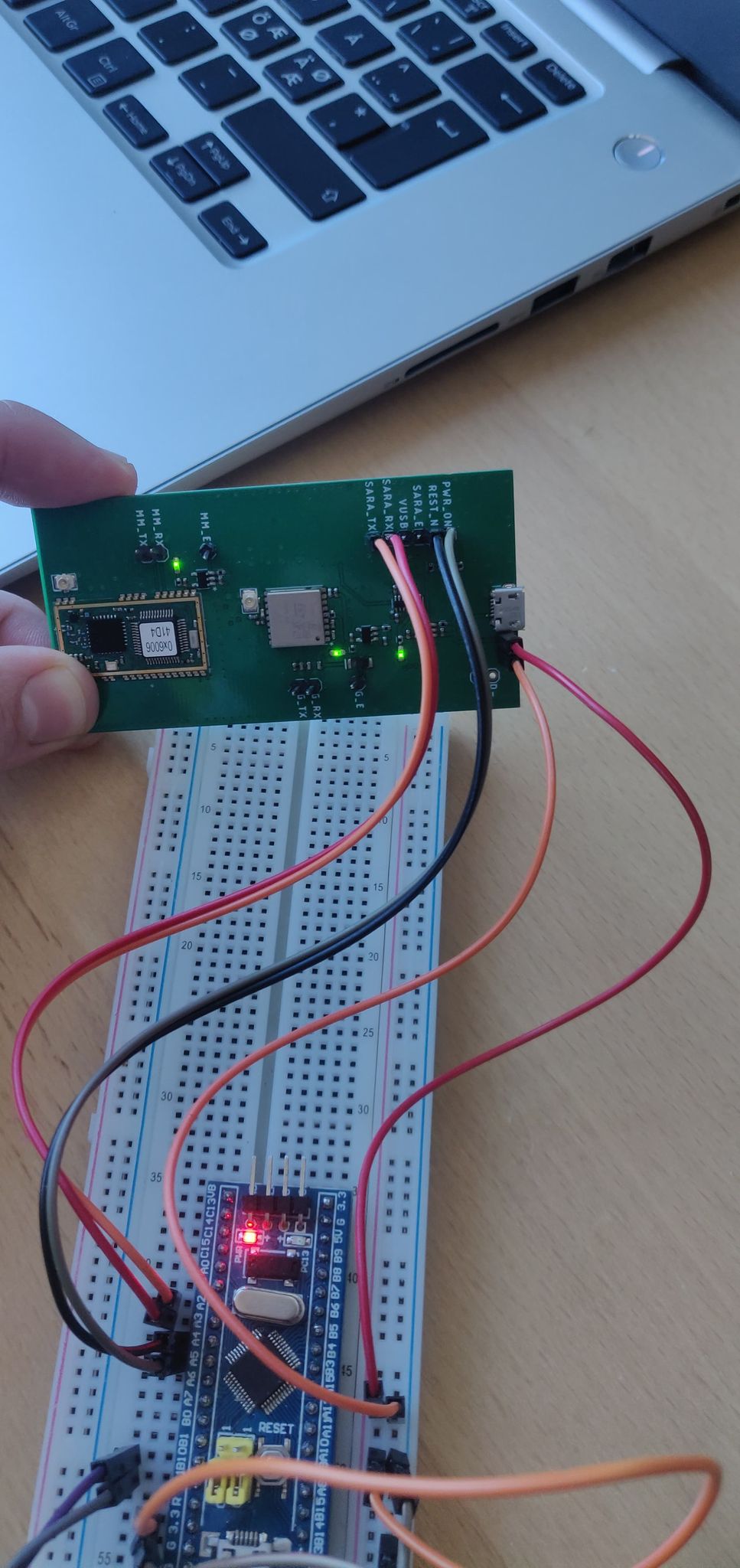

下面是STM到SARA连接的图片( SARA板上的RX和TX被切换)：

​

问题：

当将消息从萨拉转发到ESP8266时，有些事情是不对的。我们正在经历一些连接，在那里消息被正确地传递，但是它是非常不一致的，并且大部分时间它被卡在一个字符上。

我们尝试过的是:我们正在使用TTL连接器和minicom来监听USART连接，看看问题在哪里发生。我们观察到SARA模块正确地接收了来自STM32的命令，并且正确地回答了相应的消息。接下来发生的事情是STM32应该正确地接收消息，但是当侦听USART3 (ESP连接)时，消息有时是正确的，有时是不正确的。

我们也尝试降低波特率，但结果没有差别。

STM32可以很好地在USART2和USART3上发送命令，但是应该中继的答案有时没有正确转发(或者根本不正确)。

我们怀疑问题存在于我们的usart_get_string方法中，该方法将消息从一个USART中继到另一个USART连接：

static void usart_get_string(uint32_t usartSrc, uint32_t usartDst, uint16_t str_max_size)
{
    uint8_t received = 'V';
    uint16_t itr = 0;
    uint8_t recvPrev;

    while (itr < str_max_size)
    {
        if (!((USART_SR(USART2) & USART_SR_RXNE) == 0))
        {
            received = usart_recv_blocking(usartSrc);
        }
        uart_putc(received, usartDst);

        if (recvPrev == 'O' && received == 'K')
        {
            break;
        }
        recvPrev = received;
        uart_putc_blocking(itr, usartDst); // Somehow doesn't work at all without this
        itr++;
    }
}

该方法非常天真，received = usart_recv_blocking(usartSrc);部件可能应该在第一个if -语句中，但是如果这样做，则不会返回任何内容。

包括了完整的代码：

#include <FreeRTOS.h>
#include <task.h>
#include <libopencm3/stm32/rcc.h>
#include <libopencm3/stm32/gpio.h>
#include <libopencm3/stm32/usart.h>

#define MSG_LENGTH 512

static void
uart_setup(void)
{

    // SARA SETUP
    rcc_periph_clock_enable(RCC_GPIOA);
    rcc_periph_clock_enable(RCC_USART2);

    gpio_set_mode(GPIOA,
                  GPIO_MODE_OUTPUT_50_MHZ,
                  GPIO_CNF_OUTPUT_ALTFN_PUSHPULL,
                  GPIO_USART2_TX);

    usart_set_baudrate(USART2, 115200);
    usart_set_databits(USART2, 8);
    usart_set_stopbits(USART2, USART_STOPBITS_1);
    usart_set_mode(USART2, USART_MODE_TX_RX);
    usart_set_parity(USART2, USART_PARITY_NONE);
    usart_set_flow_control(USART2, USART_FLOWCONTROL_NONE);
    usart_enable(USART2);

    // ESP SETUP
    rcc_periph_clock_enable(RCC_GPIOB);
    rcc_periph_clock_enable(RCC_USART3);

    gpio_set_mode(GPIOB,
                  GPIO_MODE_OUTPUT_50_MHZ,
                  GPIO_CNF_OUTPUT_ALTFN_PUSHPULL,
                  GPIO_USART3_TX);

    usart_set_baudrate(USART3, 115200);
    usart_set_databits(USART3, 8);
    usart_set_stopbits(USART3, USART_STOPBITS_1);
    usart_set_mode(USART3, USART_MODE_TX_RX);
    usart_set_parity(USART3, USART_PARITY_NONE);
    usart_set_flow_control(USART3, USART_FLOWCONTROL_NONE);
    usart_enable(USART3);
}

static inline void
uart_putc(uint8_t ch, uint32_t usart_port)
{
    usart_send(usart_port, ch);
}

static inline void
uart_putc_blocking(uint8_t ch, uint32_t usart_port)
{
    usart_send_blocking(usart_port, ch);
}

static inline void uart_puts(uint8_t *s, uint32_t usart_port)
{
    while (*s != '\0')
    {
        uart_putc_blocking(*s, usart_port);
        gpio_toggle(GPIOC, GPIO13);
        vTaskDelay(pdMS_TO_TICKS(100));
        s++;
    }
    uart_putc_blocking('\r', usart_port);
    uart_putc_blocking('\n', usart_port);
}


static void usart_get_string(uint32_t usartSrc, uint32_t usartDst, uint16_t str_max_size)
{
    uint8_t received = 'V';
    uint16_t itr = 0;
    uint8_t recvPrev;

    while (itr < str_max_size)
    {
        if (!((USART_SR(USART2) & USART_SR_RXNE) == 0))
        {
            received = usart_recv_blocking(usartSrc);
        }
        uart_putc(received, usartDst);

        if (recvPrev == 'O' && received == 'K')
        {
            break;
        }
        recvPrev = received;
        uart_putc_blocking(itr, usartDst); // Somehow doesn't work at all without this
        itr++;
    }
}

static void
task1(void *args __attribute__((unused)))
{

    uint8_t esp[] = "Hi ESP";
    uint8_t AT[] = "ATI";

    uart_puts(esp, USART3);

    // Power_on Start for SARA module
    vTaskDelay(pdMS_TO_TICKS(500));
    gpio_clear(GPIOA, GPIO5);
    vTaskDelay(pdMS_TO_TICKS(5000));
    gpio_set(GPIOA, GPIO5);

    gpio_set_mode(
        GPIOA,
        GPIO_MODE_OUTPUT_2_MHZ,
        GPIO_CNF_INPUT_FLOAT,
        GPIO4); //RESET_N
    gpio_set_mode(
        GPIOA,
        GPIO_MODE_OUTPUT_2_MHZ,
        GPIO_CNF_OUTPUT_PUSHPULL,
        GPIO5); //PWR_ON

    vTaskDelay(pdMS_TO_TICKS(10000));

    for (;;)
    {
        uart_puts(esp, USART3);
        vTaskDelay(pdMS_TO_TICKS(500));

        uart_puts(AT, USART2);

        usart_get_string(USART2, USART3, MSG_LENGTH);
        vTaskDelay(pdMS_TO_TICKS(10000));
    }
}

int main(void)
{

    rcc_clock_setup_in_hse_8mhz_out_72mhz(); // Blue pill
    // PC13:
    rcc_periph_clock_enable(RCC_GPIOC);
    gpio_set_mode(
        GPIOC,
        GPIO_MODE_OUTPUT_2_MHZ,
        GPIO_CNF_OUTPUT_PUSHPULL,
        GPIO13);

    uart_setup();

    xTaskCreate(task1, "task1", 100, NULL, configMAX_PRIORITIES - 1, NULL);
    vTaskStartScheduler();

    for (;;)
        ;
    return 0;
}

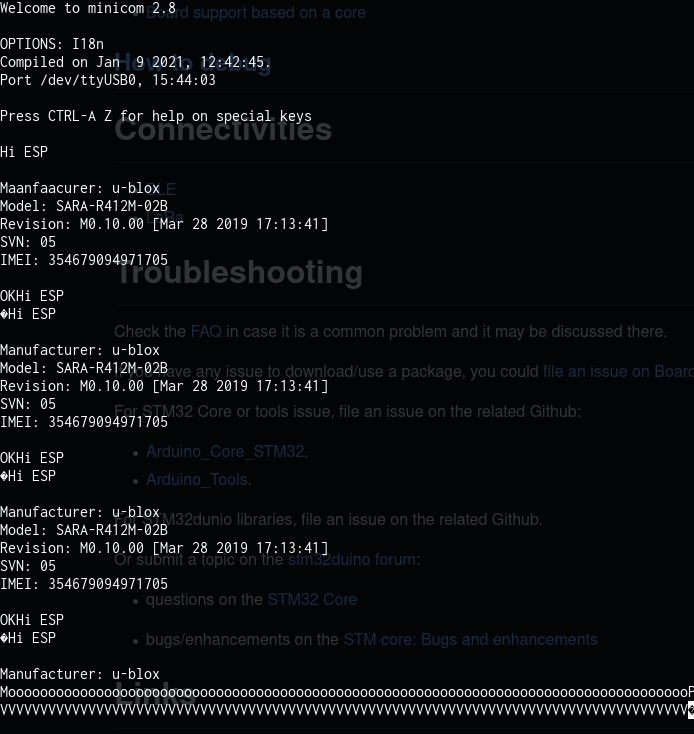

下面是minicom在监听USART3时观察到的输出的一个例子。

​

我们已经证实，通过与其他模块(如其他ESP)进行交互，布线应该是正确的，而且布线也应该是正确的。电源来自TTL ( 3v3)，进入面包板，STM32和SARA R412板从这里获得电源。

编辑：

我按照建议测试了FreeRTOS计时器，但不幸的是无法解决我的问题：

我以以下方式在main方法中创建了一个FreeRTOS计时器：

    timerHndl1 = xTimerCreate(
      "timer1", /* name */
      pdMS_TO_TICKS(400), /* period/time */
      pdFALSE, /* auto reload */
      (void*)0, /* timer ID */
      vTimerCallback1SecExpired); /* callback */

在get_string()方法中，我首先重置计时器。更新后的方法如下：

static bool usart_get_string(uint32_t usartSrc, uint32_t usartDst, uint16_t str_max_size)
{
    uint8_t received = 'V';
    uint16_t itr = 0;
    uint8_t recvPrev = 'Q';
    bool timeoutflag;



    // TODO for you: check the UART for error conditions here (like
    // overrun or framing errors, and clear the errors if any have occurred
    // before we start the receive

    //restart timer:
    if ( xTimerReset(timerHndl1, 10 ) != pdPASS )
    {
        timeoutflag = true;
    }
    else
    {
        timeoutflag = false;
    }

    while ((itr < str_max_size) && (!timeoutflag))
    {
        while ( (!((USART_SR(USART2) & USART_SR_RXNE) == 0)) &&
                (itr < str_max_size) )
        {
            received = usart_recv_blocking(usartSrc);
            uart_putc(received, usartDst);

            if (recvPrev == 'O' && received == 'K')
            {
                return;
            }
            recvPrev = received;
            itr++;
        }


        // if timer times out
        if ( xTimerIsTimerActive(timerHndl1) == pdFALSE )
        {
            timeoutflag = true;
        }
    }

    return !timeoutflag;
}

Answer 1

看起来，条件(!((USART_SR(USART2) & USART_SR_RXNE) == 0))再也不是真了。请记住，字符是在有限的时间内接收到的，您必须留出一些时间来接收它们。

我会考虑修改usart_get_string函数如下所示：

// timeout in ms
static bool usart_get_string(uint32_t usartSrc, uint32_t usartDst, uint16_t str_max_size, uint16_t timeout)
{
    uint8_t received = 'V';
    uint16_t itr = 0;
    uint8_t recvPrev;
    bool timeoutflag;

    // TODO for you: check the UART for error conditions here (like
    // overrun or framing errors, and clear the errors if any have occurred
    // before we start the receive

    // add some code here
    // TODO: start a timer in the RTOS here (using timeout)
    // pseudo code
    Start a timer of "timeout" ms

    timeoutflag = false;

    while ((itr < str_max_size) && (!timeoutflag))
    {
        while ( (!((USART_SR(USART2) & USART_SR_RXNE) == 0)) &&
                (itr < str_max_size) )
        {
            received = usart_recv_blocking(usartSrc);
            uart_putc(received, usartDst);

            if (recvPrev == 'O' && received == 'K')
            {
                return;
            }
            recvPrev = received;
            itr++;
        }

        // psueudo code
        if (RTOS timer has timed out)
        {
            timeoutflag = true;
        }
    }

    return !timeoutflag;
}

我还删除了uart_putc_blocking函数的调用，因为它现在应该工作。(我怀疑这形成了某种延迟，足以让下一个角色被接收到。我还建议对usart_get_string函数进行某种超时。如果发生超时，该函数将返回false。

您可能会考虑的另一个建议:目前您检查字母'O‘和'K'，但是您可能希望将usart_get_string例程扩展到\r\n (或调制解调器发送的行序列的任何末端)。
