利用USRP N210实现QPSK解调

Question

我正在努力为GNU无线电上的QPSK调制信号建立一个RX信道。我在我的项目的第一阶段，所以我在USRP N210中发送的信号是一个以2.206 GHz为中心的载波信号。

然而，当我试图使用星座接收器块在GNU无线电上观察信号时，我看到星座的所有点都在一个圆中旋转(当应该只有一个点，因为我发送了一个载波信号)。

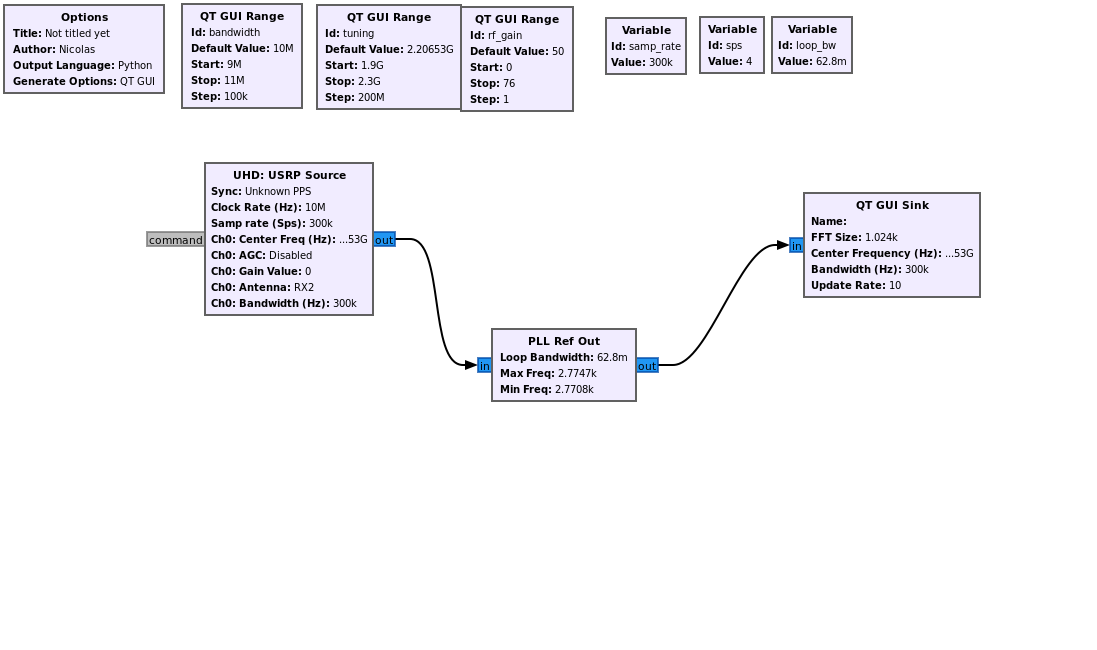

这是我的GNU无线电流程图：

​

​

也许我的USRP配置块的参数有问题。

Answer 1

在采用QPSK调制时，只有经过适当的符号定时、载波相位和频率补偿，才能在接收机中实现方星座。为了实现单点，当单次谐波信号被传输时，在接收机中你需要一个抽取器，它选择一个点。如果Tx和Rx的局部示波器之间存在相位差，则点会被移动，如果存在频率差异，则点会旋转。
