如何在构建COMSOL几何时消除多余的体积

Question

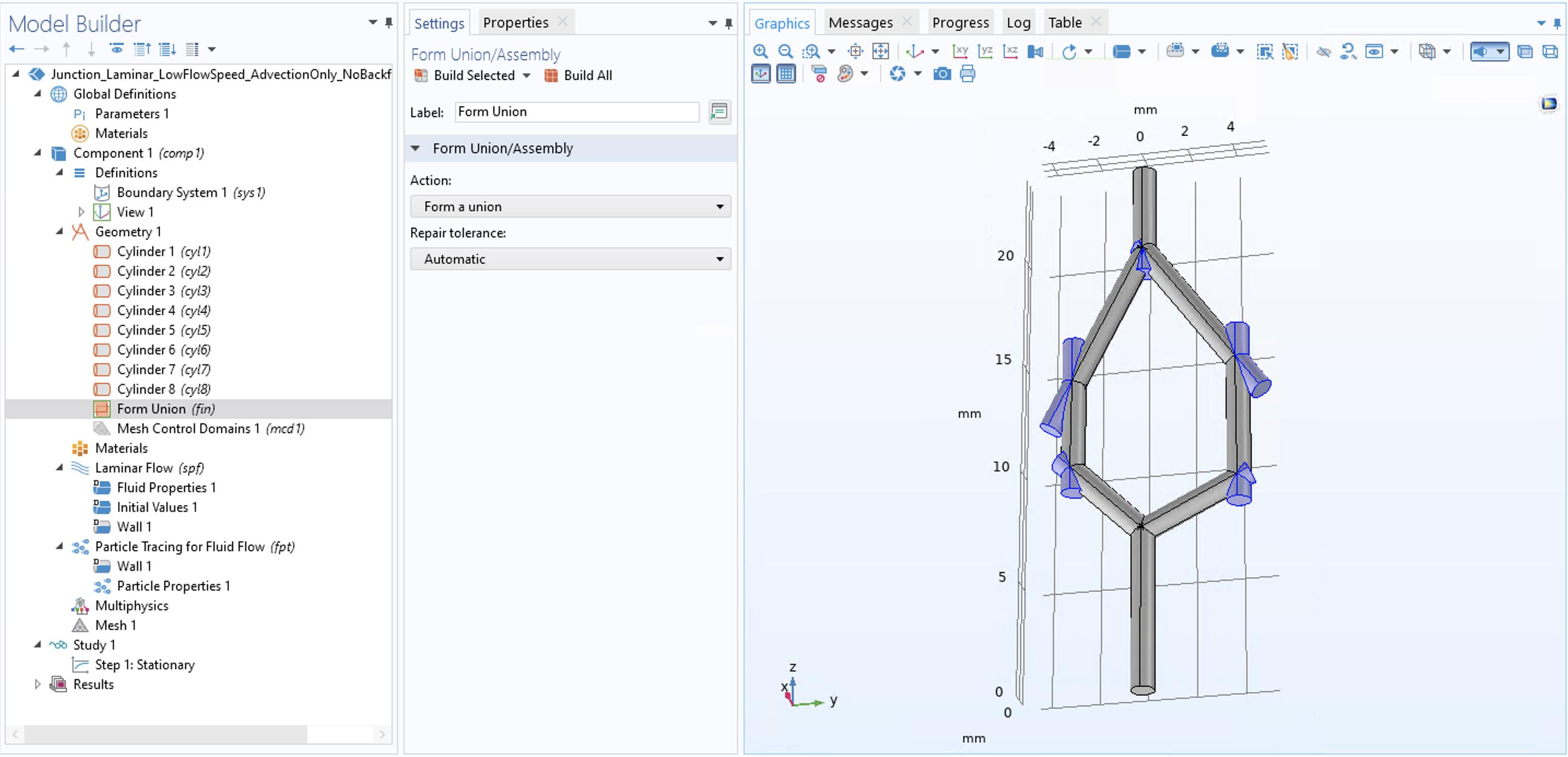

我在从COMSOL几何中删除蓝色卷时遇到了问题。我想移除它们的方式，结果管道系统没有任何洞在它。另一种说法是:我想切断“多余的管道”。

​

​

我已经尝试过COMSOL提供的所有布尔操作，但是似乎没有什么对我的问题有用。我可以使用哪个COMSOL工具来实现上面描述的几何？

Answer 1

当然，可以使用布尔操作的组合来实现这一点。但一般来说，最简单的方法是将对象统一起来，将它们按照内部边界分割，并删除多余的卷：

selection.

• Leave
• 添加“
  • ”操作。
  • 将所有对象或相关子集添加到"input Object“中--选中”保持内部边界“选项(默认值)。
  • 添加”拆分“操作并选择联合作为输入对象。
  • 添加”删除实体“，并从”几何实体level".
  • Select所有多余的卷“中选择"Object”。

  F 213

显然，原始对象都必须正确地重叠才能正常工作。
