用直接操作数编码x86-16指令

Question

我正在尝试解码指令，现在在80x86 16位机器上，我在解码指令方面没有太多问题，因为它们的源操作数没有即时值，当源操作数不再是寄存器或位置内存，而是一个即时值时，就会出现问题。下面是我要用这种方式解码的指令：

mov ax, 3

101110|11| |11|000|000| 00000011 -> 3 with sign expansion
      |       |   |  register AX
      s = 1   |  null
      w = 1   |
              the second operand is a register

相反，这是不公平的。这是正确的解码：

mov ax, 3

10111000 00000011 0000000

如果源操作数是一个即时值，那么有人能向我解释解码是如何工作的吗？

Answer 1

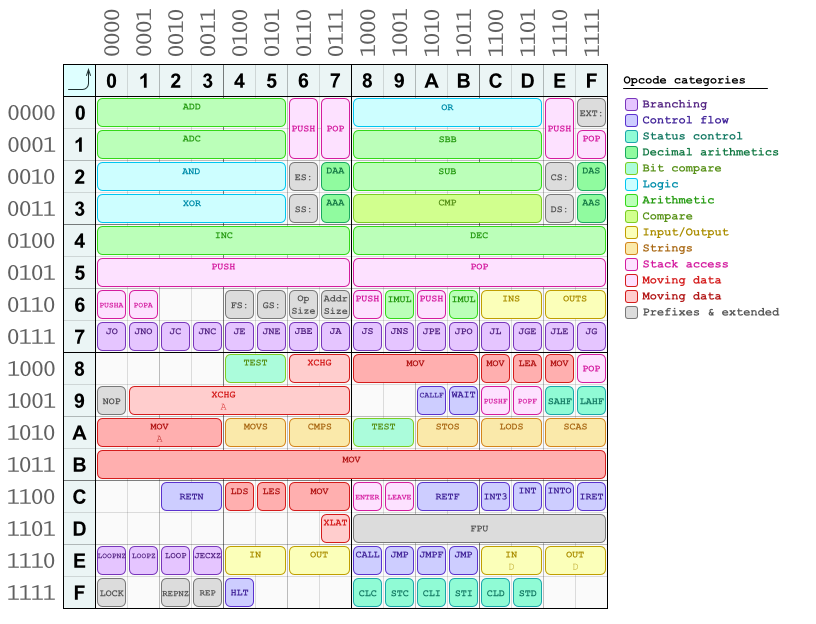

x86的解码是通过查阅表来完成的。

​

​

如果给您一个字节，您已经知道它是一个指令操作码(而不是一个指令前缀)，并且该字节将保存值B8h (10111000b)，您将在表中看到它代表mov ax, imm16。

opcode       immediate
-----------  --------------------
1011_1_000b, 00000011b, 00000000b
     ^  ^
     |  AX
     w-bit

在您的第一个片段中，您尝试剖析BBh (10111011b)操作码，但是如果您要查阅相同的表，您将看到它代表mov bx, imm16。

opcode       immediate
-----------  --------------------
1011_1_011b, 00000011b, 00000000b
     ^  ^
     |  BX
     w-bit

但是，还有第二种方法可以使用modr/m字节对mov ax, imm16指令进行编码，就像您在第一个代码段中所做的那样：

opcode      modr/m       immediate
----------  -----------  --------------------
1100011_1b, 11_000_000b, 00000011b, 00000000b
        ^   ^   ^   ^
        |   |   |   r/m is AX
        |   |   000
        |   mod=11b => r/m is register
        w-bit

此操作码没有s位，没有符号扩展名.因此，这种编码很少被关心代码大小的汇编程序使用。

对于ADD、ADC、SUB、SBB、CMP、AND、OR、XOR和TEST指令，存在着类似的一对编码。但是对于这些短形式，没有modr/m字节的形式，只适用于AX寄存器。

您可以在https://software.intel.com/content/www/us/en/develop/articles/intel-sdm.html的英特尔手册中找到您需要的所有表。
