气流example_branch_operator连接错误的使用？

Question

作为一个气流新手，我在看example_branch_operator

"""Example DAG demonstrating the usage of the BranchPythonOperator."""

import random

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.operators.python import BranchPythonOperator
from airflow.utils.dates import days_ago

args = {
    'owner': 'airflow',
}

with DAG(
    dag_id='example_branch_operator',
    default_args=args,
    start_date=days_ago(2),
    schedule_interval="@daily",
    tags=['example', 'example2'],
) as dag:

    run_this_first = DummyOperator(
        task_id='run_this_first',
    )

    options = ['branch_a', 'branch_b', 'branch_c', 'branch_d']

    branching = BranchPythonOperator(
        task_id='branching',
        python_callable=lambda: random.choice(options),
    )
    run_this_first >> branching

    join = DummyOperator(
        task_id='join',
        trigger_rule='none_failed_or_skipped',
    )

    for option in options:
        t = DummyOperator(
            task_id=option,
        )

        dummy_follow = DummyOperator(
            task_id='follow_' + option,
        )

        branching >> t >> dummy_follow >> join

看看join操作符，我希望它收集所有的分支，但是它只是在每个分支的末尾发生的另一个任务。如果执行多个分支，join将多次运行。

(是的，是的，应该是幂等的，但这不是问题的重点)

​

​

这是一个错误，一个名不详的任务，还是我遗漏了什么？

Answer 1

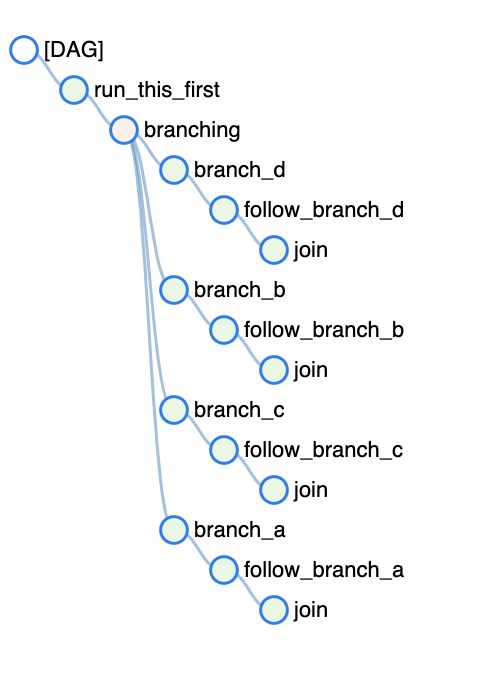

树视图显示每个DAG根节点的完整分支。聚合在单个任务上的多个分支将被多次显示，但它们只执行一次。请查看此DAG的图形视图：

​

​
