一个点文件中的多个图形和方向(rankdir) (gvpack不做我想做的事情)

Question

免责声明：我是法国人，所以我为我糟糕的英语事先感到抱歉。请友好一点，非常感谢。

所以我有多个不同方向的文件和图表(rankdir)。我必须把它们合并成一个大的相干图。

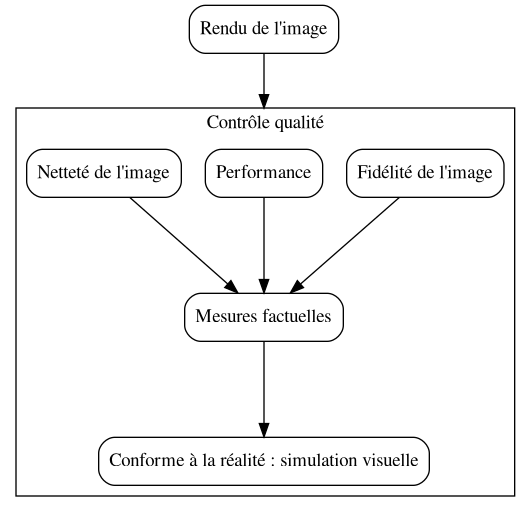

底部有一个部分具有经典的toptobottom方向：

strict digraph G {
    compound = true
    ranksep = "1 equally"
    node [shape=box, style=rounded]

    render [label="Rendu de l'image"]

    subgraph cluster_controle {
        label = "Contrôle qualité"
        {
            conformite[label="Conforme à la réalité : simulation visuelle"]
            mesure[label="Mesures factuelles"]
            fidelite[label="Fidélité de l'image"]
            perf[label="Performance"]
            nettete[label="Netteté de l'image"]

            nettete -> mesure
            fidelite -> mesure
            perf -> mesure
            mesure -> conformite
        }
    }
    render -> perf [lhead=cluster_controle]
}

​

​

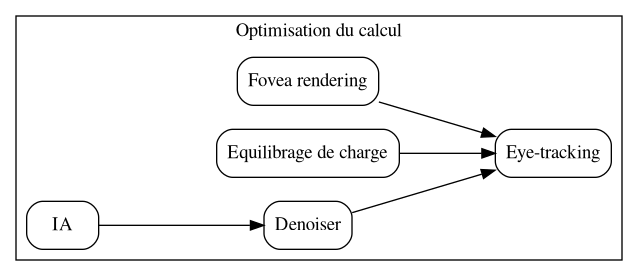

现在我还有另外两个部分，一个必须在主图的左边，另一个在右边。

左：

strict digraph O {
    compound = true
    ranksep = "1 equally"
    rankdir=LR
    node [shape=box, style=rounded]
    subgraph cluster_opti {
        label = "Optimisation du calcul"
        tracking [label="Eye-tracking"]
        {
            rank=same
            fovea [label="Fovea rendering"]
            load [label="Equilibrage de charge"]
            denoiser [label="Denoiser"]
        }
        ia_denoise [label="IA"]

        fovea -> tracking
        load -> tracking
        denoiser -> tracking
        ia_denoise -> denoiser
    }
}

​

​

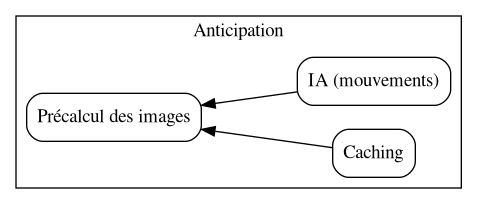

右部分：

strict digraph A {
    compound = true
    ranksep = "1 equally"
    rankdir=RL
    node [shape=box, style=rounded]
    subgraph cluster_precalcul {
        label = "Anticipation"
        precalcul [label="Précalcul des images"]
        {
            rank=same
            ia_mouv [label="IA (mouvements)"]
            caching [label="Caching"]
        }
        ia_mouv -> precalcul
        caching -> precalcul
    }
}

​

​

我试过gvpack -u，但它做不到我想做的事情。没有考虑到lef和右侧部分的方向(rankdir)。我也尝试过gvpack -g或-n，但是有以下错误：

Error: node render in graph G has no position
Error loading layout info from graph G

现在我的问题是：

是否可以像我想要的那样合并到一个文件中?如果是的话，如何使?满意？

• 如果不可能的话，我真的需要用手在Inkscape中做吗？悲伤的脸

Answer 1

尝试：

将

• -array合并为图(而不是集群或节点)

• _i按命令行上的顺序组合文件(而不是根据大小)

• 3请求图的3“列”(不是2x2网格)

gvpack -array_i3部件*dot -n2 -Tpng

如果您需要更改理由或页边距，gvpack手册页可以提供帮助。

给予：

​
