geom_raster图中的网格点伪影

Question

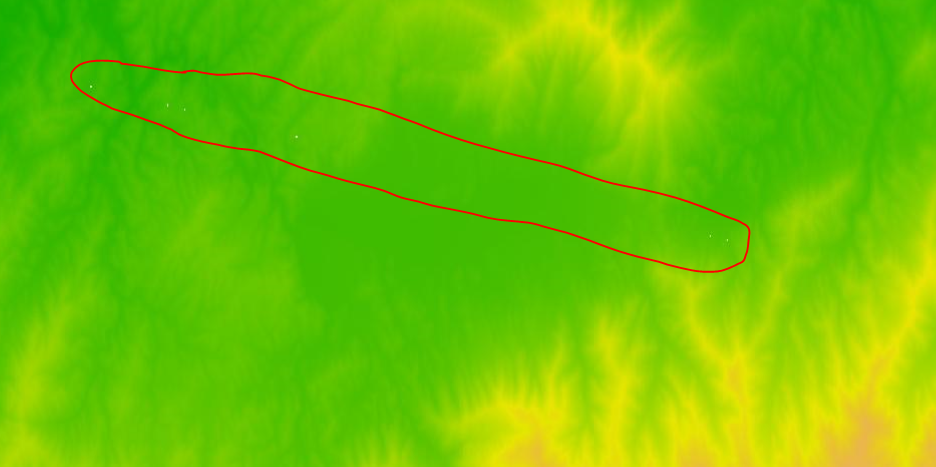

我试图制作一个高分辨率的数字高程模型(光栅)，但我的情节似乎有一些扭曲的特征。下面是一个可重复的例子：

library(elevatr)
library(raster)
library(tidyverse)
library(sp)

ext <- extent(-864434.2, -771071.7, 4019064, 4054974) %>%
  as("SpatialPolygons") %>%
  spsample(100, "regular")

crs(ext) <- "+proj=utm +zone=19 +ellps=GRS80 +datum=NAD83"

alt <- get_elev_raster(ext,
                       prj = crs(ext),
                       z = 11) %>%
  crop(ext)
names(alt) <- "alt"

ggplot() +
  geom_raster(data = as.data.frame(alt, xy = T), aes(x = x, y = y, fill = alt)) +
  scale_fill_gradientn("Elevation (m)", colors = terrain.colors(256), na.value = NA) +
  theme(legend.position = "none")
ggsave("gg_gsmnp_alt_test.jpeg", width = 8, height = 4, units = "in", dpi = 600)

​

​

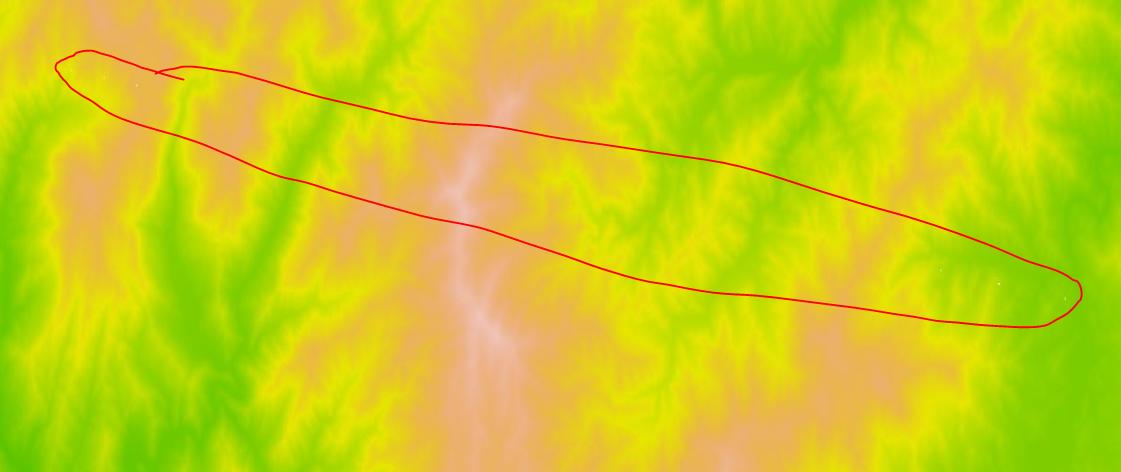

随着分辨率的提高，工件变得更加普遍(如果我将z参数设置为更高的分辨率，例如11或12，那么工件就会更加丰富)。

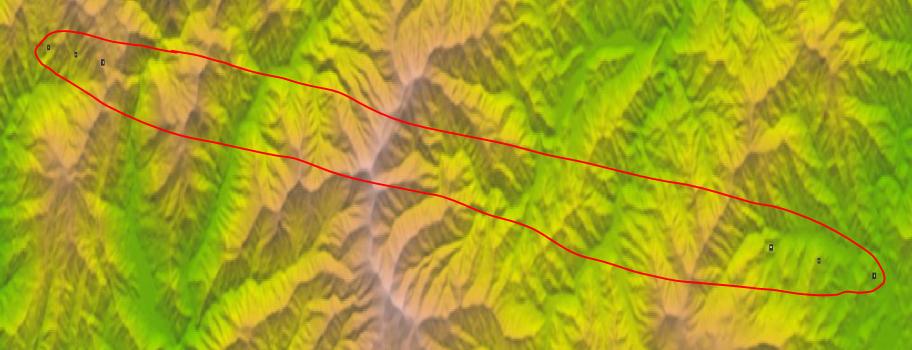

计算山荫层会加剧这些人工制品：

hs <- hillShade(terrain(alt, opt = "slope"),
                terrain(alt, opt = "aspect"))

ggplot() +
  geom_raster(data = as.data.frame(alt, xy = T), aes(x = x, y = y, fill = alt)) +
  geom_raster(data = as.data.frame(hs, xy = T), aes(x = x, y = y, alpha = 1 - layer), fill = "gray20") +
  scale_fill_gradientn("Elevation (m)", colors = terrain.colors(256), na.value = NA) +
  scale_alpha(guide = FALSE, range = c(0,1))
ggsave("gg_gsmnp_alt_hs_test.jpeg", width = 8, height = 4, units = "in", dpi = 600)

​

​

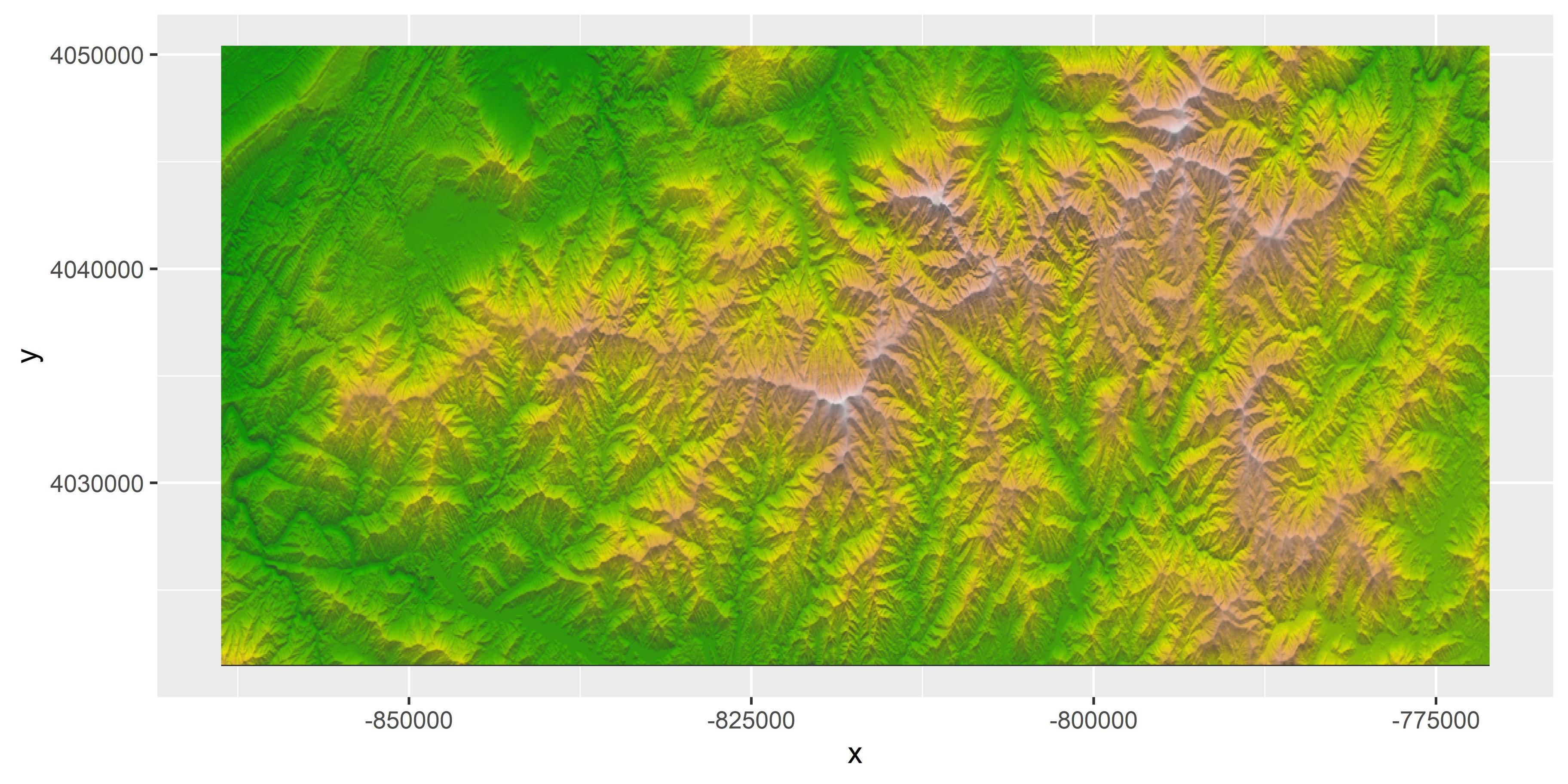

此外，如果我使用双线性插值来聚合层，那么这些伪影就会消失：

alt_agg <- alt %>%
   aggregate(fact = 2)
hs_agg <- hs %>%
  aggregate(fact = 2)

ggplot() +
  geom_raster(data = as.data.frame(alt_agg, xy = T), aes(x = x, y = y, fill = alt)) +
  geom_raster(data = as.data.frame(hs_agg, xy = T), aes(x = x, y = y, alpha = 1 - layer), fill = "gray20") +
  scale_fill_gradientn("Elevation (m)", colors = terrain.colors(256), na.value = NA) +
  scale_alpha(guide = FALSE, range = c(0,1)) +
  theme(legend.position = "none")
ggsave("gg_gsmnp_alt_hs_agg_test.jpeg", width = 8, height = 4, units = "in", dpi = 600)

​

​

虽然图形问题很小，但我很好奇这些工件是否会导致从栅格中提取数据的异常。例如，如果我在这些位置使用raster::extract提取数据，我会收到虚假的值吗？

如有任何建议或回答，将不胜感激。

最好的

-Alex。(他/他/他)

Answer 1

迟到总比没有好..。很抱歉。

造成这种情况的根本原因是，当我试图同时变换和镶嵌时，GDAL发生了扭曲。我现在使用两个步骤，马赛克，然后转换。https://github.com/jhollist/elevatr的版本已经修复了。我正在做一个CRAN版本的工作。希望这有帮助，并再次道歉。
