三盒"projectToWorld“返回超出画布的值，如何修复这个问题？(带有示例代码)

Question

最近，我发现在三个框中有一个非常方便的方法，用于在地图上放置three.js对象，即"projectToworld“。

在尝试使用该方法放置three.js对象时，我意识到方法返回的Vector3非常大，而不是在地图上。

根据三盒的文档，上面写着

projectToWorld

tb.projectToWorld(lnglat)：THREE.Vector3

为给定的lnglat计算相应的THREE.Vector3。它的逆方法是tb.unprojectFromWorld。

因此，我决定使用这种方法在三个js画布中定位我的动画对象。但是这些方法的回报是非常巨大的。

​

​

因此，正如我所预期的，这些值并没有将这三个物体放置在地图上，所有的物体都消失了，因为它们可能被放置在非常遥远的位置。

我该如何解决这个问题？

我做了一个最低限度的代码来演示这个问题，如下所示。

1. 实例化映射

var viewOrigin = [-73.8, 40.7];

var map = new mapboxgl.Map({
    container: 'map',
    style: 'mapbox://styles/jotnajoa/ckpj6g4ho3nvf18pg0r98pjes/draft',
    zoom: 12,
    center: viewOrigin,
    pitch: 60,
    antialias: true // create the gl context with MSAA antialiasing, so custom layers are antialiased
});

var modelAltitude = 0;

1. Set mapboxgl

function translateCoords(lon, lat) {

    let destination = [lon, lat];
    let finalCoord = mapboxgl.MercatorCoordinate.fromLngLat(destination, 0);

    return finalCoord
}
var modelAsMercatorCoordinate = translateCoords(viewOrigin[0], viewOrigin[1]);

var modelTransform = {
    translateX: modelAsMercatorCoordinate.x,
    translateY: modelAsMercatorCoordinate.y,
    translateZ: modelAsMercatorCoordinate.z,
    scale: modelAsMercatorCoordinate.meterInMercatorCoordinateUnits()
};

1. set变量用于mapboxgl之外的three.js呈现，因为我需要在mapboxgl生命周期钩子之外访问它.

const camera = new THREE.Camera();
const scene = new THREE.Scene();

// Setting map, canvas, renderer variable from the outside to access that from outside later

var map;
var canvas;
var renderer;
let particleGroup;
var frameCount = 0;

1. 实例化mapboxgl自定义层

function generateMap() {

    var customLayer = {
        id: '3d-model',
        type: 'custom',
        renderingMode: '3d',
        onAdd: function(map, gl) {
            map = map;
            canvas = map.getCanvas()
            renderer = new THREE.WebGLRenderer({
                canvas: map.getCanvas(),
                context: gl,
                antialias: true,
                preserveDrawingBuffer: true
            });
            renderer.autoClear = false;
        },
        render: function(gl, matrix) {
            frameCount += 0.1;
            rotate(frameCount)
            var m = new THREE.Matrix4().fromArray(matrix);

            var l = new THREE.Matrix4()
                .makeTranslation(
                    modelTransform.translateX,
                    modelTransform.translateY,
                    modelTransform.translateZ
                )
                .scale(
                    new THREE.Vector3(
                        modelTransform.scale, -modelTransform.scale,
                        modelTransform.scale
                    )
                )

            camera.projectionMatrix = m.multiply(l);
            renderer.resetState();
            renderer.render(scene, camera);
            map.triggerRepaint();

        }
    };

    map.on('style.load', function() {
        map.addLayer(customLayer, 'waterway-label');
    });

}

1. 不断绘制旋转球体

function fillingSpheres(group) {
    const meshGroup = new THREE.Group();

    const { count } = group.geometry.attributes.position
    const { array } = group.geometry.attributes.position

    for (let i = 0; i < count; i++) {

        let i3 = i * 3;
        const x = array[i3]
        const y = array[i3 + 1]
        const z = array[i3 + 2];
        const posVec = new THREE.Vector3(x, y, z);

        const circleGeo = new THREE.SphereGeometry(10, 10, 10);
        const circleMtl = new THREE.MeshBasicMaterial({ color: 'green' });
        const circleMesh = new THREE.Mesh(circleGeo, circleMtl);
        circleMesh.userData.destination = posExample[i % 10];
        circleMesh.position.set(posVec.x, posVec.y, posVec.z)
        meshGroup.add(circleMesh)
    };
    console.log(meshGroup)
    return meshGroup;

}

1. 将球移动到地图上相应的位置(这是问题发生的地方)

首先，基于当前映射设置实例化tb对象。

function setThreeBox() {

    window.tb = new Threebox(
        map,
        map.getCanvas().getContext('webgl'), {
            realSunlight: true,
            enableSelectingObjects: true, //change this to false to disable 3D objects selection
            enableTooltips: true, // change this to false to disable default tooltips on fill-extrusion and 3D models
        }
    );
    tb.altitudeStep = 1;
}

第二，通过projectToWorld获取坐标并定位它们。

function moveSphere() {

    // instantiate threebox object based on map

    setThreeBox()

    const { children } = particleGroup
    children.forEach((d) => {
        const { destination } = d.userData;
        const coordVec = tb.projectToWorld([destination.lng, destination.lat])
        console.log(coordVec)
        d.position.set(coordVec)
    })
}

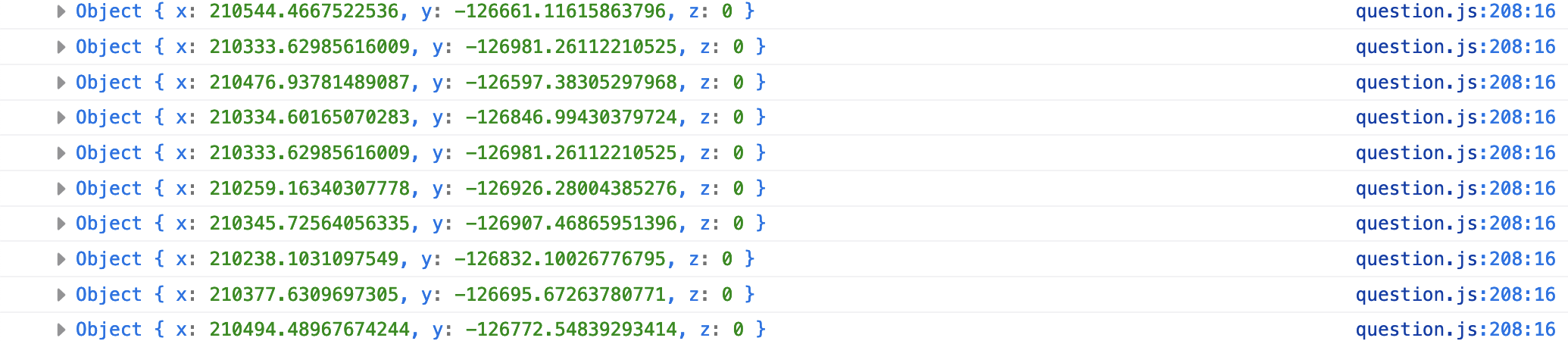

然后，所有的坐标都是x:200000，不再显示场景中的三个物体。

我做错什么了？

我不只是基于三盒，而是基于three.js，因为我不能说明three.js坐标空间中三盒的旋转圆。

正在运行的代码位于下面的链接中。

https://codepen.io/jotnajoa/pen/poeKoOW (由于某种原因，示例在刷新代码之后运行，打开后不会立即启动)

如果能有一个对三盒了如指掌的人能帮我做这件事，我将不胜感激。如果我可以直接访问只在三盒环境中的场景()对象，那么解决这个问题就更容易了。如果它是可访问的，我可以很容易地使基于帧的动画在三个框。(也许我错了)

单击按钮时会触发放置。

Answer 1

奇怪的是，没有人能回答这个问题。所以我终于想出了自己的办法。

解决方案在下面的链接中。

主要原因是mapbox绘制的东西不是基于它的矢量配置。它通过矩阵来呈现事物，如下所示。

变量m=新的THREE.Matrix4().makeTranslation(modelTransform.translateX，().fromArray(矩阵)；var l=新的modelTransform.translateY，modelTransform.translateZ) .scale( THREE.Vector3(modelTransform.scale，-modelTransform.scale，modelTransform.scale))

            sphere.position.y = 0.2;

            camera.projectionMatrix.elements = matrix;
            camera.projectionMatrix = m.multiply(l);
            renderer.state.reset();
            renderer.render(scene, camera);

https://codepen.io/jotnajoa/pen/BaWGBoL?editors=1010
