GNU电台+ HackRF: RuntimeError:第一次检查失败:0< fa <= sampling_freq /2

Question

我刚刚开始使用GNU无线电，我必须说我是个新手，但我有一些射频相关的东西的背景。事情是这样的:我录制了一个文件，现在我想通过我的HackRF和GNU电台重复该文件。

​

​

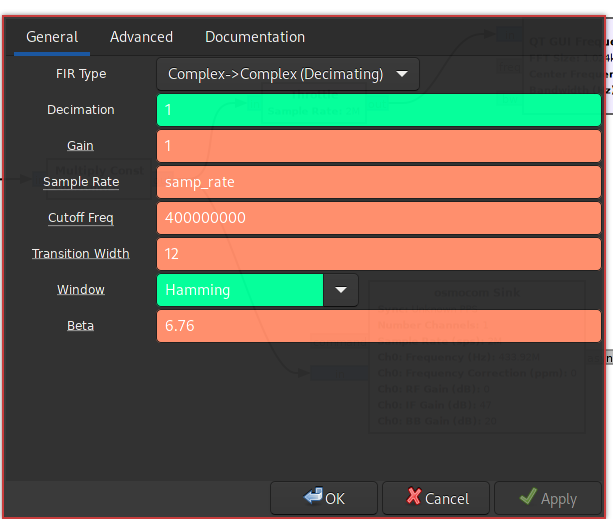

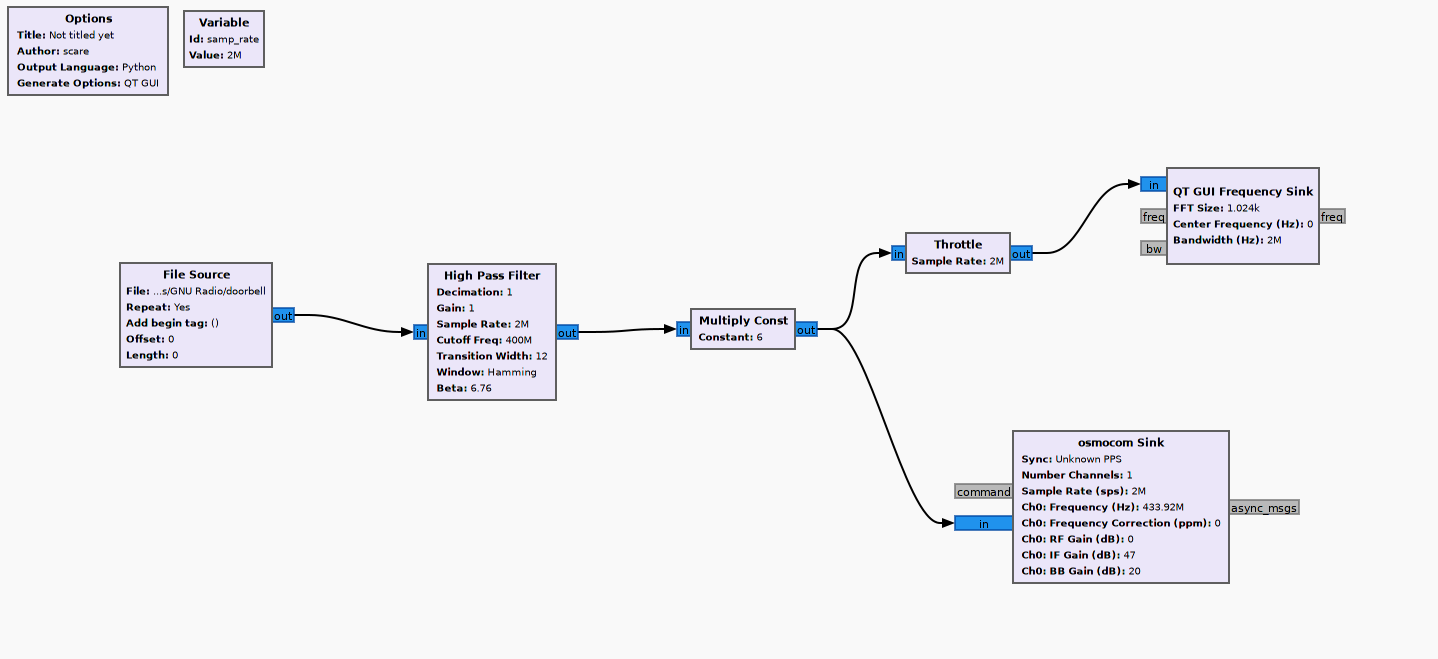

这是过滤器的确切设置：

​

--您看到的设置是临时的(由于无法工作，我开始使用随机值进行测试)。，这是我得到的错误：

Executing: /usr/bin/python3 -u /home/scare/LAB/RadioFrequencies/GNU Radio/reply_433.py

gr-osmosdr 0.2.0.0 (0.2.0) gnuradio 3.8.2.0
built-in sink types: uhd hackrf bladerf soapy redpitaya file
[INFO] [UHD] linux; GNU C++ version 11.1.0; Boost_107600; UHD_4.0.0.0-0-unknown
Using HackRF One with firmware 2017.02.1
Traceback (most recent call last):
  File "/home/scare/LAB/RadioFrequencies/GNU Radio/reply_433.py", line 211, in <module>
    main()
  File "/home/scare/LAB/RadioFrequencies/GNU Radio/reply_433.py", line 187, in main
    tb = top_block_cls()
  File "/home/scare/LAB/RadioFrequencies/GNU Radio/reply_433.py", line 137, in __init__
    firdes.high_pass(
  File "/usr/lib/python3.9/site-packages/gnuradio/filter/filter_swig.py", line 124, in high_pass
    return _filter_swig.firdes_high_pass(*args, **kwargs)
RuntimeError: firdes check failed: 0 < fa <= sampling_freq / 2

Done (return code 1)

显然，有趣的部分是RuntimeError: firdes检查失败:0< fa <= sampling_freq / 2

不幸的是，我不明白“fa”代表什么。

有什么想法吗？

干杯

Answer 1

我刚解决完同样的错误。该错误是由于过滤器的关闭和转换参数设置不正确(在我的例子中太大)造成的。GNU电台对每个块的变量'samp_rate‘的处理方式不同，过滤器似乎解释了它是将过滤器放在中心的一个点(这就是我对它的看法，所以不要引用我的话)。

我还查看了源代码，在“fa”上找不到任何有用的东西。

因此，尝试调整您的截止值，使其低于samp_rate，并使您的过渡宽度达到250 e3。我使用GUI滑块来设置我喜欢的过滤器，并且我将在最终版本中使这些过滤器永久化。

此处设置的屏幕盖 两个滑块的滑块设置

麦克奥斯曼的“特别提款权与HackRF一，第10课-过滤器帮助”我在这里。也只是一个伟大的SDR系列的GNU收音机，如果你还没有看到他们。(只需确保使用QT )。

希望这能帮上忙。我对GNU很陌生，很抱歉，如果解释有点不成熟的话。

Answer 2

fa是抛出错误消息的函数中的cutoff_frequency。截止频率必须大于0且不超过Nyquist极限。在sanity_check_xxx上的GNU无线电存储库中，在gr_filter/lib/firdes.cc的第750行周围有一些名为GitHub的函数(xxx是一个截止或2，即带通，也可以选择c表示复杂)。

在这个问题上，samp_rate至少需要800 the才能支持400 the的高通截止。据我所知，在这些滤波器功能中，采样率的使用方式与GNU无线电中的任何其他地方相同。

我遇到了同样的错误信息，因为我使用'firdes.band_passinstead offirdes.complex_band_pass`和低截止是负的，这应该是复杂的带通滤波器。
