Autodesk Forge Viewer:将碎片材料连接到Revit模型数据

Question

编辑: TLDR目前无法知道片段级的材料名称。

我想从节点的片段中读取材料，并根据使用Revit材料名称作为键的映射更改它们的材料。

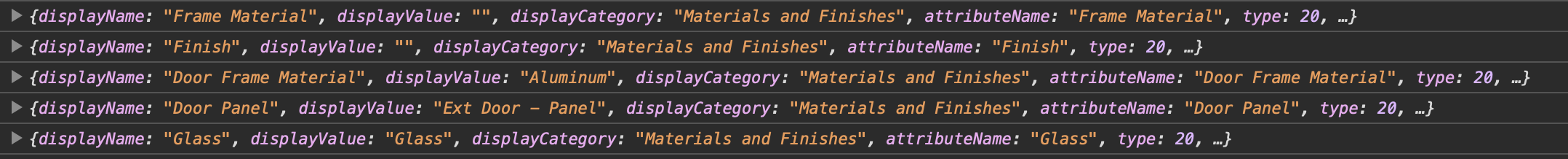

我从模型中的一个节点(通过Viewer3D检索)获得了以下“材料和完成”属性：

​

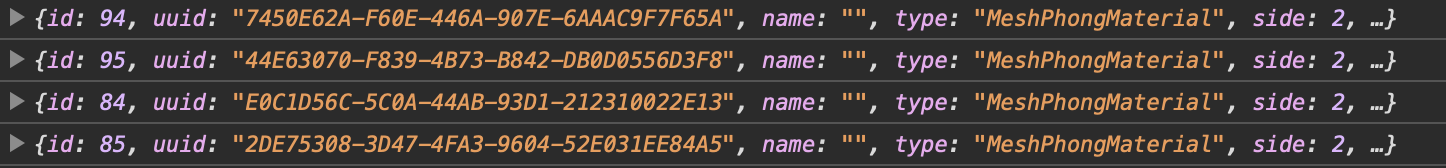

我从这个节点的碎片中得到了以下三种材料：

​

是否有一种方法来设置这三种材料的名称来匹配模型数据(或者完全使用它们)？

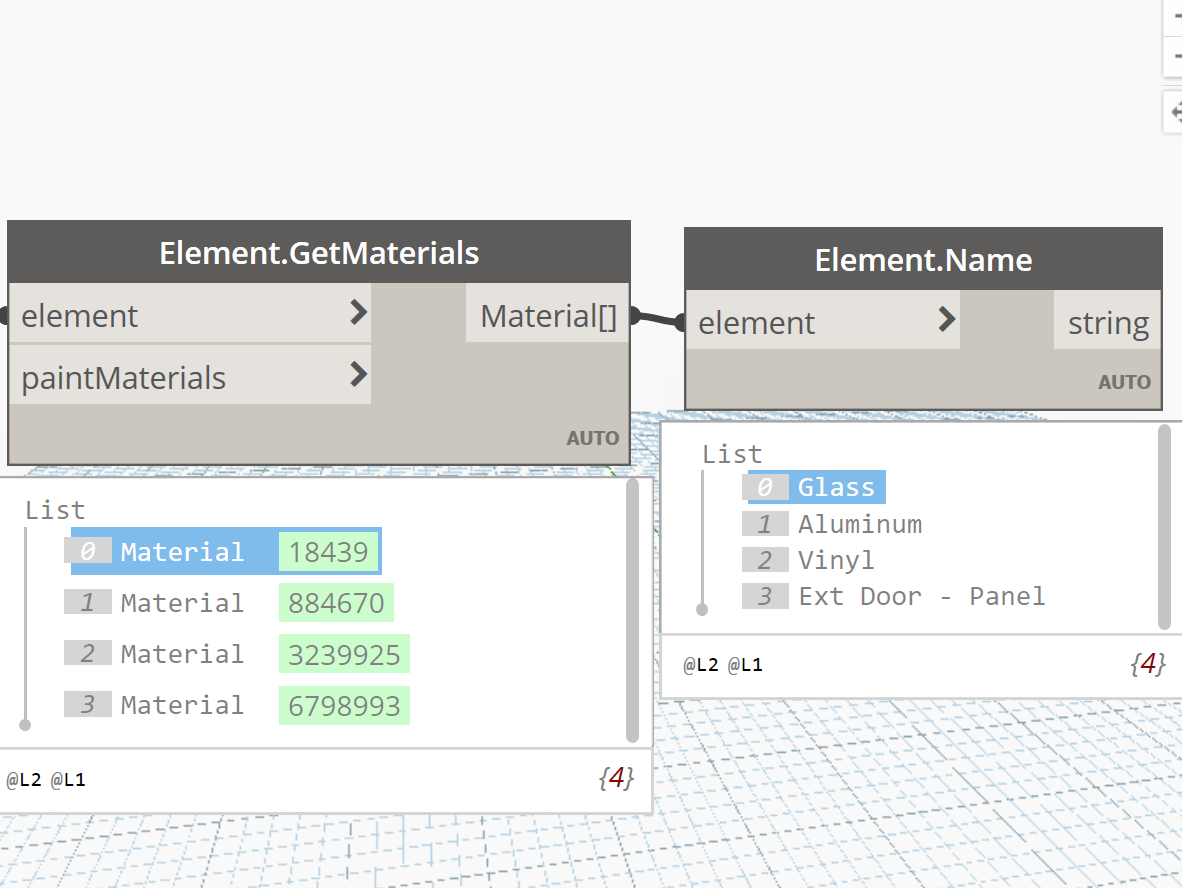

理想情况下，我将能够将这三种材料与从此节点提取的以下材料匹配起来：

​

Answer 1

SVF文件格式(由Model派生服务生成，由Forge Viewer加载)不幸地不保留材料名称。这些片段只是根据清单中的索引与特定的材料相关联。

“资料和完成”数据基本上只是一个特定于原始文件的属性(在本例中是Revit模型)，它可能无法以其他文件格式提供。

编辑:我试着查看Materials.json.gz文件，不幸的是，其中没有包含名称：

{
    "name": "LMVTK Simple Materials",
    "version":  "1.0",
    "scene":    {
        "SceneUnit":    8215,
        "YIsUp":    0
    },
    "materials":    {
        "0":    {
            "version":  2,
            "userassets":   ["0"],
            "materials":    {
                "0":    {
                    "tag":  "",
                    "proteinType":  "",
                    "definition":   "SimplePhong",
                    "properties":   {
                        "integers": {
                            "mode": 4
                        },
                        "booleans": {
                            "color_by_object":  false,
                            "generic_is_metal": false,
                            "generic_backface_cull":    true
                        },
                        "scalars":  {
                            "generic_transparency": {
                                "units":    "",
                                "values":   [0]
                            }
                        },
                        "colors":   {
                            "generic_diffuse":  {
                                "values":   [{
                                        "r":    0,
                                        "g":    1,
                                        "b":    0,
                                        "a":    1
                                    }]
                            }
                        }
                    },
                    "transparent":  false,
                    "textures": {
                }
                }
            }
        },
        "1":    {
            "version":  2,
            "userassets":   ["0"],
            "materials":    {
                "0":    {
                    "tag":  "",
                    "proteinType":  "",
                    "definition":   "SimplePhong",
                    "properties":   {
                        "integers": {
                            "mode": 4
                        },
                        "booleans": {
                            "color_by_object":  false,
                            "generic_is_metal": false,
                            "generic_backface_cull":    true
                        },
                        "scalars":  {
                            "generic_transparency": {
                                "units":    "",
                                "values":   [0]
                            }
                        },
                        "colors":   {
                            "generic_diffuse":  {
                                "values":   [{
                                        "r":    0.400000,
                                        "g":    0.400000,
                                        "b":    0.400000,
                                        "a":    1
                                    }]
                            }
                        }
                    },
                    "transparent":  false,
                    "textures": {
                }
                }
            }
        }
...
}
