如何简化网络图？

Question

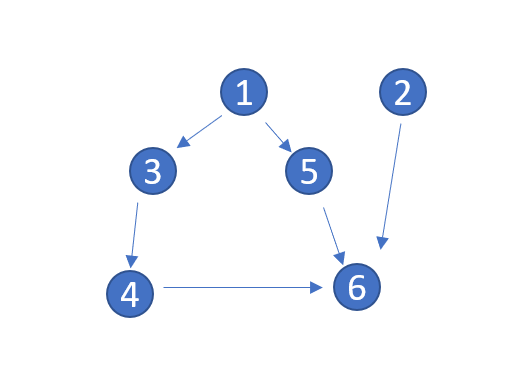

我希望“简化”一个NetworkX有向图在选定的集合节点上。例如，我有这个起始有向图

​

​

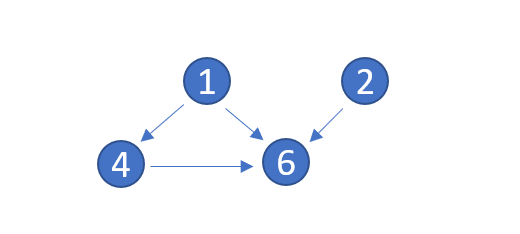

我希望看到仅节点1、2、4和6的子图中的关系，即如下：

​

基本上，我只想显示所选节点上的“结果依赖关系”。

到目前为止，我已经尝试了下面的子图方法。

创建原始图：

G = nx.DiGraph()
G.add_edges_from([(1,3),(3,4),(1,5),(5,6),(2,6),(4,6)])

..and然后创建一个子图

chosen_nodes = [1,2,4,6]
SG = G.subgraph(chosen_nodes)

但是，生成的子图在2-6和4-6关系之外的边上不保留任何依赖关系。

print(list(SG.edges))
>> [(4, 6), (2, 6)]

Answer 1

我认为一个清晰的方法就是生成一个传递闭包的子图。

from networkx.algorithms.dag import transitive_closure

def dependency_graph(G, nodes):
    return transitive_closure(G).subgraph(nodes)

print(dependency_graph(G, [1, 2, 4, 6]).edges)
>> [(1, 4), (1, 6), (4, 6), (2, 6)]
