如何消除图形中相交曲线上的小故障？

Question

这是一个同样多的问题，因为这是一封感谢信，感谢他，他帮助我创造了我想要的数字，在侏儒图。

我试着获得他们曾分享过几次的一个情节的最好看的图像。

这是我的剧本

reset session
set output 'Wavy_curve.svg'

samps = 2500
set samples samps, samps
set isosamples samps, samps

f(x,y) = sin(1.3*x)*cos(0.9*y)+cos(.8*x)*sin(1.9*y)+cos(y*.2*x)
set table $Data01
    splot f(x,y)
unset table

g(x,y) = y
set table $Data02
    splot g(x,y)
unset table

h(x,y) = 0.5*x
set table $Data03
    splot h(x,y)
unset table

Zmin = -3
Zmax= 3

set xrange[-5:5]
set yrange[-5:5]
set zrange[Zmin:Zmax]
set hidden3d
set angle degree

Frac(z) = (z-Zmin)/(Zmax-Zmin)
# MyPalette01
Red01(z) = 65536 * ( Frac(z) > 0.75 ? 255 : int(255*abs(2*Frac(z)-0.5)))
Green01(z) = int(255*sin(180*Frac(z)))*256
Blue01(z) = int(255*cos(90*Frac(z)))
MyPalette01(z) =  Red01(z) + Green01(z) + Blue01(z)

# MyPalette02
Red02(z)   = 65536 * int(255*Frac(z))
Green02(z) = 256 * (Frac(z) > 0.333 ? 255 : int(255*Frac(z)*3))
Blue02(z)  = (Frac(z) > 0.5 ? 255 : int(255*Frac(z)*2))
MyPalette02(z) =  Red02(z) + Green02(z) + Blue02(z)

# MyPalette03
Red03(z)   = 65536 * (Frac(z) > 0.5 ? 255 : int(255*Frac(z)*2))
Green03(z) = 256 * (Frac(z) > 0.333 ? 255 : int(255*Frac(z)*3))
Blue03(z)  = int(255*Frac(z))
MyPalette03(z) =  Red03(z) + Green03(z) + Blue03(z)

set pm3d
set pm3d depthorder
set pm3d lighting primary 0.5 specular 0.2
set pm3d ftriangles
set style fill transparent solid 0.8 noborder

unset colorbox

set view 44,316
splot $Data01 u 1:2:3:(MyPalette01($3)) w l lc rgb var notitle, \
      $Data02 u 1:2:3:(MyPalette02($3)) w l lc rgb var notitle, \
      $Data03 u 1:2:3:(MyPalette03($3)) w l lc rgb var notitle
### end of code

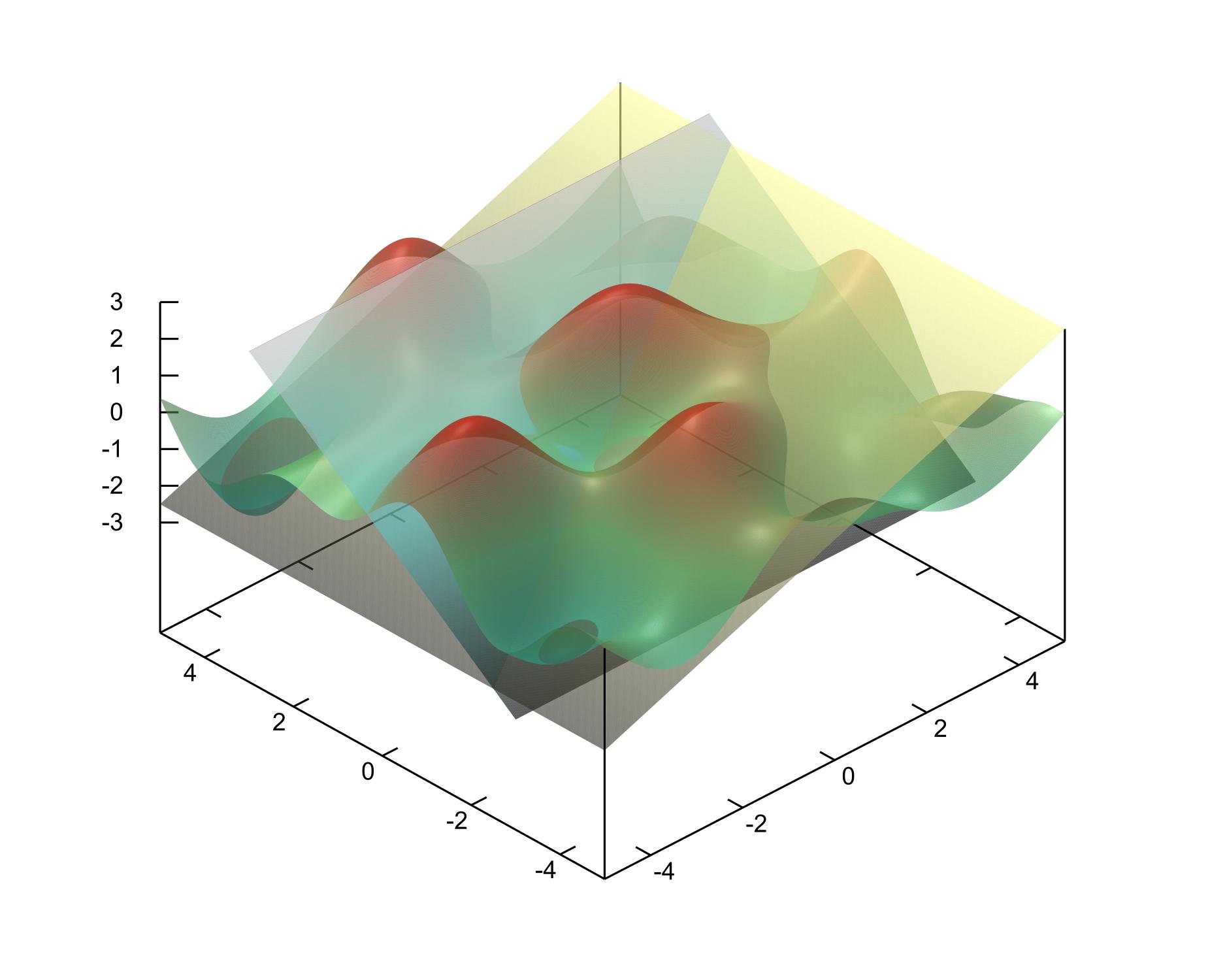

和结果

​

​

我可怜的笔记本电脑花了16个小时才呈现出来，但我对结果很满意。我好像有几个小毛病。这种情况通常发生在这些半透明的情节中。左下角有一个较暗的圆圈。几乎看不出来，只是背景比较暗。我想我还需要更多的样本，但过了一段时间，它会变得异常缓慢。我只用了2500来得到尖锐的交叉口，1000是足够好的一个单一的表面。当我使用0.2作为透明度时，我还得到了看起来像是缺失的纹理，通过将它增加到0.8，它得到了解决。

我使用svg终端作为qt终端，为这些情节提供丑陋的线条，这需要增加透明度，但最终仍然是云纹图案。wxt在没有行的情况下处理得更好，但是它不能提供完全的透明度，它似乎只能显示一个交点。有什么方法可以降低计算成本来获得这样的结果吗？

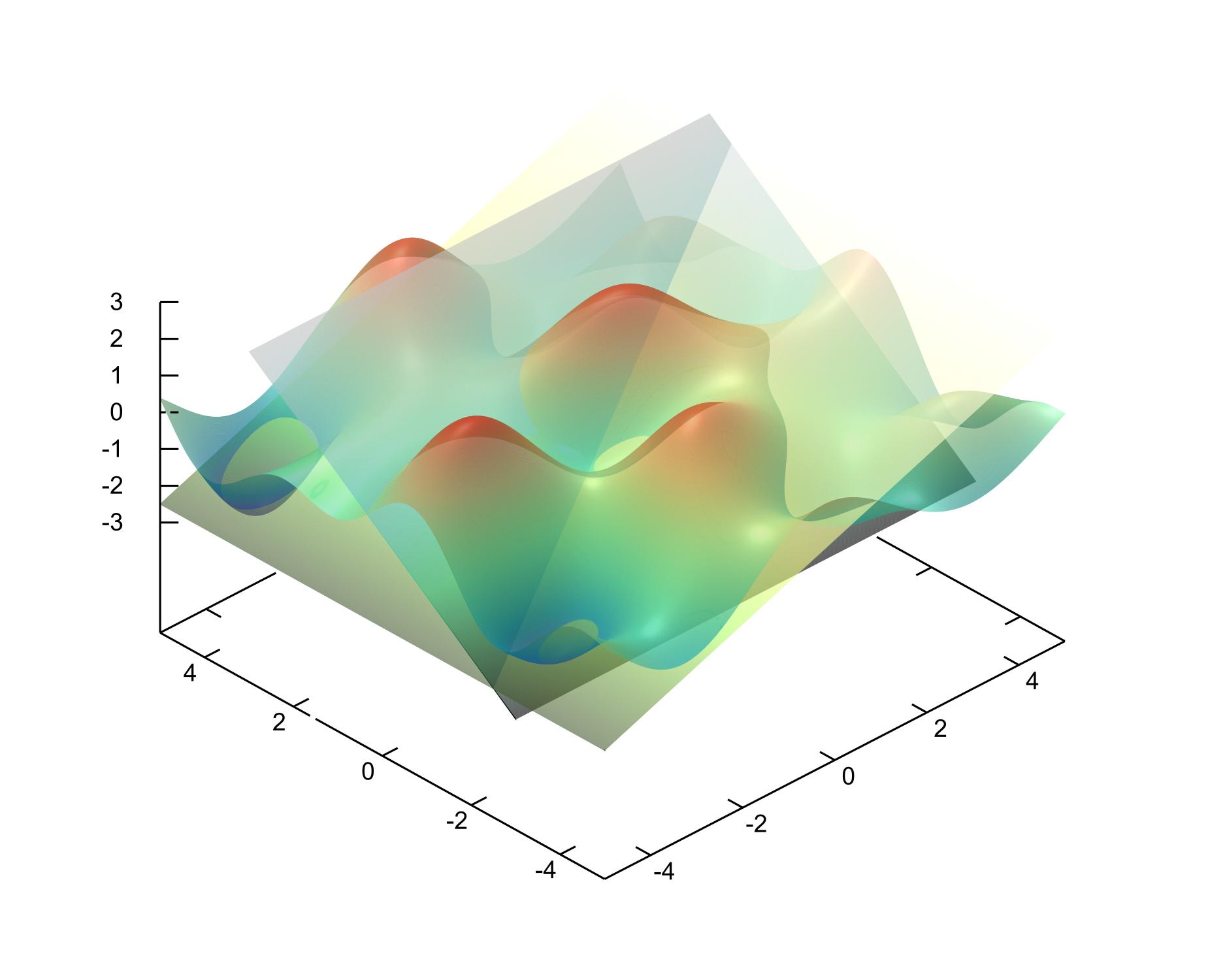

编辑:在伊森的回答下，我用svg终端在30秒内得到了这个结果。新的问题是Inkscape真的很难打开文件，该文件最终是300 it，以便将其导出为png，而png只有1.4MB。是否有另一个终端能提供像svg这样好的结果，但它可以直接输出为png？svg终端能直接输出为png吗？我将尝试在不打开inkscape gui的情况下从命令行进行文件转换，但考虑到文件大小很大，它仍然不理想。

​

Answer 1

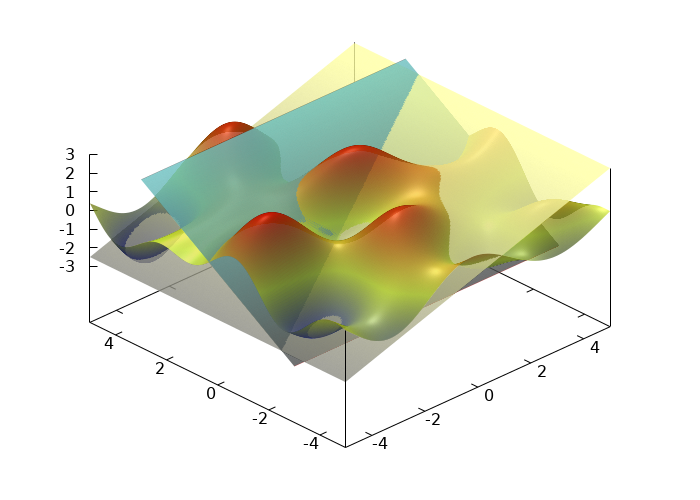

我不知道你对你的阴谋有什么限制或要求，但我怀疑你正在使它变得比必要的更难获得一个顺利的结果。

这里是一个平滑的版本，大约相同的情节，在我的不是特别强大的桌面上执行不到2秒。我已经将三个不同的调色板区域堆叠到一个调色板中，这样script命令就可以直接使用调色板，而不是像示例脚本那样将它分割成离散的示例。

通过直接使用调色板，您还可以通过添加set pm3d interpolation N,N来增加平滑度，尽管我认为这里不需要它。

如果这种方法不能解决某些需求，可以随意修改这个问题。

set term pngcairo size 700,500
set output 'Waves.png'

samps = 250

set samples samps, samps
set isosamples samps, samps

f(x,y) = sin(1.3*x)*cos(0.9*y)+cos(.8*x)*sin(1.9*y)+cos(y*.2*x)
g(x,y) = y
h(x,y) = 0.5*x

Zmin = -3
Zmax= 3

set xrange[-5:5]
set yrange[-5:5]
set zrange[Zmin:Zmax]

set pm3d depthorder
set pm3d lighting primary 0.5 specular 0.2

set style fill transparent solid 0.8 noborder

unset colorbox
unset key

set view 44,316

set palette defined (-3 "0x0000df", 0 "0xddff40", 3 "0xdf0000", \
                      3 "gray40", 9 "0x8fffff", \
                      9 "gray40", 15 "0xffff8f")
set cbrange [-3:15]

splot '++' u 1:2:(f(x,y)) with pm3d, \
      '++' u 1:2:(g(x,y)):(6+g(x,y)) with pm3d, \
      '++' u 1:2:(h(x,y)):(12+h(x,y)) with pm3d

​

​
