蓝牙广告数据

Question

我试着理解蓝牙的基本原理。我很少有疑问的扫描和广告的经典和低能量蓝牙。

1. 是EIR数据(经典的蓝牙扩展查询响应)和AD数据(蓝牙低能扫描响应)从GAP文件中读取。GAP配置文件中的数据存储在哪里？它是在主机还是控制器上？
2. 对于经典的和不同的LE，是否有不同的间隙轮廓？
3. 当我们使用hcitool cmd启用广告(低能量)或启用可发现模式(经典蓝牙)时，控制器如何获取所有广告信息(扫描响应/扩展查询响应)？它储存在控制器上吗？
4. 如蓝牙规范4.2所述，7.8.8 LE Set扫描响应数据命令可用于为扫描数据包提供数据。这和GAP不同吗？
5. 在连接形成之前，关贸总协定是否正在运行？如果没有，那么在连接之前，GAP配置文件(用于广告)是如何相关的？
6. 来自EIR数据和AD数据的相同字段(例如设备名称)是否不同？

Answer 1

1. 是的，EIR和AD元素都是由GAP配置文件定义的。这是在主机中管理的。
2. 不，同样的间隙轮廓适用于经典和BLE。然而，一个设备可以支持一个或两个。我的意思是，如果你有一个经典的设备，那么资格将是针对经典的间隙配置文件，而如果你有和只的设备，那么资格将是针对的唯一的差距配置文件。换句话说，就蓝牙技术而言，这两个GAP配置文件似乎是分开的，但在设备本身上，它是一个GAP配置文件。

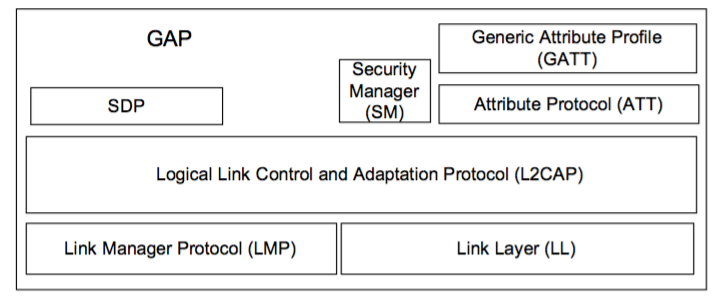

3. 理论上，与间隙相关的信息是在主机层上管理的，然后将这些信息传递给/来自底层(参见下面的蓝牙核心规范中的图)。然后控制器以蓝牙规范为EIR/AD数据指定的数据包格式接收信息并将其发送出去。

​

​

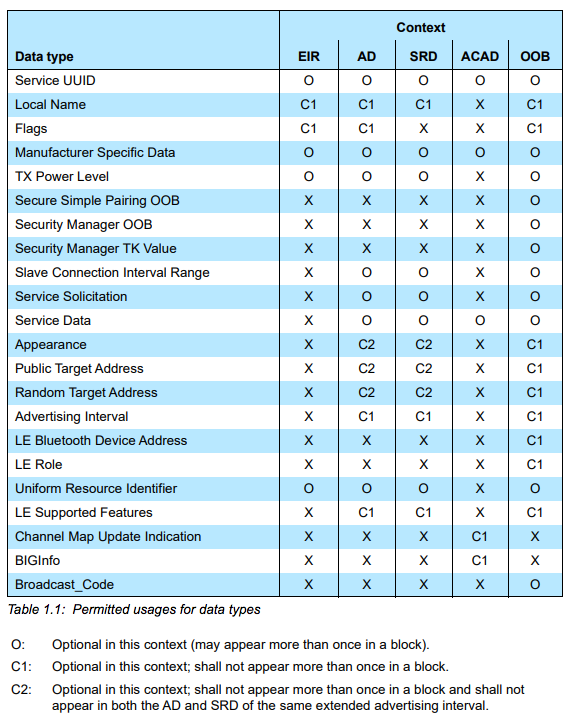

1. 这取决于你所说的差距是什么意思？为了避免混淆，GAP可以是你的GATT表中的一项服务，但这与GAP简介不完全相同。关贸总协定表中的GAP服务是GAP概要的一个子集，因为它包含一些关于GAP概要的信息，但不是1:1的直接反映。扫描响应数据本身由GAP配置文件定义，但它通常不包含在GAP服务中。下面是扫描响应数据(SRD)的所有强制/可选字段的列表。您可以在对核心规范的补充中找到这个和更多的信息。

​

​

1. 是的，关贸总协定服务器(也称为关贸总协定表)应该在建立连接之前形成。然而，关贸总协定表可以在已经建立连接时更新。同样，在这种情况下，我相信您所指的是GAP服务，它与GAP配置文件略有不同。
2. 否，EIR/AD数据中相同的字段应该具有相同的值。这反映在核心蓝牙规范v5.3第3卷C部分3.2.2.1.1部分对设备名称的描述中：-

BR/EDR/LE设备类型应具有单个蓝牙设备名称，无论用于执行名称发现过程的物理信道如何，该名称都应是相同的。

如果您还没有这样做，我强烈建议您阅读蓝牙核心规范v5.3，第3卷，C部分(第1230页)--通用访问配置文件，因为它将回答所有这些问题等等。

以下是一些额外的有用资源：

• 蓝牙核心规范
• 配置文件和服务的区别是什么？
• 布尔配置文件、服务和特性
• ESP32蓝牙架构
• BLE上的广告格式
• BLE间隙简介
• 蓝牙扫描响应
