OCL -对Papyrus中UML约束和完整OCL文件的质疑

Question

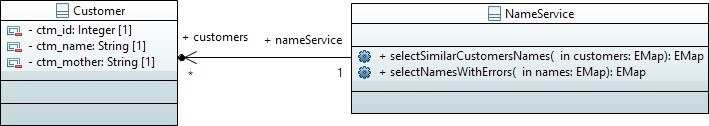

我希望在UML类图和完整OCL文件中评估约束。我搜索了一下，但是我只找到了方法在同一个类中的例子。下面是一个UML图类的示例，我有以下问题：

​

​

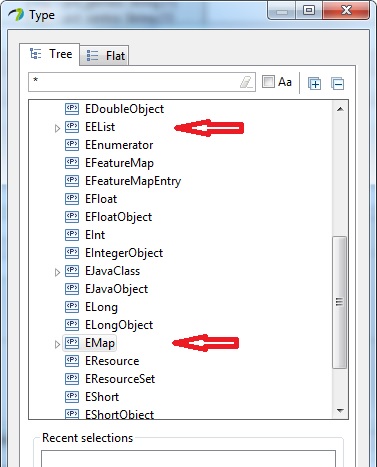

1. 使用Papyrus，如何在图表中设置集合类型(包、集等)，因为它们在输入和返回参数类型选择窗口中不可用？只适用于Ecore (EEList，EMap)

​

​

1. 如何定义上下文和操作(参数/参数)，因为它们都在其他类中，根据上面的类图?

1. 如何在OCL完整文件中的两个类之间导航?

1. 是否允许使用命令: def、let、if-
2. 等?

提前谢谢。

Answer 1

UML不支持集合或地图。相反，它具有多重性和合格的联系。对于通常的常见情况，只要指定一个无限的上限和唯一的有序极性，就足以配置OCL包/OrderedSet/Sequence/Set/Set的UML多样性。

UML支持模板，但OMG OCL不支持，尽管OMG OCL与UML是一致的。相反，OMG有神奇的"T“和"T1”类型，它们看起来非常像模板参数，而没有定义为模板参数。基于数据轴的Eclipse是针对许多OMG问题的原型解决方案，它实现模板，因此允许UML用户从Eclipse标准库定义一个DataType属性，其类型模板是相关的集合/映射类型。

对于平面集合，使用库类型只是另一种方法。对于嵌套集合，UML不支持这种集合，使用DataType来定义所有或所有级别的嵌套是唯一的选择。

(纸莎草使用基于数据透视的Eclipse。)

完整的OCL应该正常工作；UML的多样性被转换为/解释为OCL集合类型。在基于数据透视的Eclipse中，有一个遗留语法，它使用()引用例如Set(MyClass)，但是使用一个新的/熟悉的<>来声明(例如MyAggregate<E> )。
