在热图上缩放geom_point大小以正确地适应R？

Question

基本上，我有一个包含一些要点的热图。我想要做的是用一种合理的方式，对不同尺寸的热图自动增加点的大小。例如，如果我有一个如下所示的热图：

library(reshape)
library(ggplot2)
library(ggnewscale)

# Create matrix
set.seed(1701)
a <- sample(1:10,100, replace=TRUE)
s <- matrix(a, nrow = 5, ncol=5)
s[upper.tri(s)] = t(s)[upper.tri(s)]
rownames(s) <- colnames(s) <- paste0("x", 1:5)
diag(s) <- 0
sDf <- melt(s)

# create diagonal values
diagDf <- data.frame(
  var1 = c(paste0("x", 1:5)),
  var2 = c(paste0("x", 1:5)),
  val = c(2,5,3,1,5)
)

# make plot
ggplot(sDf, aes(X1,X2)) +
  geom_tile(aes(fill = value)) +
  scale_fill_gradientn(colors = rev(colorspace::sequential_hcl(palette = "Blues 3", n = 100))) +
  new_scale_fill() +
  geom_point(data = diagDf, aes(var1, var2, col = val), size = 20) +
  theme(aspect.ratio = 1)

​

​

因此，在上面的图像中，对角线包含geom_points，其大小手动设置为size = 20.这适用于这个示例，但问题是:如果热图尺寸更改为20x20，那么硬编码为等于20的大小由于重叠(点太大等)而无法工作。

所以我想要做的是想出一种方法，自动调整点的大小，有效地填充正方形，不重叠，太大或太小。

关于我该怎么做有什么建议吗？

Answer 1

我会这样做：

library(reshape)
library(ggplot2)
library(ggnewscale)

n <- 5
# Create matrix
set.seed(1701)
a <- sample(1:10,100, replace=TRUE)
s <- matrix(a, nrow = n, ncol=n)
s[upper.tri(s)] = t(s)[upper.tri(s)]
rownames(s) <- colnames(s) <- paste0("x", 1:n)
diag(s) <- 0
sDf <- melt(s)

# create diagonal values
diagDf <- data.frame(
  var1 = c(paste0("x", 1:n)),
  var2 = c(paste0("x", 1:n)),
  val = sample(1:5,n,replace = T)
)

# make plot
ggplot(sDf, aes(X1,X2)) +
  geom_tile(aes(fill = value)) +
  scale_fill_gradientn(colors = rev(colorspace::sequential_hcl(palette = "Blues 3", n = 100))) +
  new_scale_fill() +
  geom_point(data = diagDf, aes(var1, var2, col = val), size = 1/sqrt(nrow(sDf))*80) +
  theme(aspect.ratio = 1)

这里，点的大小取决于矩阵的维数。

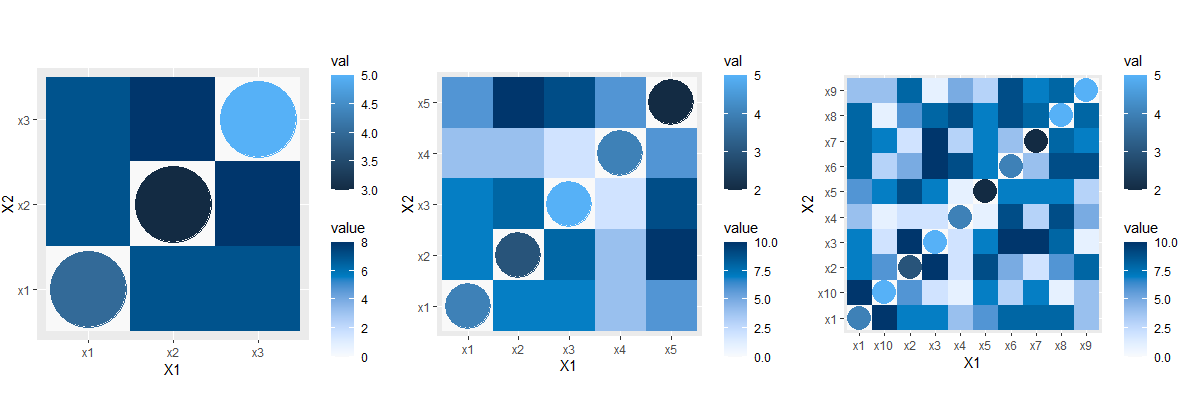

具有3x3、5x5和10x10矩阵的输出示例

​

​
