get_points中的渐近plot_implicit

Question

我一直试图用等高线图来求解一个隐式方程，但我意识到它考虑到了我的方程的奇异性，所以我得到了错误的图。正因为如此，我尝试了sympy.plot_implicit。幸运的是，它工作正常，但我还没有找到在sympy.plot_implicit生成的图形上设置标签的适当方法。为此目的，我需要获得sympy.plot_implicit用于生成其图形的点，并将它们用于matplotlib。这样，我得到了我的隐式方程的正确解，并且我可以很容易地为解的图设置标签。此时，当我试图从sympy.plot_implicit获得观点时，我面临着许多问题，我的意思是，当我只使用sympy.plot时，没有任何问题，但是当我使用sympy.plot_implicit时，问题就出现了。

我已经附上密码了，谢谢。最好的

import matplotlib.pyplot as plt
import sympy as sp
from sympy.abc import x,y,z

def z(x, y):
    return x - y

line = sp.plot(x**2,(x,-1,0), show=False)

#line = sp.plot_implicit(z(x, y), (x, 0, 1), (y, 0, 1), show=False)

x, y = line[0].get_points()

plt.plot(x, y)

plt.show()

Answer 1

您可以使用来自move_sympyplot_to_axes的Display two Sympy plots as two Matplotlib subplots函数，如其注释中所解释的那样调整一行。

要在图例中获得某些内容，matplotlib的标准方法是向特定元素添加一个标签。在这种情况下，隐式区域似乎存储为ax.patches中的多边形。这样的多边形将在图例中显示为有颜色的矩形。为了获得一行，可以创建一个自定义的图例元素。

在这种情况下，解决方案被表示为一个薄薄的多边形，而不是一条线，p1[0].get_points()不工作。但是，您可以从matplotlib多边形修补程序中提取多边形的顶点：

import matplotlib.pyplot as plt
from matplotlib.lines import Line2D
import sympy as sp
from sympy.abc import x, y, z

def move_sympyplot_to_axes(p, ax):
    backend = p.backend(p)
    backend.ax = ax
    backend._process_series(backend.parent._series, ax, backend.parent)
    backend.ax.spines['right'].set_color('none')
    backend.ax.spines['top'].set_color('none')
    backend.ax.spines['bottom'].set_position('zero')
    plt.close(backend.fig)

def z(x, y):
    return (x ** 2 + y ** 2 - 1) ** 3 - x ** 2 * y ** 3

p1 = sp.plot_implicit(z(x, y), (x, -1.5, 1.5), (y, -1.5, 1.5), show=False)

fig, ax = plt.subplots()

move_sympyplot_to_axes(p1, ax)
# ax.patches[0].set_label("my label")
handles = [Line2D([], [], color=ax.patches[0].get_facecolor())]
ax.legend(handles=handles, labels=["my label"], loc='upper left')

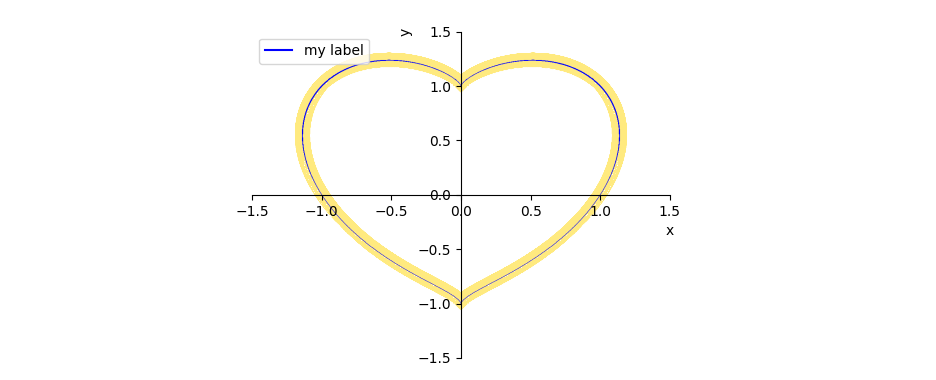

vertices = ax.patches[0].get_path().vertices
ax.plot(vertices[:, 0], vertices[:, 1], ls=':', color='gold', lw=10, alpha=0.5, zorder=0)

plt.show()

​

​
