显示用于开发解决方案的技术的最佳图表是什么？

Question

当开发一个相当复杂的应用程序时，它将涉及许多不同的组件。

例如:一个多层应用程序；

• 数据存储器
• 处理服务器(在应用服务器上实现)
• web应用程序
• android应用程序

我们可以在组件关系图或部署图中清楚地显示组件。

但是，所有这些组件都将使用不同的技术来实现，如MySQL、Tomcat、Java、JSP、Java等。

是否有一个标准图可以显示用于整个解决方案的技术(在UML/ Archimate等.中)？这样的图表可以帮助规划软件开发项目以及构建组织的技术环境。

Answer 1

这有点超出了我通常所做的工作，但我想说，部署和组件关系图是您所需要的。

部署关系图允许您在部署级别上显示系统的组件，指示部署这些组件的特定工件和环境。它没有技术使用的直接指标，但您可以很容易地使用例如刻板印象。如果您想要可视化表示，请将其与配置文件相结合。

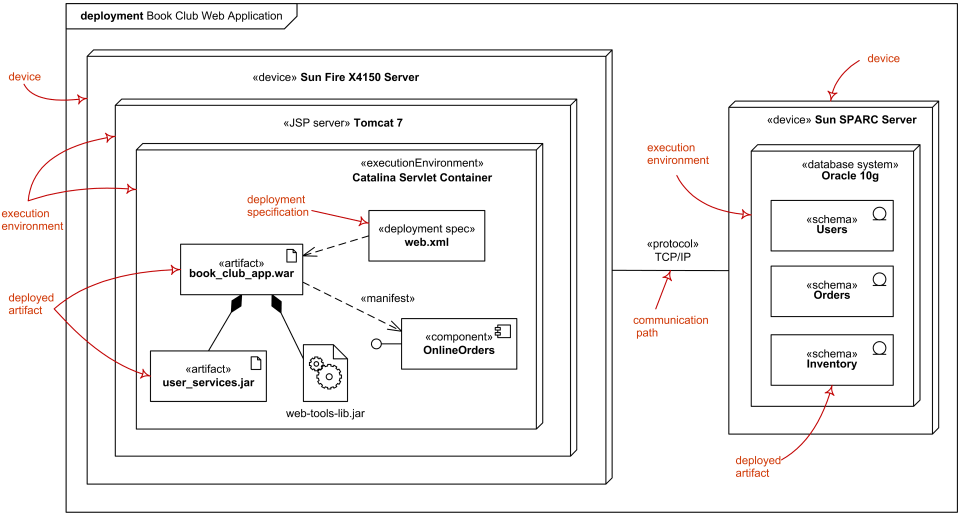

请注意，环境可以是任何可执行的环境，因此，例如，部署在Solaris服务器下的TomCat上的FE组件将具有Solaris作为环境部署到Solaris上，TomCat也作为环境部署，最终组件本身显示为组件，工件表示实际实现(和语言)。下面的图表(取自uml-diagrams.org )可能有点简化(例如，没有显示特定的技术)，但总体上显示了元素列表的详细程度。只要加上刻板印象，你就能得到你所需要的。

​

​

组件关系图显然没有显示部署级别，因此没有环境。但是，再一次，使用原型(以及配置文件--这些可以用可视化的方式表示)--您可以展示用于创建特定组件的技术(编程语言和框架)。更多的是系统逻辑体系结构层次。

图表的选择将取决于您具体想要显示什么。
