Question

是否有一种方法可以添加类似于特权边界的当前这里的曲线破折线？我希望在GIT中签入一个威胁模型，该模型是作为我的CI/CD构建的一部分按过程生成的，用于在线绘制它，或者在某些工具(如OmniGraffle )中，并导出图像，仅用于松散原始文档。

Answer 1

您可以通过添加一些额外的边缘和不可见的节点来获得相当接近的，并为额外的边缘arrowhead=icurve使用属性，但是将不是虚线。Graphviz允许您绘制虚线簇边界，或从一个节点到另一个节点的虚线，但是如果没有手动定位、在线绘制以及我假设您需要在没有人工参与的情况下绘制，则无法绘制与一条或两条边缘垂直的线。

另外，通过使用PostScript，您还可以创建类似于A -> Internet Boundary [shape=yourshape color=red] -> B的带虚线边框的半绘制节点，但这实际上也不是一条线交叉。

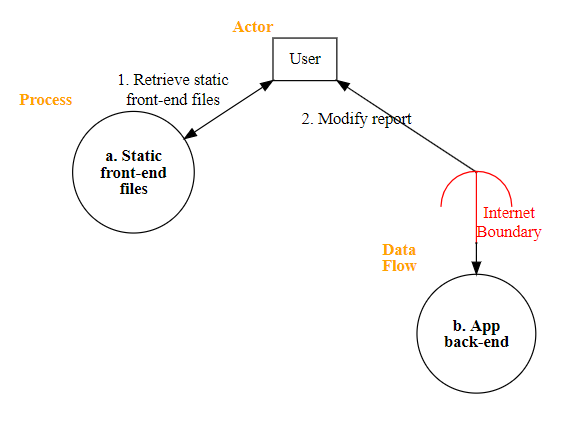

图片：

以及arrowhead=icurve变体的脚本：

digraph threat_model {
    graph [
        splines=false
        ranksep=0
        nodesep=2]
    User [shape=box xlabel=<<FONT COLOR="ORANGE"><B>Actor</B></FONT>>]
    a [shape=circle label=<<FONT><B>a. Static<BR/>front-end<BR/>files</B></FONT>> xlabel=<<FONT COLOR="ORANGE"><B>Process</B></FONT>>]
    b [shape=circle label=<<FONT><B>b. App<BR/>back-end</B></FONT>> xlabel=<<FONT COLOR="ORANGE"><B>Data<BR/>Flow</B></FONT>>]
    // Two extra nodes:
    boundary_User_b_1 [shape=point height=.01]
    boundary_User_b_2 [shape=point height=.01]

    User -> a [minlen=3 dir=both xlabel="1. Retrieve static\nfront-end files"]

    // Three extra edges:
    User -> boundary_User_b_1 [minlen=3 dir=back xlabel="2. Modify report"]
    boundary_User_b_1 -> boundary_User_b_2 [arrowhead=icurve arrowsize=6 color=red headlabel=<<FONT COLOR="RED">Internet<BR/>Boundary</FONT>>]
    boundary_User_b_2 -> b [minlen=3]
}

另一个使用集群的非常接近的变体，请注意箭头可以靠在边界上，compound=true属性用于图形，lhead属性用于箭头：

​

digraph {
    graph[
        ranksep=1
        compound=true
    ]
    A
    B
    subgraph cluster_IB {
        graph [
            label="Internet Boundary"
            fontcolor=red
            margin=20
            style="dashed, rounded"
            color=red
        ]
        C
    }
    A -> C
    B -> C [lhead="cluster_IB"]
}
