Butterworth滤波器的参数设置

Question

我正在处理脑电波数据，并且第一次尝试使用巴特沃斯过滤器。

在堆栈交换方面有很多有用的资源，这里(i) 蟒蛇中的Butterworth滤波器和(ii) 如何用Scipy.signal.butter实现带通巴特沃斯滤波器

利用这些资源，我实现了以下代码：

    from scipy.signal import butter, sosfilt, sosfreqz

    def butter_bandpass(lowcut, highcut, fs, order=5):
        nyq = 0.5 * fs
        low = lowcut / nyq
        high = highcut / nyq
        sos = butter(order, [low, high], analog=False, btype='band', output='sos')
        return sos

    def butter_bandpass_filter(data, lowcut, highcut, fs, order=5):
        sos = butter_bandpass(lowcut, highcut, fs, order=order)
        y = sosfilt(sos, data)
        return y

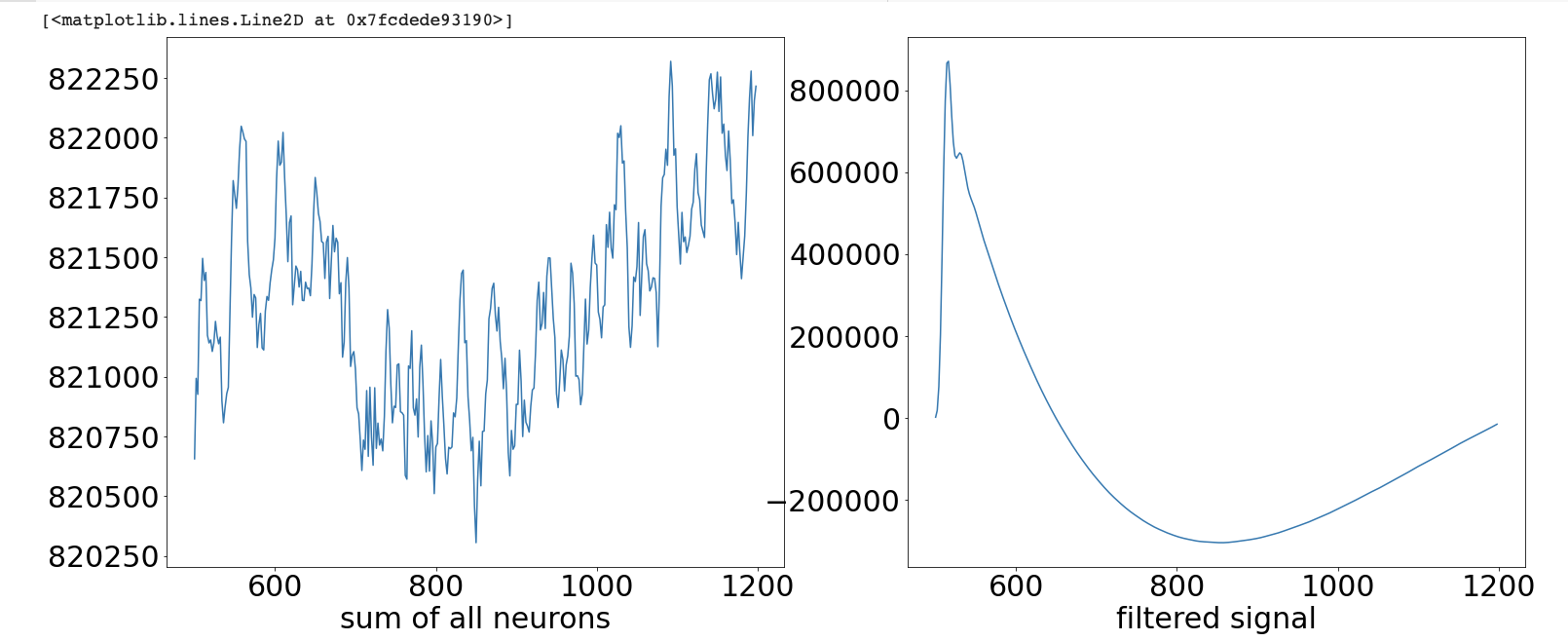

我正在处理的数据位于左边的图形上，我试图过滤它的方法是在右边：

​

700 ms延迟期的神经活动

我认为我遇到的问题是与参数有关。

顺序:设置为5。频率响应对于5阶看起来没有问题。

低切：.5

高切: 60

FS/Sample /Waves:我们能够每秒收集500个数据点，所以我将其设置为500个

N: 350。我们正在处理700毫秒的数据，但只有每毫秒采样一次。

从我的数据来看，我们大约有两个正弦波，周期为700毫秒，再加上11个高频waves...should，我能看到这一点，并将低切设置为2，并将高切设置为大于11的某个值？我试过在这点上迭代几十个值.

谢谢任何想帮忙的人。在过去的两天里，我一直在努力想办法解决这个问题，结果还是碰壁了。

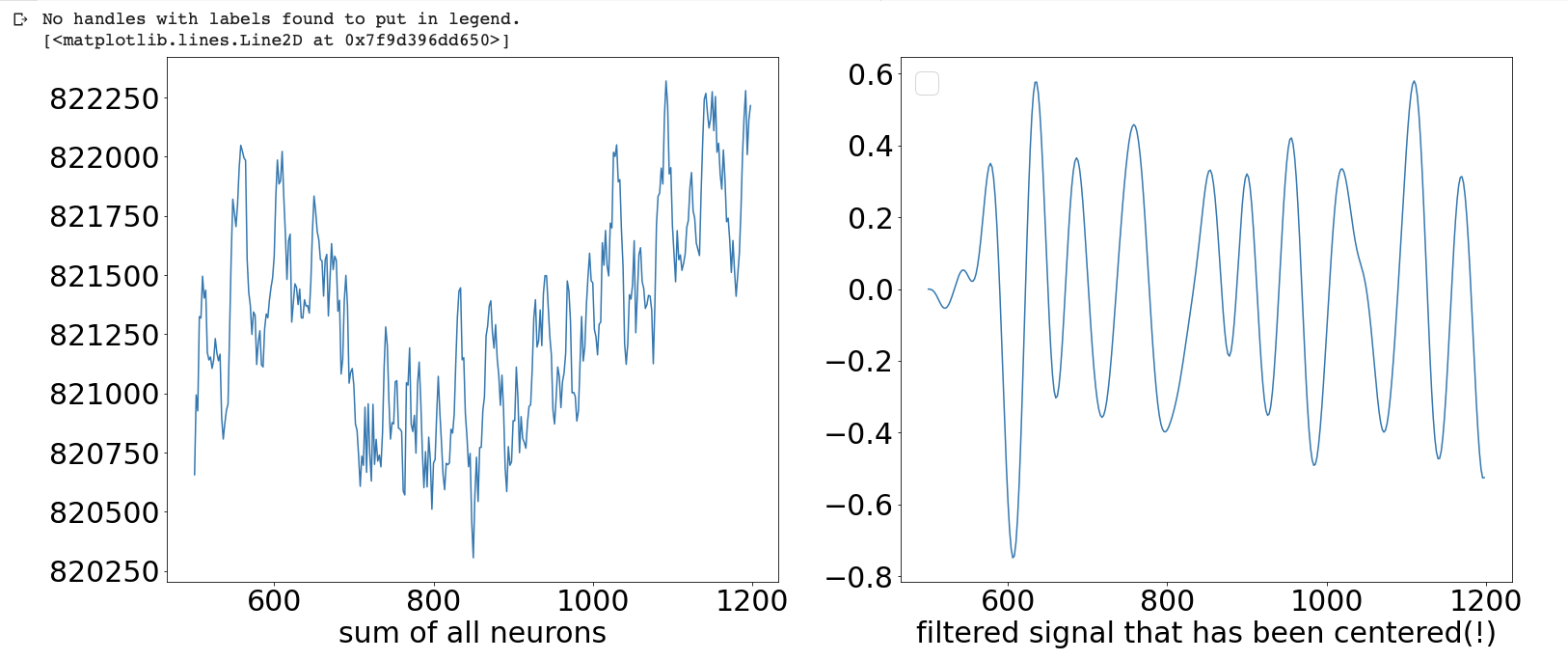

更新谢谢鲍勃和提姆！这绝对是问题所在--信号必须以零为中心。对我来说是严肃的废话。以下是最新的图表：

​

​

我不会说这些是我见过的最漂亮的正弦曲线，但这是实时数据，所以我的期望已经被缓和了。

Answer 1

想一想，如果你用零填充你的信号会发生什么。

你就会突然跳到821000岁。

还请注意，带通滤波器在频率为0时增益为0，这意味着直流分量将被滤波，如果在滤波前从信号中减去平均值，可能会得到更好的结果。
