Mermaid.js中带有射线/分支的更复杂的循环流程图

Question

我在使用Mermaid.js库获得一个更复杂的流程图时遇到了问题。

我想要这样的东西：

A --> B --> C
^     |
|     |
|     ˇ
|     D --> E --> F
|     |
|     |
|     ˇ
|     G --> H --> I
|     |
└-----┘

你知道我怎么能做到吗？

Answer 1

这里是解决方案。你需要在那里加上一些条件。

标记代码在这里：

graph LR
A[A] -->B{B}
B -->|Condition-1| C[C]
B -->|Condition-2| D{D}
D -->|Condition-1|E[E]
E -->F[F]
D -->|Condition-2|G{G}
G -->|Condition-1|H[H]
H -->I[I]
G -->|Condition-2|A

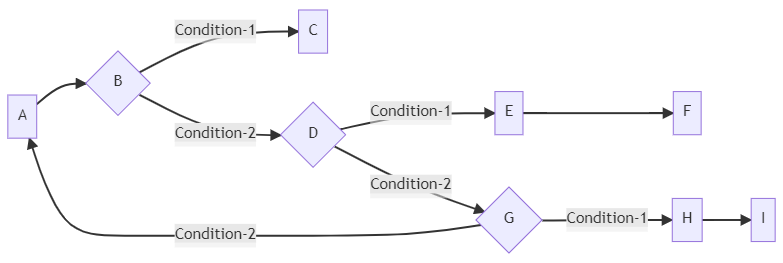

输出：

​
