延迟启动时间正弦波的绘制

Question

我想画一个延迟启动时间的正弦波。

例如,

• 正弦波频率:1Hz
• 总时间: 2s
• 2周期

我希望正弦波从t=1s开始，所以在我的情节中只有一个周期。

到目前为止我的代码是

a = 1
d = 5
phi = 0

f = 1                 # frequency
dt = 0.01             # timestep
fs = 1/dt             # sampling rate
T = 1/f               # period
Ttot = 2              # total
N = int(Ttot/dt)      # number of samples

t = np.linspace(0, Ttot, N)         # time channel

signal = a*np.sin(2*np.pi*f*t + phi)+d     # sine signal

plt.plot(t, signal)
plt.xlim(0, 2*T)
plt.xlabel('Time / s')
plt.ylabel('Amplitude')
plt.show()

所以在我想要的情节中，t<1s，signal=d=const和t>1s，signal = one period of sine function。

有什么想法吗？在CFD模拟中，我必须建立一个边界条件的场函数。

Answer 1

首先，对于正弦的延迟，您必须修改这一行。

t = np.linspace(0, Ttot, N)

为此

t = np.linspace(1, Ttot, N)

这将为计算信号提供样本，介于1和Ttot之间(此处为2)。

然后，可以在0和延迟之间添加一条水平线( d )，如下所示

plt.hlines(d, 0, 1)

例如，当添加一个名为delay的变量时，整个代码如下所示

import matplotlib.pyplot as plt
import numpy as np

a = 1
d = 5
phi = 0

f = 1                 # frequency
dt = 0.01             # timestep
fs = 1/dt             # sampling rate
T = 1/f               # period
Ttot = 2              # total
N = int(Ttot/dt)      # number of samples

delay = 1

t = np.linspace(delay, Ttot, N)        # time channel

signal = a*np.sin(2*np.pi*f*t + phi)+d     # sine signal


plt.plot(t, signal)
plt.hlines(d, 0, delay)
plt.xlim(0, 2*T)
plt.xlabel('Time / s')
plt.ylabel('Amplitude')
plt.show()

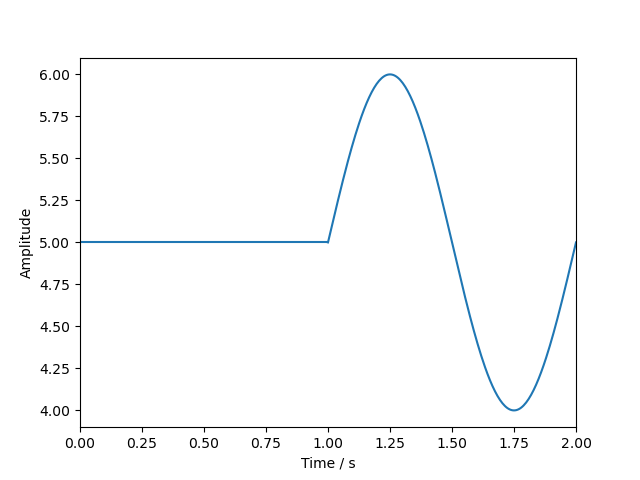

给出了下面的图

​

​
