如何告诉CIKernel只处理图像的特定区域？

Question

我有一个简单的CIKernel，它把像素染成红色：

extern "C" float4 BasicFilter (coreimage::sampler input, coreimage::destination dest) {
    float4 inputPixel = input.sample(input.transform(dest.coord()));

    float4 color = float4(1.0, 0.0, 0.0, 0.5);

    float r = (inputPixel.r * (1 - color.a)) + (color.r * color.a);
    float g = (inputPixel.g * (1 - color.a)) + (color.g * color.a);
    float b = (inputPixel.b * (1 - color.a)) + (color.b * color.a);
    float a = 1.0;

    return float4(r,g,b,a);
}

默认情况下，这个内核运行在任何时候的单个像素上，返回一个红色的、有色的图像。我希望它能实时工作，每一帧。因此，我认为限制它只处理图像特定区域中的像素是很重要的。我该怎么做？

例如：

• 输入图像: 8192 x 8192
• 区域到着色红色: CGRect(x: 20，y: 20，宽度: 10，高度: 10)

我可以在内核中写一个if语句，只对CGRect中包含的像素进行着色。然而，所有其他像素仍将通过内核。

换句话说，不管CGRect多么小，上面的内核将处理8192x8192图像中的所有67,108,864像素，而不是上面的CGRect中的100个像素。

注意，我不是在找剪裁过的图像。我仍然希望输出是8192 x 8129像素，在x:20，y:20处有10×10平方的颜色。

我认为ROI回调函数可能是解决方案，但它仍然显示整个图像被染成红色，而不仅仅是我指定的区域。这是我提供的ROI回调：

let roiCallback: CIKernelROICallback = { index, rect -> CGRect in
                return CGRectCGRect(x: 20, y: 20, width: 10, height: 10)
}

我也尝试过：

步骤1:将输入图像裁剪到所需区域并对其进行处理；步骤2:步骤1对原始输入图像的复合输出。

这并没有导致较高的FPS。似乎在步骤2中，所有67,108,164像素仍然必须由CISourceOverCompositing处理，而不是改进。

我在MTKView中呈现最后的输出。

有没有更有效的解决方案？

编辑01:

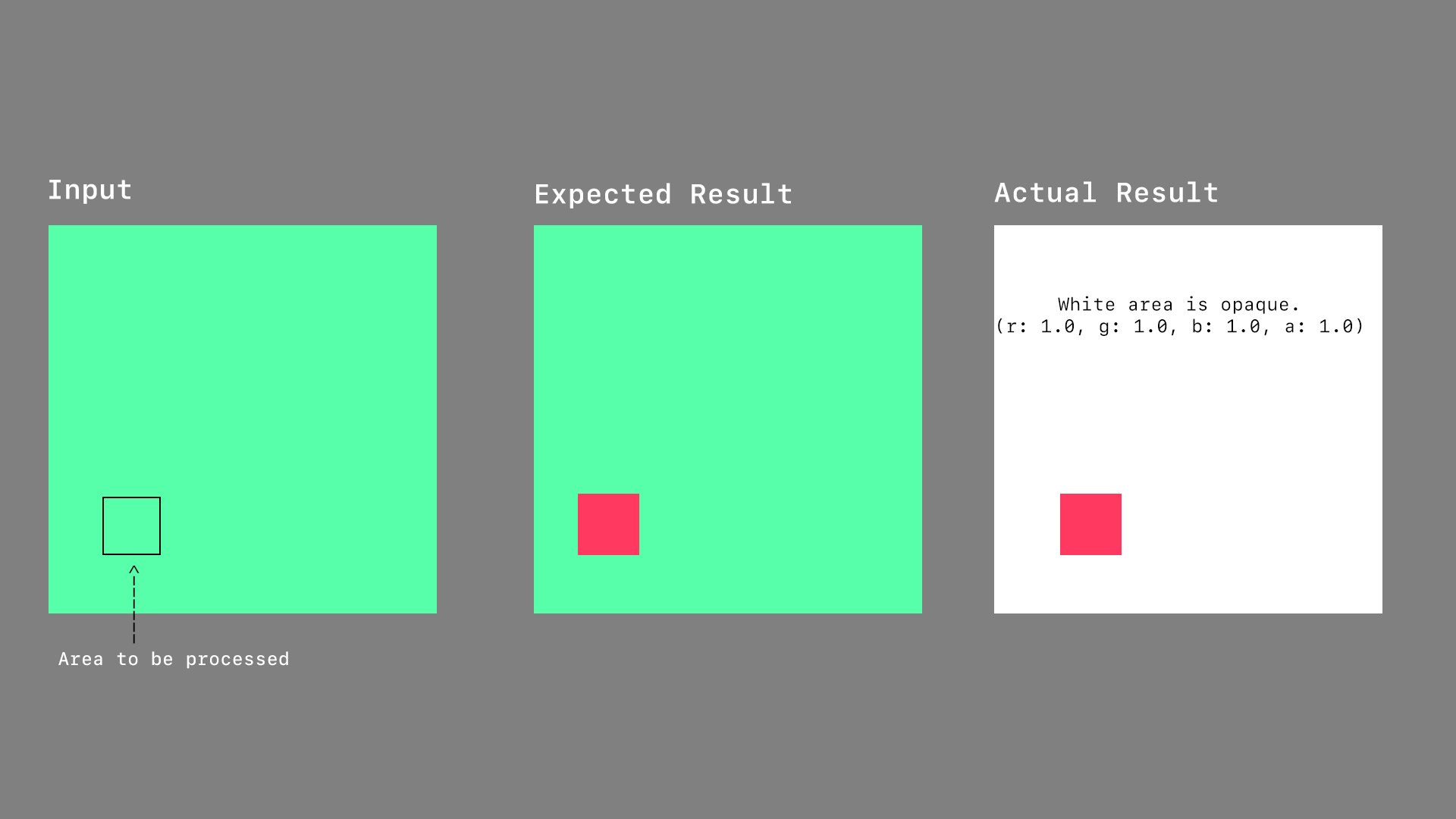

下面我尝试了弗兰克·鲁普普雷希特的建议。这是产出：

​

​

如果有帮助，这就是呈现阶段的样子：

CVPixelBuffer

• Convert

• 将输出呈现给CIImage，并存储CImage，以便在下一帧中通过内核。

• 缩放并将CIImage从第2步转换为MTKView drawable.

中的显示。

在步骤2中进行中间呈现的原因是保留图像的原始分辨率，而不被呈现到可绘制时发生的缩放和转换所改变。

Answer 1

您可以指定内核应用于在extend方法中使用apply(...)参数的区域：

kernel.apply(extent: CGRect(x: 20, y: 20, width: 10, height: 10), roiCallback:...)

这应该只在映像的指定区域上运行内核。您不需要更改ROICallback，因为这只指定需要输入映像的哪一部分才能生成呈现区域的输出，所以只返回roiCallback中的输入rect就可以了。

另一个优化:因为您只从输入读取输出坐标下的单个像素(因此从输入到输出有1:1的映射)，所以您可以使用CIColorKernel来代替，方法是像这样修改内核代码：

extern "C" float4 BasicFilter (coreimage::sample input) {
    float4 inputPixel = input; // this is already just a single pixel value

    float4 color = float4(1.0, 0.0, 0.0, 0.5);

    float r = (inputPixel.r * (1 - color.a)) + (color.r * color.a);
    float g = (inputPixel.g * (1 - color.a)) + (color.g * color.a);
    float b = (inputPixel.b * (1 - color.a)) + (color.b * color.a);
    float a = 1.0;

    return float4(r,g,b,a);
}

然后将内核初始化为CIColorKernel而不是CIKernel。在apply上，您也不需要指定一个roiCallback，因为Core知道它是1:1的映射。
