将向量投影到NDC时的抖动xy坐标

Question

我在玩ThreeJS，把世界空间中的向量投射到正规化设备坐标(NDC)上，它没有任何问题。

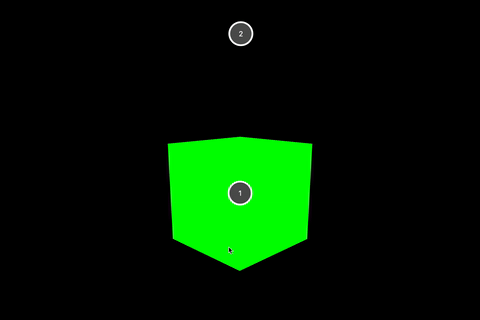

然而，我注意到，当快速平移时，投影产生的x/y坐标中存在大量的抖动。对于物体#2来说，这一点不太明显，因为它是围绕原点运行的，但对于物体#1 (放置在原点上)，它根本不应该改变位置，即使当相机围绕原点旋转时，它也不应该改变位置：

​

​

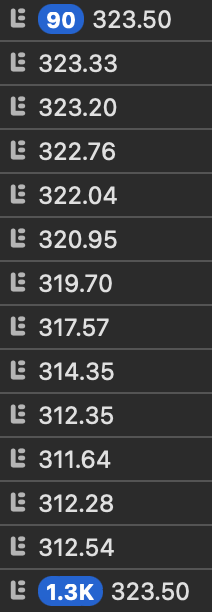

我首先怀疑这是因为DOM更新不够快，赶不上rAF回调，但是当检查对象#1的x/y坐标时，它似乎仍然很不稳定。一个例子是，当只看x坐标时，你可以看到当旋转相机时，它的值大约是323.50，即使摄像机被指向矢量的中心是死的：

​

​

这里的例子：

​

const scene = new THREE.Scene();
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);

const renderer = new THREE.WebGLRenderer({
  antialias: true
});
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.setPixelRatio(window.devicePixelRatio);
document.body.appendChild(renderer.domElement);

const geometry = new THREE.BoxGeometry(1, 1, 1);
const material = new THREE.MeshBasicMaterial({
  color: 0x00ff00
});
const cube = new THREE.Mesh(geometry, material);
scene.add(cube);

const controls = new THREE.OrbitControls(camera, renderer.domElement);
camera.position.set(2, 2, 2);

controls.enableDamping = true;
controls.minPolarAngle = Math.PI * 0.2;
controls.maxPolarAngle = Math.PI * 0.45;
controls.update();

// NOTE: Append DOM overlays
const pointsToProject = [new THREE.Vector3(0, 0, 0), new THREE.Vector3(2,2,-2)];
pointsToProject.forEach((_, i) => {
  const overlayElement = document.createElement('div');
  overlayElement.className = 'overlay';
  overlayElement.id = `overlay-${i}`;
  overlayElement.textContent = i + 1;

  document.body.appendChild(overlayElement);
});

function animate() {
  requestAnimationFrame(animate);

  const halfStageWidth = window.innerWidth * 0.5;
  const halfStageHeight = window.innerHeight * 0.5;

  pointsToProject.forEach((vector, i) => {
    const {
      x,
      y
    } = vector.clone().project(camera);
    const screenX = x * halfStageWidth + halfStageWidth;
    const screenY = y * halfStageHeight * -1 + halfStageHeight;

    const overlayElement = document.querySelector(`#overlay-${i}`);
    if (!overlayElement) return;

    overlayElement.style.setProperty('--x', `${screenX.toFixed(2)}px`);
    overlayElement.style.setProperty('--y', `${screenY.toFixed(2)}px`);
  });

  controls.update();

  renderer.render(scene, camera);
};

animate();

window.addEventListener('resize', () => {

  camera.aspect = window.innerWidth / window.innerHeight;
  camera.updateProjectionMatrix();

  renderer.setSize(window.innerWidth, window.innerHeight);

});

body {
  position: relative;
  margin: 0;
  padding: 0;
  font-family: system-ui, "Segoe UI", Roboto, Helvetica, Arial, sans-serif, "Apple Color Emoji", "Segoe UI Emoji", "Segoe UI Symbol";
}

.overlay {
  position: absolute;
  z-index: 2;
  top: 0;
  left: 0;
  display: grid;
  place-items: center;
  background-color: #555;
  width: 48px;
  height: 48px;
  border: 4px solid #fff;
  border-radius: 50px;
  transform: translate(calc(var(--x, 0) - 50%), calc(var(--y, 0) - 50%));
  color: #fff;
}

<script src="https://cdnjs.cloudflare.com/ajax/libs/three.js/0.146.0/three.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/three@0.146.0/examples/js/controls/OrbitControls.js"></script>

​

Answer 1

作为最小解决方案，在camera.updateMatrixWorld();之前调用project(camera)，以便使用当前矩阵进行计算。

但是，实际上，如果overlayElement和scene需要在每个帧中完全同步，那么首先调用controls.update()和renderer.render(scene, camera)，然后更新覆盖，如下所示。

controls.update();
renderer.render(scene, camera); // camera.updateMatrixWorld() is called in renderer.render()

// camera.updateMatrixWorld();

pointsToProject.forEach((vector, i) => {
  const {
    x,
    y
  } = vector.clone().project(camera);
  :
});

// controls.update();
// renderer.render(scene, camera);
