我如何在这些图像中隔离电容器？

Question

在这些图像中，我很难隔离这些电容器，黄色方块。最终的目标是在它周围画一个minAreaRectangle，并得到位置和旋转。我可以把亮度调暗一点，但这是最不理想的结果，因为其他检查依赖于同样的亮度水平。

我尝试过阈值化，颜色提取，形态处理，直线检测，边缘检测，形状检测，但是我尝试过的所有东西都无法持续地获得电容器。

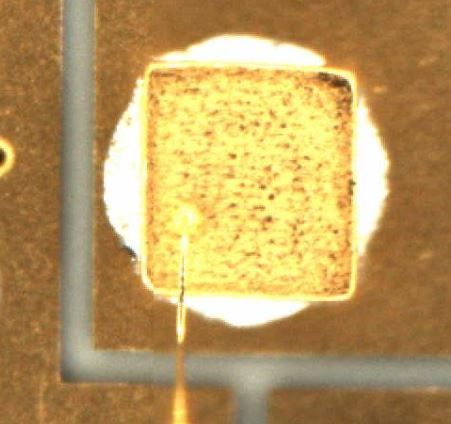

电容器1：

​

​

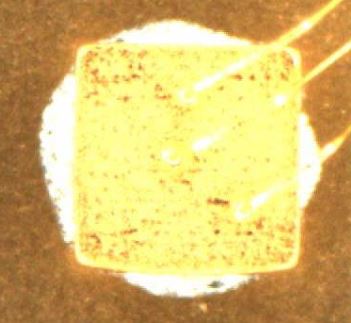

电容器2：

​

​

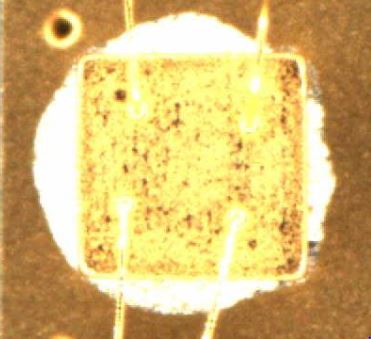

电容器3：

​

​

低亮度电容器：

​

​

Answer 1

我认为，在Python/OpenCV中，您太快地排除了颜色、阈值和形态学的影响。

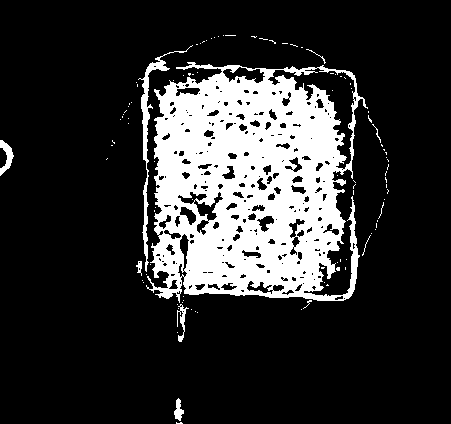

下面是使用cv2.inRange()对黄色范围进行颜色阈值处理的结果。

输入：

​

​

下= (100,200,200)上方= (160,255,255)结果=cv2.inRange(输入，下，上)

​

​

由此，您应该能够使用形态学移除部分环，并关闭方格中的白色。
