在一个会话中使用gnuplot读取-而不是输出-一个png图像或多个图像-作为一个“覆盖”。

Question

我想阅读多个png文件--这些文件本身是用gnuplot (terminal png)创建的--以实现“覆盖”--也就是说，在没有背景的情况下，在另一个之上绘制了许多函数。显然，这可以在一次会议中用gnuplot来完成。

我从Linux公报的文章“用'gnuplot‘绘制螺旋线方程’”中找到了这个想法，从2006年开始：

https://linuxgazette.net/133/luana.html

我被一些错误信息困住了(见下文)：

line 0: Bad data on line 1 of file [...]
line 0: warning: using default binary record/array structure
line 0: Too many using specs for this style

为了寻找解决方案，我在帮助页( http://gnuplot.info/docs_5.5/loc7742.html )中阅读了gnuplot可以读取png图像的内容：

plot 'file.png' binary filetype=png

..。我已经研究过使用pngcairo而不是png本身。我使用eog来查看.png图像。下面是生成上述错误的示例代码，如果经过调整，将产生更多的错误：

set size ratio -1
set nokey
set noxtics
set noytics
set noborder
set parametric
i2p = {0,1}*2*pi
set terminal png
t0 = 0
t1 = 1
#---------------------------------------------
# plot first function in the gnuplot session :
#---------------------------------------------
test01(t) = exp(i2p*(2*t))
set output "solve_png_problem_15nov22a.png"
plot [t=t0:t1] 1*real(test01(t)),1*imag(test01(t)) lc 1
#---------------------------------------------------
# plot second function in the same gnuplot session :
#---------------------------------------------------
test02(t) = + 3*1.0**20 * exp(i2p*(-3*t+20/200. )) + 3*1.0**19 * exp(i2p*   (2*t+20/200.))
set output "solve_png_problem_15nov22b.png"
plot [t=t0:t1] 1*real(test02(t)),1*imag(test02(t)) lc 2
#------------------------------------------------------------
# last plotting to apparently "overlay" the two plots above :
#------------------------------------------------------------
set terminal png size 600,600
set output "solve_png_problem_15nov22_overlay.png"
set noparametric
plot "solve_png_problem_15nov22a.png", "solve_png_problem_15nov22b.png"

……简化后的示例代码是从文章的awk脚本补充中生成的-有关详细信息，请参见：

https://linuxgazette.net/133/misc/luana/spirolang.awk.txt

由于相关设置可能会导致问题，因此这些函数是非常重要的，因此它们保持了敏锐的状态。各个图像看起来都很好，所以我认为问题是在最后一个绘图命令中。

我在帮助页中看到gnuplot可以读取png图像：

plot 'file.png' binary filetype=png

..。还有filetype=auto，我已经研究过使用pngcairo而不是png本身，没有任何进展；我已经阅读了Google搜索错误信息的结果。我读过终端上的帮助页，png，图像，二进制等等。我原以为gnuplot只是简单地识别了这个文件，这是一个使用png终端生成的png图像。真正的结果是错误的“太多的使用规格为这种风格”。为此，我尝试移动代码中“二进制filetype=png”的位置，这会导致错误“第0行:文件.第1行上的坏数据”。我也尝试过使用gnu图之外的程序，例如蒙太奇和复合(ImageMagick)。

版本5.4修补程序2 Ubuntu 22.04

Answer 1

在侏儒里试试这个。

gnuplot<<EOF
set terminal png medium size 600,600 background rgb "white"
set size ratio -1
set nokey
set noxtics
set noytics
set noborder
set parametric
i2p = {0,1}*2*pi
t0 = 0
t1 = 1
#---------------------------------------------
# plot first function in the gnuplot session :
#---------------------------------------------
test01(t) = exp(i2p*(2*t))
set output "solve_png_problem_15nov22a.png"
plot [t=t0:t1] 1*real(test01(t)),1*imag(test01(t)) lc 1
#---------------------------------------------------
# plot second function in the same gnuplot session :
#---------------------------------------------------
test02(t) = + 3*1.0**20 * exp(i2p*(-3*t+20/200. )) + 3*1.0**19 * exp(i2p*   (2*t+20/200.))
set output "solve_png_problem_15nov22b.png"
plot [t=t0:t1] 1*real(test02(t)),1*imag(test02(t)) lc 2
#------------------------------------------------------------
# last plotting to "overlay" the two plots above :
#------------------------------------------------------------
set output "solve_png_problem_15nov22_overlay.png"
plot \
[t=t0:t1] 1*real(test01(t)),1*imag(test01(t)) lc 1, \
[t=t0:t1] 1*real(test02(t)),1*imag(test02(t)) lc 2
EOF

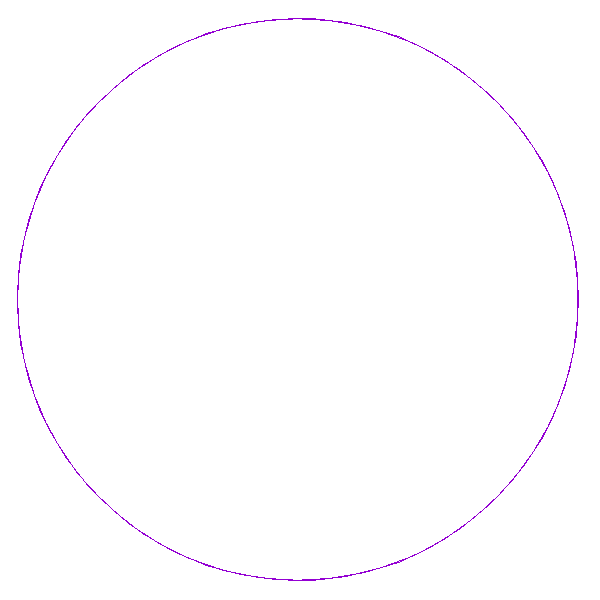

第一项结果：

​

​

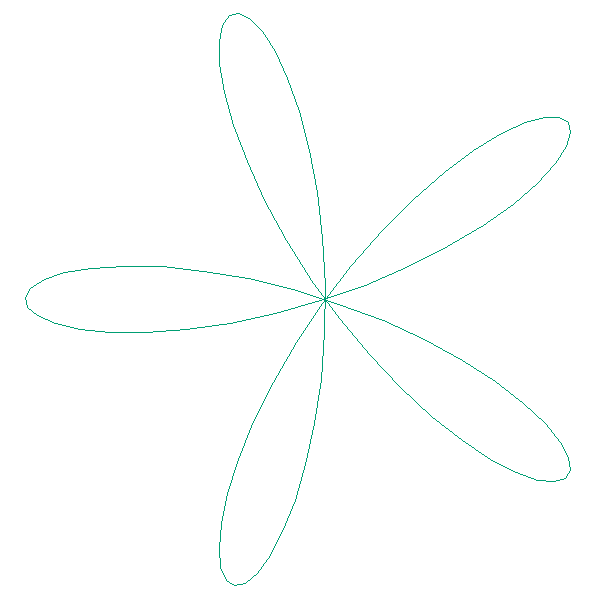

第二项结果：

​

​

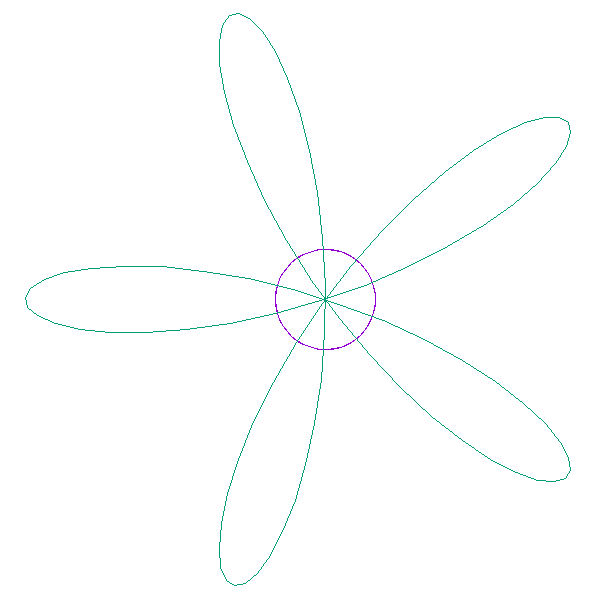

合并结果：

​

​
