如何在Simulink中建立计数给定长度脉冲的计数器？

Question

我想要模拟铁路联锁。计数器接收具有下列参数的脉冲：

• 信号长度:260 ms
• 短中断:130 ms
• 长波: 520 ms

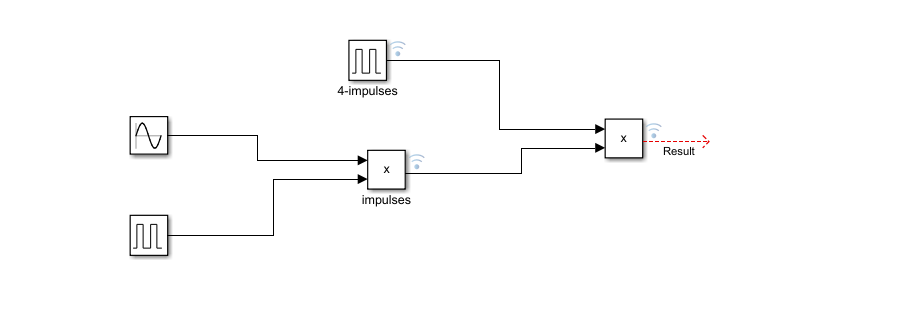

这是信号发生器：

​

​

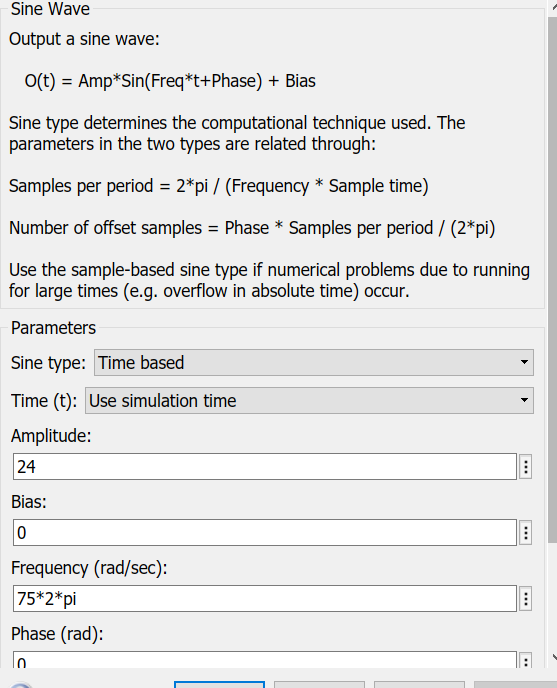

这些是块参数:正弦：

​

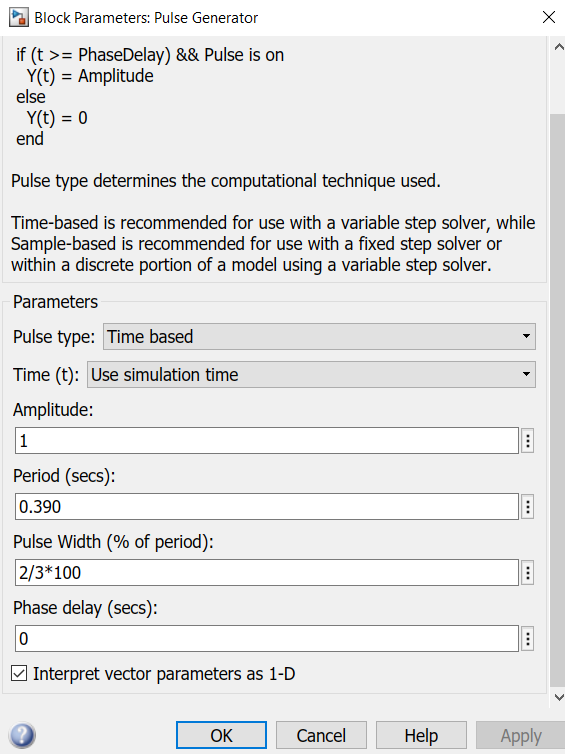

脉冲发生器：

​

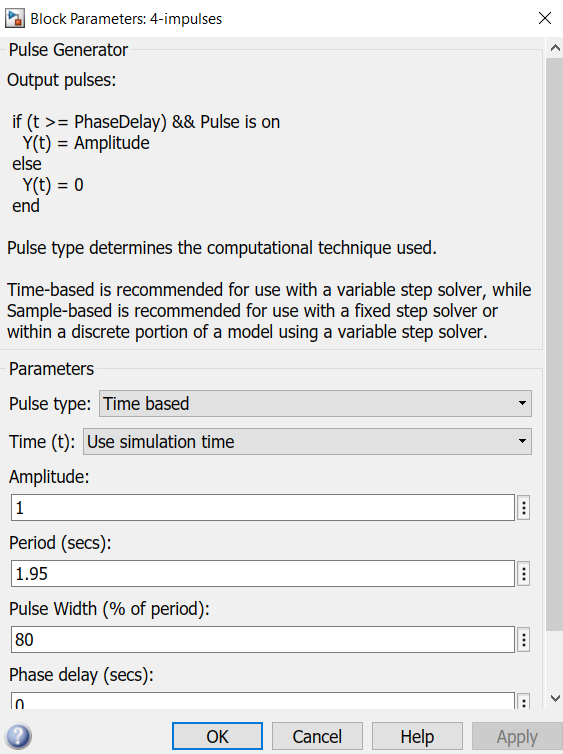

4-冲动：

​

​

这就是我想数数冲动的标志：

​

​

在这个例子中，我想在一个周期中计算4个脉冲，因为我们知道一个周期是1950 ms。

Answer 1

这感觉相当复杂，但希望它很容易遵循和适应。

基本上，您可以检查暂停的时间长短，如果暂停时间满足您的条件，则增加一个计数器。

为每组块添加的注释组可能会使用一些锁存计时器来简化这个过程，但是我没有探索块库，所以它使用了所有非常基本的块。

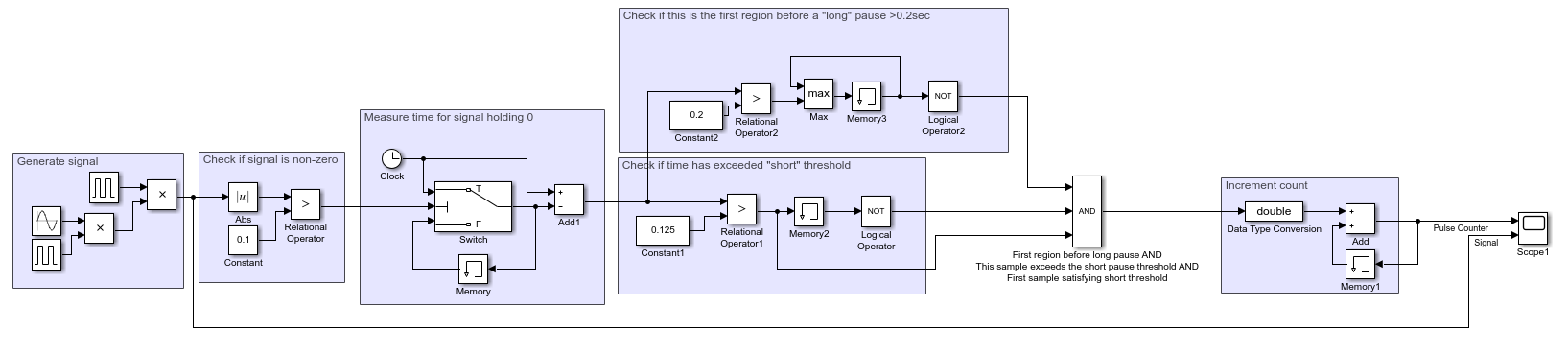

图表(单击以放大)

​

​

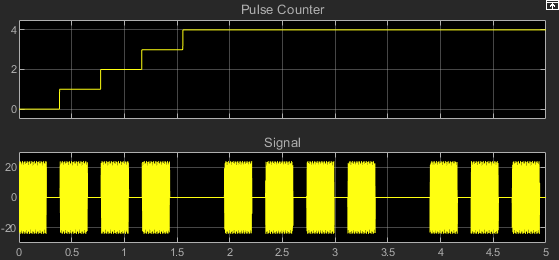

范围：

​

​
