在Modelica中对金属陶瓷参数范围进行仿真

Question

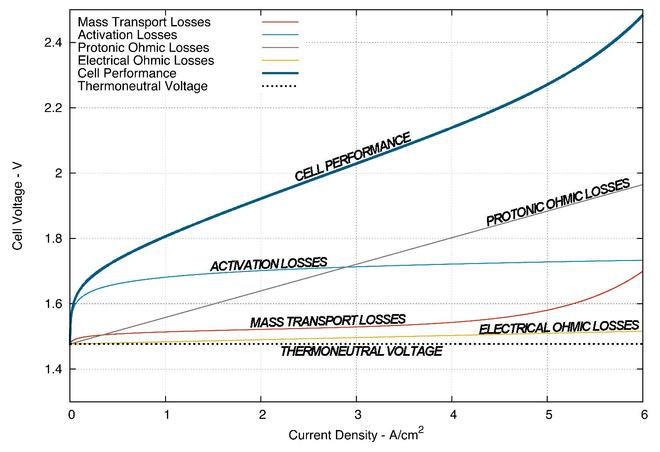

我正在为电解槽编写Modelica代码，我想要建立一条极化曲线，如下图所示

​

​

所以自变量是电流密度，但我不知道如何模拟这个变量，而不是时间。目前，我可以模拟一个固定的电流，这不是很有用。我正在编写所有的代码，所以我不使用Modelica库中的组件。

我想把电流密度作为一个范围，比如说0到6(在图中)，但我不确定它是否会像模拟一样工作。而且，我也不知道我怎么能做到这一点。

有人能帮我吗？提前谢谢。致以亲切的问候。比森特。

Answer 1

我想只要用不同的参数运行几个模拟，然后在相同的图上画出那些。

您可以使用OMPython：https://ep.liu.se/ecp/142/103/ecp17142103.pdf

您可以使用OMJulia：https://ep.liu.se/ecp/157/072/ecp19157072.pdf

您可以从命令行：https://www.openmodelica.org/forum/default-topic/3353-monte-carlos-simulation.html使用omc脚本。

Answer 2

如果您的模型没有任何随时间变化的方面(例如热松弛)或滞后效应，您可以重新制定模型，以便您可以改变电流密度(这似乎是有意义的)，然后为其指定一个不同的值(例如，使用Ramp块)，然后进行所需数量与电流密度之间的参数图。你也可以开一个三角形(向上，然后向下)，以确认没有滞后效应-曲线应该重叠。
