三维物体不同方位的轴向包围盒计算

Question

我试图计算一个三维CAD模型(.stp文件)的轴对齐包围盒为不同的方向。

更具体地说，想象一个3d物体躺在一个虚拟工作台上，我们在一个CAD程序中看到了它的顶部视图。

我们只关心顶部视图(表示对象在XY平面上的投影)。

最后的目标是创建一个表格，其中包含每个旋转度的包围框X和Y边的比率。

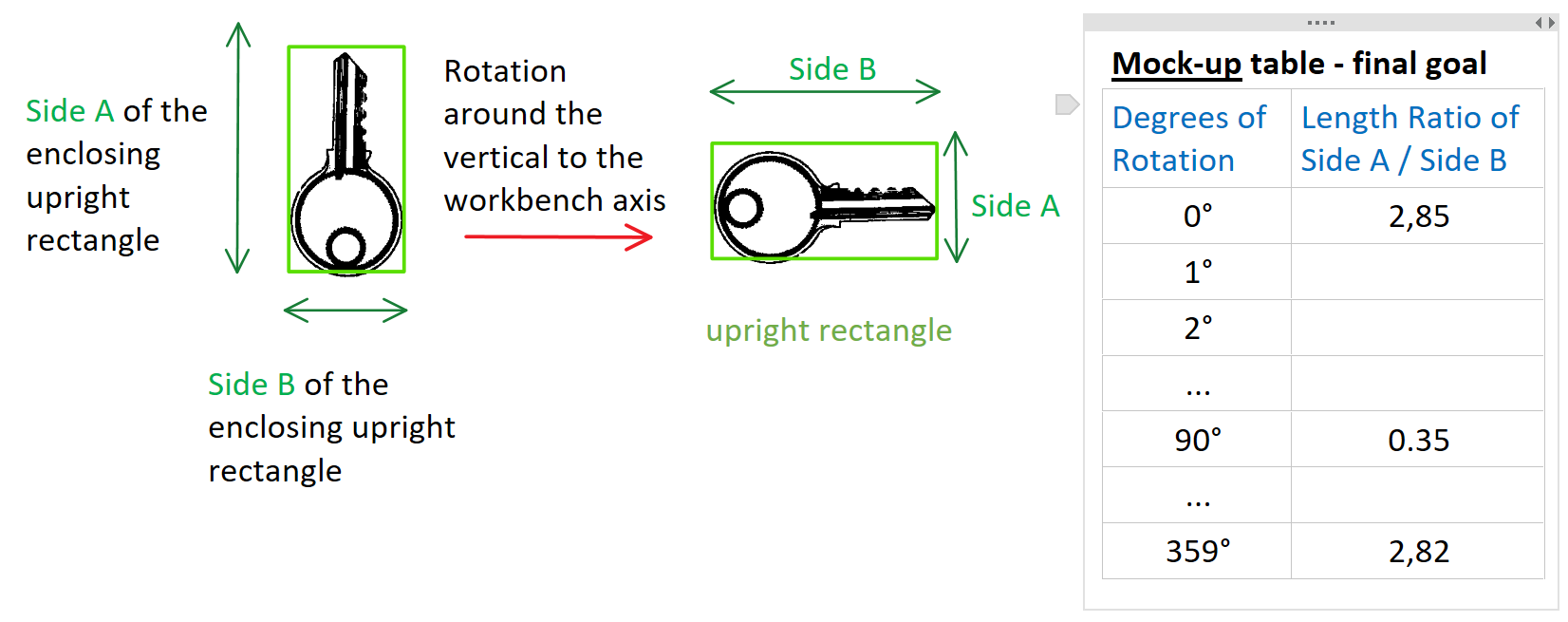

Τ，他跟着草图，澄清了我的意思。

对任务的任何部分有什么想法或建议吗？

​

​

Answer 1

对于解决方法，我有两个想法。(取决于您的cad软件的能力)

1. 使用某种“端点”函数。通过改变方向获得这些极值点的坐标，点是generated
2. Create，一条直线(或3D中的平面)，它不与你的几何图形相交。测量身体与线/平面之间的最小距离。沿着身体(齿轮)旋转直线/平面，逐步得到多个测量值。--
