LabVIEW实时XY图
LabVIEW实时XY图
提问于 2022-10-30 19:46:58
我喜欢，因为它允许您一次添加一个点，并逐步绘制新的点。但是，它只允许XY图中的一幅图。如果我想在同一个XY图中有两个或两个以上的图，是否有相当于构建XY图表达式vi的等价物？谢谢。吉里什·乔格莱卡
回答 2
Stack Overflow用户
发布于 2022-10-31 14:47:31

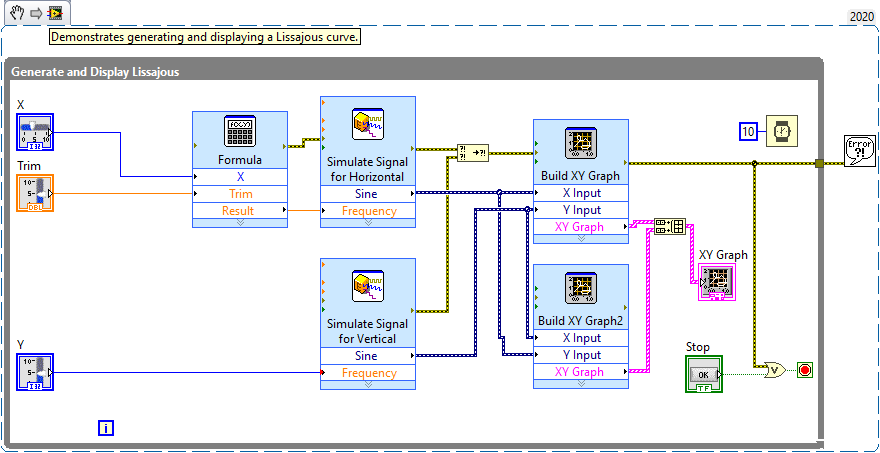

您可以在XY图控件中有多个绘图。XY图接受一个图元数组，只需将另一个图添加到其中，就可以使用相同的express VI来构建另一个gr。
啊哈。
Stack Overflow用户
发布于 2022-11-21 16:24:22

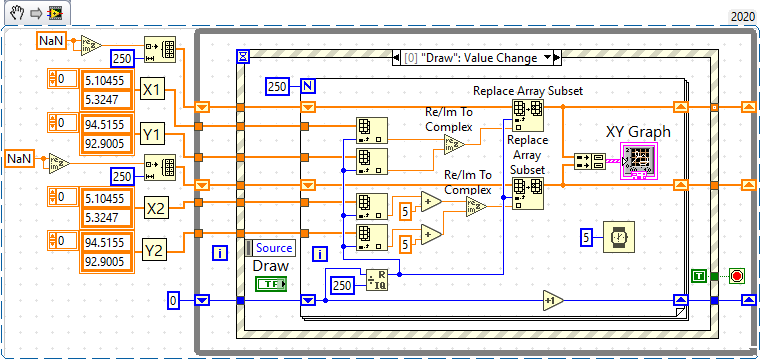

对于实时图形，我发现实/虚复数函数很方便，即使我没有做任何复杂的值计算。这是因为复杂数据类型包含两个浮点值，这允许您用单个复值更新XY图的单个图，因为它同时包含新数据点的X和Y组件。就像Lior前面解释的那样，将其扩展到多个地块(使用绘图而不是复杂的数据类型)，因为XY图还接受一个复杂值数组，其中数组的大小与XY图中的图数相对应。在下面的图像/片段中，请参见标有"Re/Im复杂性“的函数。这个特定的片段开始覆盖先前绘制的前250条线之后绘制的数据。换句话说，从0点到1点的线消失了，取而代之的是从249点到250点的一条新的线，等等。
