如何在三维webgl空间中渲染音频分析器
如何在三维webgl空间中渲染音频分析器
提问于 2022-10-22 11:02:38

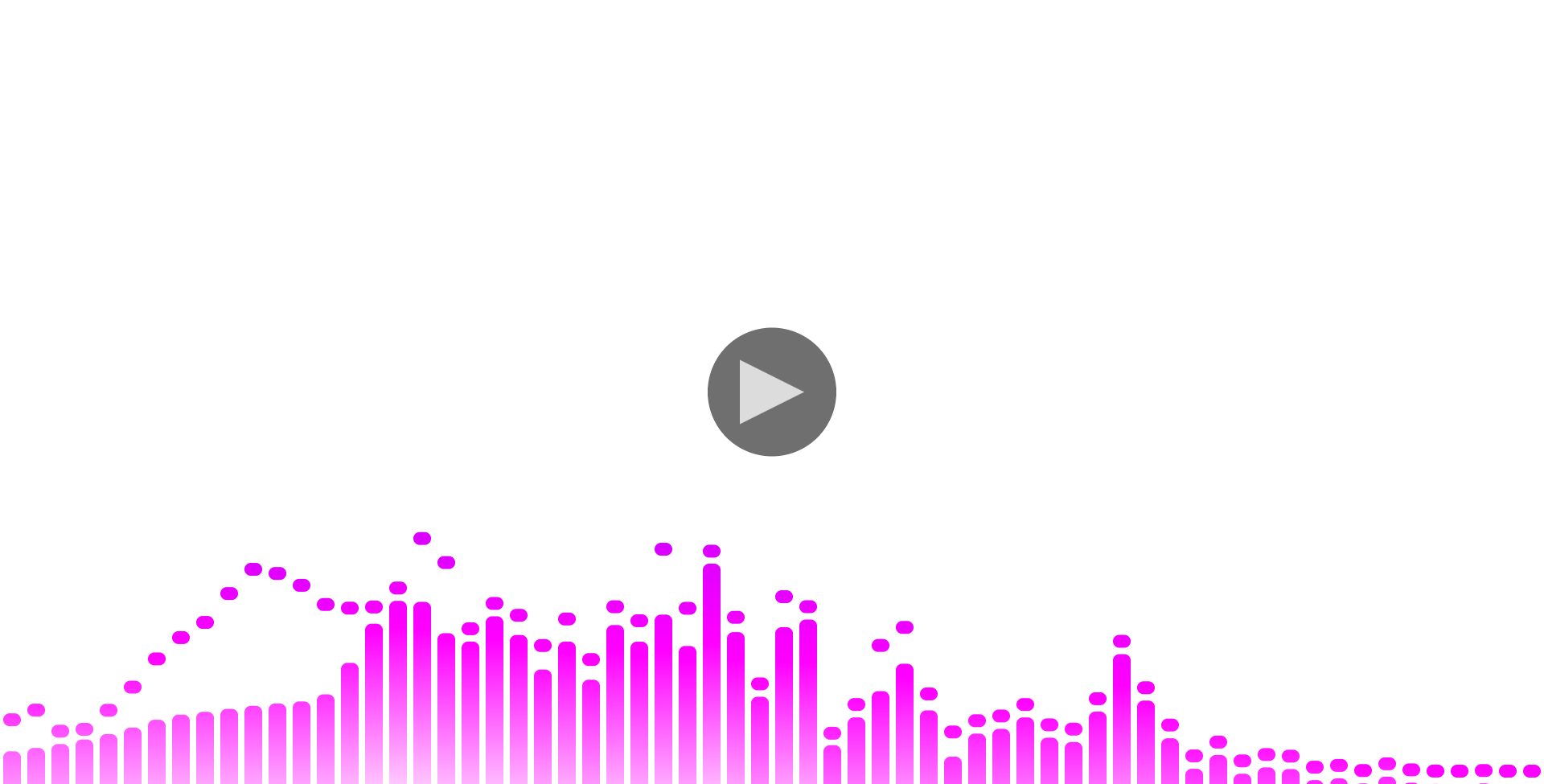

我在试着做一个音频分析仪。我从它开始使用HTML画布的2D上下文，它看起来已经很好了。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Audio Analyser</title>
<style>
body {
background-color: black;
}
canvas {
position: fixed;
left:0;
top:0;
}
</style>
</head>
<body>
<audio src="track/life to take.wav" id="audio-master"></audio>
<canvas id="canvas"></canvas>
<script>
var audio = document.getElementById("audio-master");
var canvas = document.getElementById("canvas");
var actx = null, ctx = canvas.getContext("2d"), analyser, source;
window.onload = drawPlayButton;
canvas.width = window.innerWidth;
canvas.height = window.innerHeight;
window.onclick = function () {
if (audio.paused) {
if (actx == null) {
actx = new AudioContext();
analyser = actx.createAnalyser();
source = actx.createMediaElementSource(audio);
}
var spectrum = new Uint8Array(analyser.frequencyBinCount);
var peekSpectrum = new Float32Array(64);
var peekVelocities = new Float32Array(64);
source.connect(analyser);
analyser.connect(actx.destination);
analyser.fftSize = 2048;
canvas.width = window.innerWidth;
canvas.height = window.innerHeight;
function render() {
if (!audio.paused) {
requestAnimationFrame(render);
} else {
drawPlayButton();
return;
}
ctx.clearRect(0,0,canvas.width,canvas.height);
analyser.getByteFrequencyData(spectrum);
var bandamount = analyser.frequencyBinCount;
var bandwidth = canvas.width / 64;
var bottom = canvas.height;
for(let i=0;i<64;i++) {
let j = toLog(i*bandamount/64+1, 1, bandamount);
let k = spectrum[Math.floor(j)], l = spectrum[Math.ceil(j)];
let m = k + (l - k) * (j%1);
if (isNaN(l)) m = k;
let n = Math.pow(m, 3+i/128) * bottom / 0x4000000;
if (n >= peekSpectrum[i]) {
peekVelocities[i] = (peekSpectrum[i]-n)/10;
peekSpectrum[i] = n;
} else {
peekSpectrum[i] -= (peekVelocities[i]+=bottom/1000);
}
let o = peekSpectrum[i] + 16;
let grad = ctx.createLinearGradient(0,0,0,bottom);
grad.addColorStop(0,"#0000ff");
grad.addColorStop(0.3,"#6600ff");
grad.addColorStop(1-m/1000,"#ff00ff");
grad.addColorStop(1,new Color(255, m, 255, 1.0));
ctx.fillStyle = grad;
drawBand(bandwidth*i+4, bottom-n, bandwidth*(i+1)-4, bottom, 8);
drawPeek(bandwidth*i+4, bottom-o, bandwidth-8, 8);
}
}
// Logarithmic formula by Gerard Abello
function toLog(value, min, max) {
var exp = (value-min) / (max-min);
return min * Math.pow(max/min, exp);
}
function drawBand(x1, y1, x2, y2, r) {
ctx.beginPath();
ctx.moveTo(x1, y2);
ctx.lineTo(x1, y1+r);
ctx.arcTo(x1, y1, x1+r, y1, r);
ctx.lineTo(x2-r, y1);
ctx.arcTo(x2, y1, x2, y1+r, r);
ctx.lineTo(x2, y2);
ctx.closePath();
ctx.fill();
}
function drawPeek(x, y, w, r) {
ctx.beginPath();
ctx.arc(x+r, y, r, Math.PI*0.5, Math.PI*1.5);
ctx.lineTo(x+w-r, y-r);
ctx.arcTo(x+w, y-r, x+w, y, r);
ctx.arcTo(x+w, y+r, x+w-r, y+r, r);
ctx.closePath();
ctx.fill();
}
audio.play();
render();
} else {
audio.pause();
audio.currentTime = 0;
}
}
function drawPlayButton() {
ctx.beginPath();
ctx.arc(canvas.width/2, canvas.height/2, 80, 0, Math.PI*2);
ctx.fillStyle = "#404040C0";
ctx.fill();
ctx.beginPath();
ctx.moveTo(canvas.width/2-40, canvas.height/2-40);
ctx.lineTo(canvas.width/2-40, canvas.height/2+40);
ctx.lineTo(canvas.width/2+40, canvas.height/2);
ctx.closePath();
ctx.fillStyle = "#ffffffc0";
ctx.fill();
}
function Color(red, green, blue, alpha) {
this.red = red & 255;
this.green = green & 255;
this.blue = blue & 255;
this.alpha = arguments.length > 3 ? alpha : 1;
this.toString = function() {
if (this.alpha === 1) {
return (0x1000000 | this.red << 16 | this.green << 8 | this.blue).toString(16).replace(/^1/,"#");
} else {
return (0x100000000 + this.red * 0x1000000 + this.green * 0x10000 + this.blue * 256 + this.alpha * 255 & 255).toString(16).replace(/^1/,"#");
}
}
}
</script>
</body>
</html>
不过，我想把它变成3D的。我想用墙上的分析器做一个走廊。所以我需要把这整件事转换成WebGL。我不知道从哪里开始。正如你所看到的，分析器也有一些曲线。我知道您不能在WebGL中绘制曲线，但是应该有一个方法可以绕过它。
回答 1
Stack Overflow用户
发布于 2022-10-24 13:57:02
结果我把事情搞得太复杂了。我所要做的就是制作另一个画布，因为画布在WebGL中也被认为是一个有效的纹理。第一个画布隐藏并使用2D上下文绘制频谱，第二个画布复制第一个画布的全部内容，并将其粘贴到WebGL上下文中。我可以很容易地做多个这些，我不需要担心曲线。如果我知道事情会这么简单，我就不会问这个问题了。
