<h2>Metamodel</h2>
The metamodel of Archimate is less formally defined as for example UML, but we can find some information.
The first thing to look at is the <a href="https://pubs.opengroup.org/architecture/archimate3-doc/chap09.html#_Toc10045390" rel="nofollow noreferrer">metamodel for the Application Layer</a>
<a href="https://i.stack.imgur.com/Ch5xV.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/Ch5xV.png" alt="enter image description here" /></a>
Here we see triggers / flows to relations from/to the elements
<ul>
<li>Application Service</li>
<li>Application Event</li>
<li>Applicaiton Internal Behavior Element</li>
</ul>

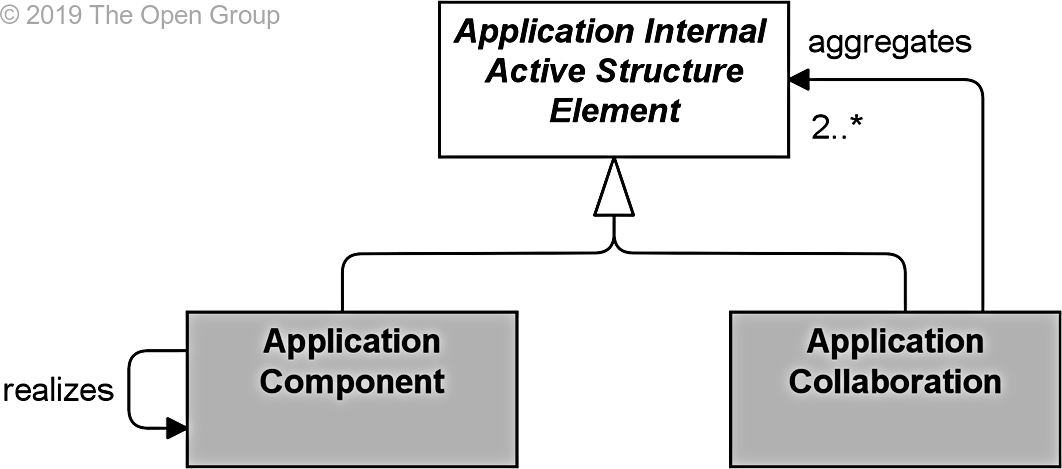

An Application Component however is an Application Internal Active Structure Element as we learn from a more detailed view on the same page
<a href="https://i.stack.imgur.com/zdh9D.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/zdh9D.png" alt="enter image description here" /></a>
So this metamodel does not allow flow relations between Application Components
<h2>Relationship Matrix</h2>
But these are not all the allowed relationships in ArchiMate. On <a href="https://pubs.opengroup.org/architecture/archimate3-doc/apdxb.html#_Toc10045493" rel="nofollow noreferrer">this page</a> there is an additional matrix with all the allowed relationships.

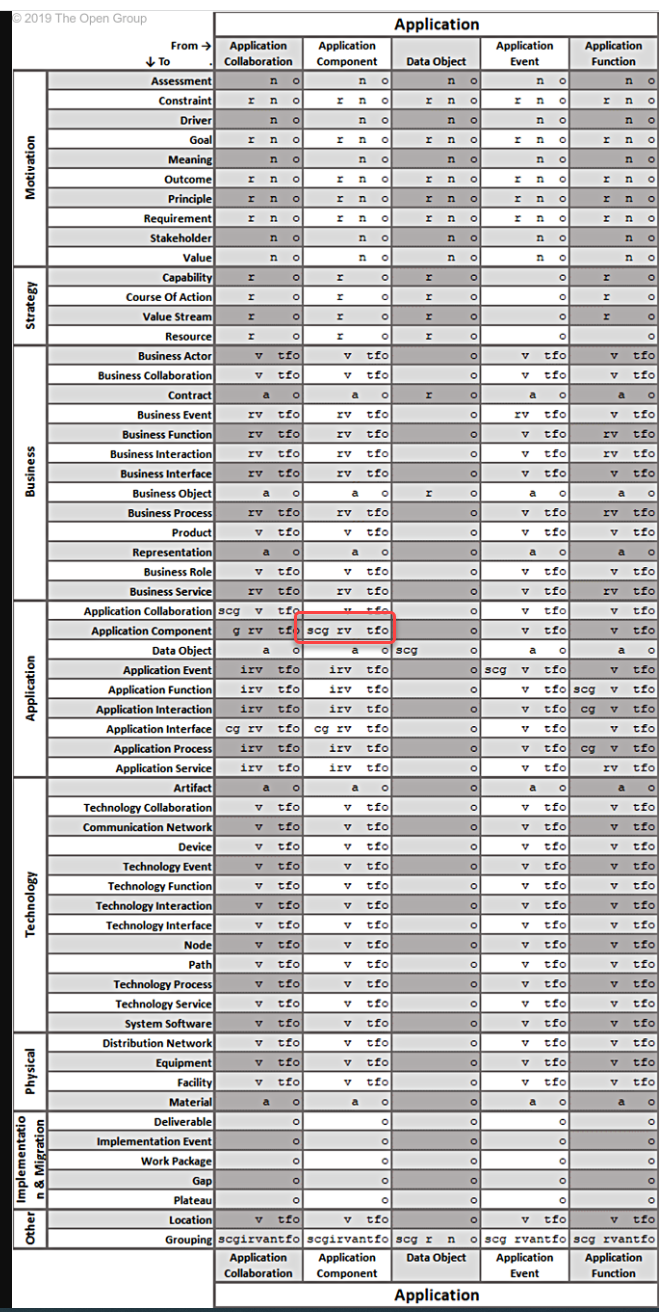

<a href="https://i.stack.imgur.com/2RBXH.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/2RBXH.png" alt="enter image description here" /></a>
If you look closely you see that there is an f in the cell that represents represent Application Component x Application Component. f stand for flow
<h2>Conclusion</h2>
YES flow relations between Application Components are allowed.
<h2>BUT..</h2>
You can't simulate sequence diagrams using ArchiMate flows. A critical factor in sequence diagrams is, well the sequence. There is no way in Archimate to specify that one flow is supposed to be happen before another flow.

I tried to model a diagram similar to the UML Sequence Diagram with Archimate.
<a href="https://forum.archimatetool.com/index.php?topic=288.0" rel="nofollow noreferrer">https://forum.archimatetool.com/index.php?topic=288.0</a> and <a href="http://www.hosiaisluoma.fi/ArchiMate-Cookbook.pdf" rel="nofollow noreferrer">http://www.hosiaisluoma.fi/ArchiMate-Cookbook.pdf</a> chap. 2.9.6 say that this is possible by using data flow relationships between application components.
So I tried to create 2 application components and 2 request-response dataflows between them:
<ul>
<li>component A and component B</li>
<li>request 1 from A to B</li>
<li>repsonse 1 from B to A</li>
<li>request 2 from A to B</li>
<li>response 2 from B to A</li>
</ul>
This was neither possible with ADOIT nor with Archi. Sparx EA allowed to create it. I could not find if the specification allows it, but in my experiance Archi is very much alligned with the spec, while EA is not.
So my questions are:
<ol>
<li>Which tool / diagram is correct according to the spec?</li>
<li>Is there another possibility to create a diagram similar to the UML Sequence Diagram with Archimate?</li>
</ol>
