Visio如何使用C#代码在Visio形状上添加数据图形？

Question

我正在使用2021和VS 2019进行开发。

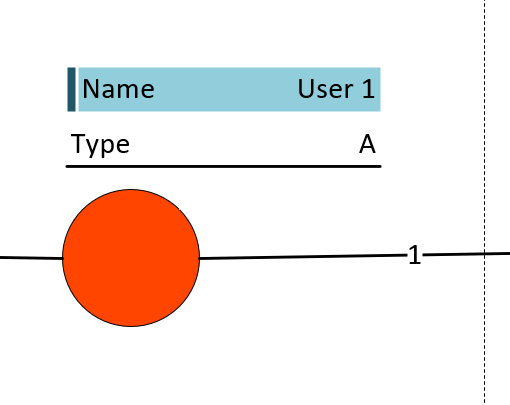

按照下面的屏幕截图，我想在Visio中向添加的形状添加数据图形。你能建议一些C#的可能性吗？

下面是我尝试过的代码

​

​

short customProps = (short)VisSectionIndices.visSectionProp;

short rowNumber = shape.AddRow(customProps, (short)VisRowIndices.visRowLast, (short)VisRowTags.visTagDefault);

shape.CellsSRC[customProps, rowNumber, (short)VisCellIndices.visCustPropsLabel].FormulaU = "\"" + PropertyName + "\"";

shape.CellsSRC[customProps, rowNumber, (short)VisCellIndices.visCustPropsValue].FormulaU = "\"" + propertyValue + "\"";

但是我想按照所显示的图像在每个形状上添加数据图形。

Answer 1

在Visio用户界面中，它们被称为:数据图形

在对象模型代码中，它们被称为: GraphicItems

https://learn.microsoft.com/en-us/office/vba/api/visio.graphicitems

在这篇文章中，你会发现：

*注意，必须使用Visio用户界面创建visTypeDataGraphic类型的母版--不能以编程方式创建它们。

和

AddCopy方法将现有GraphicItem对象的副本添加到GraphicItems集合中。要添加的GraphicItem对象必须已存在于另一个类型为visTypeDataGraphic的主程序中。

https://learn.microsoft.com/en-us/office/vba/api/visio.graphicitems.addcopy
