如何在for循环的子图中只使用一次图例？

Question

​

​

我正在使用一个for循环，并试图找出如何使用图例一次，无论是在上面或下面的子图。

import matplotlib.pyplot as plt
import numpy as np

plot_loc = 1
total_t = 0.1
dt = [1e-4, 1e-3, 1.5e-3]
for n in dt:
#
#
#
    t, y_explicit = explicit_euler(total_t, n)
    t, y_implicit = implicit_euler(total_t, n)
    y_analytical = analytical(total_t,n)

    plt.subplot(3,1,plot_loc)
    plt.plot(t, y_explicit, color = 'blue')
    plt.plot(t, y_implicit, color = 'black')
    plt.plot(t,y_analytical,linestyle='dashed',color = 'orange')
    plt.legend(['Explicit','Implicit','Analytical'])
    plot_loc+=1

plt.tight_layout(pad=1.0)
plt.show()

如果您只想在最后一个子图上使用图例，那么只需将plt.legend移出循环。

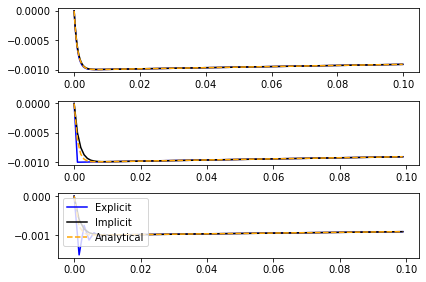

在这种情况下，它将它绘制在第三个子图中(请参见下面的结果)，这是我不需要的。我要它要么在第一个子图，下面的情节或在标题。

​

​

Answer 1

正如Mikael所建议的，您应该首先将图例代码行移到for循环之外。然后，使用bbox_to_anchor()设置图例的位置。

当您使用plt.plot()绘制每个子图时，一旦您完成了循环，所引用的图将是最后一个。因此，坐标将相对于最后一个子图。我用-0.25来设置高度，使图低于最后一个子图。一定要调整这个，以确保传奇出现在你想要的地方。

另外，请注意，您可以使用ncols=3在3列中显示图例，以使情节看起来更好。如果它不适合你的要求，你可以把它移除。下面给出了更新的代码(带有随机数据)和图例行。希望这就是你要找的..。

import matplotlib.pyplot as plt
import numpy as np

plot_loc = 1
total_t = 0.1
dt = [1e-4, 1e-3, 1.5e-3]

t=np.linspace(0,0.1,101)

for n in dt:
#    t, y_explicit = explicit_euler(total_t, n)
#    t, y_implicit = implicit_euler(total_t, n)
#    y_analytical = analytical(total_t,n)
    y_explicit = np.random.uniform(low=-0.001, high=0, size=(101,))
    y_implicit = np.random.uniform(low=-0.001, high=0, size=(101,))
    y_analytical = np.random.uniform(low=-0.001, high=0, size=(101,))

    plt.subplot(3,1,plot_loc)
    plt.plot(t, y_explicit, color = 'blue')
    plt.plot(t, y_implicit, color = 'black')
    plt.plot(t,y_analytical,linestyle='dashed',color = 'orange')
    plot_loc+=1

plt.legend(['Explicit','Implicit','Analytical'], bbox_to_anchor=(0.85, -0.25), ncol=3)

plt.tight_layout(pad=1.0)
plt.show()
