具有z阶的自交GraphicsPath

Question

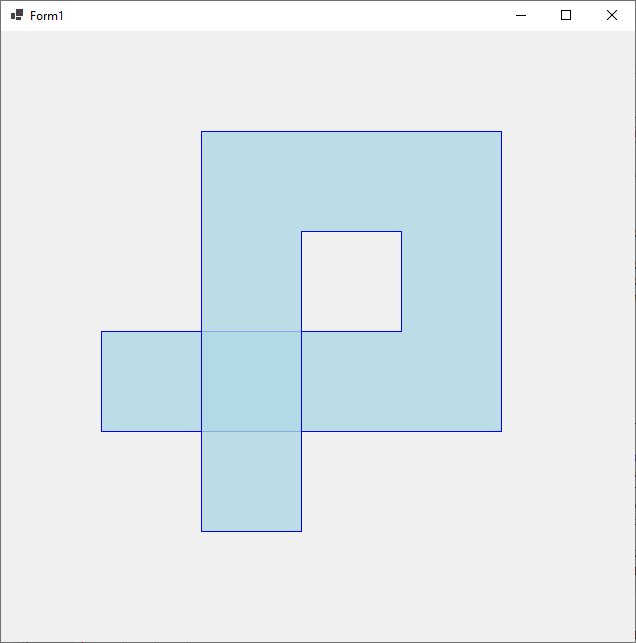

我需要创建一个框架GraphicsPath，它的自我交叉给人一种z级的感觉：

​

​

用于获取图像的代码如下：

private void Example1(PaintEventArgs e) {
    Brush brush = new SolidBrush(Color.FromArgb(200, Color.LightBlue));

    GraphicsPath path1 = new GraphicsPath(FillMode.Winding);
    path1.AddLines(new Point[] {
        new Point(400, 200),
        new Point(400, 300),
        new Point(100, 300),
        new Point(100, 400),
        new Point(500, 400),
        new Point(500, 100)
    });
    e.Graphics.FillPath(brush, path1);
    e.Graphics.DrawPath(Pens.Blue, path1);

    GraphicsPath path2 = new GraphicsPath(FillMode.Winding);
    path2.AddLines(new Point[] {
        new Point(500, 100),
        new Point(200, 100),
        new Point(200, 500),
        new Point(300, 500),
        new Point(300, 200),
        new Point(400, 200)
    });
    e.Graphics.FillPath(brush, path2);
    e.Graphics.DrawPath(Pens.Blue, path2);
}

其中我独立地画了两条路。

我需要把它作为一个唯一的图形对象来处理，但是如果我加入了这些路径，我就会得到这样的图像：

​

​

示例代码：

private void Example2(PaintEventArgs e) {
    Brush brush = new SolidBrush(Color.FromArgb(200, Color.LightBlue));

    GraphicsPath path1 = new GraphicsPath(FillMode.Winding);
    path1.AddLines(new Point[] {
        new Point(400, 200),
        new Point(400, 300),
        new Point(100, 300),
        new Point(100, 400),
        new Point(500, 400),
        new Point(500, 100)
    });

    GraphicsPath path2 = new GraphicsPath(FillMode.Winding);
    path2.AddLines(new Point[] {
        new Point(500, 100),
        new Point(200, 100),
        new Point(200, 500),
        new Point(300, 500),
        new Point(300, 200),
        new Point(400, 200)
    });

    path1.AddPath(path2, true);
    e.Graphics.FillPath(brush, path1);
    e.Graphics.DrawPath(Pens.Blue, path1);
}

如果我使用StartFigure/CloseFigure，同样的问题。也许我可以结合使用SetMarkers方法和GraphicsPathIterator来解决这个问题，但这似乎是压倒性的。

Answer 1

我发现的最简单的方法是使用GraphicsPathIterator。通过这种方式，我可以在一条道路上存储更多的数字，并在绘画过程中具有所需的灵活性。唯一的缺点是油漆方法必须进行相应的修改。

下面是一个示例，其中我定义了路径，并对绘画进行了如下操作：

private void Example4(PaintEventArgs e) {
    Brush brush = new SolidBrush(Color.FromArgb(200, Color.LightBlue));

    GraphicsPath path = new GraphicsPath(FillMode.Winding);
    path.StartFigure();
    path.AddLines(new Point[] {
        new Point(400, 200),
        new Point(400, 300),
        new Point(100, 300),
        new Point(100, 400),
        new Point(500, 400),
        new Point(500, 100)
    });

    path.StartFigure();
    path.AddLines(new Point[] {
        new Point(500, 100),
        new Point(200, 100),
        new Point(200, 500),
        new Point(300, 500),
        new Point(300, 200),
        new Point(400, 200)
    });

    GraphicsPathIterator pathIterator = new GraphicsPathIterator(path);
    GraphicsPath p = new GraphicsPath();
    while (pathIterator.NextSubpath(p, out bool isClosed) > 0) {
        e.Graphics.FillPath(brush, p);
        e.Graphics.DrawPath(Pens.Blue, p);
    }
}
