TRACE32将如何识别多芯片模式下的coresight系统？

Question

在单片系统中，TRACE32可以使用SYStem.DETECT DAP访问DAP中的单根ROM表，对系统进行认证和发现。那么在多芯片系统中是如何实现的呢？

例如，在一个由两个芯片组成的系统中，每个芯片都有自己的DAP和ROM表，这两个DAP连接在雏菊链中。SYStem.DETECT DAP会怎么做？系统是如何识别的？

Answer 1

通过使用SYStem.CONFIG.DAIRPRE、SYStem.CONFIG.DAIRPOST、SYStem.CONFIG.DADRPRE和SYStem.CONFIG.DADRPOST四个命令设置正确的预位和后置位，在JTAG雏菊链中选择DAP。

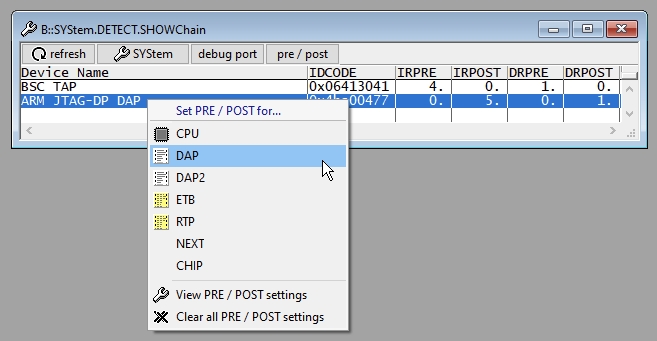

要为预位和后置位找到正确的值，可以使用命令SYStem.DETECT.SHOWChain。它打开一个窗口，允许您通过上下文菜单直接从那里设置预/后位：

​

然后，SYStem.DETECT.DAP检查DAP，它可以使用先前定义的预/后位进行访问。
